Guide de prise en main rapide du BCF Manager pour Revit
Ce guide de prise en main rapide décrit l'installation et l'activation du BCF Manager pour Revit. Laissez-vous guider pas à pas pour être opérationnel en un rien de temps.
Si vous ne l'avez pas encore installé,
téléchargez le BCF Manager pour Revit ici.
Flux de travail en ligne
-
Démarrez Revit ;
- Chargez le(s) modèle(s) pour lequel/lesquels vous souhaitez créer ou réviser des problèmes dans Revit ;

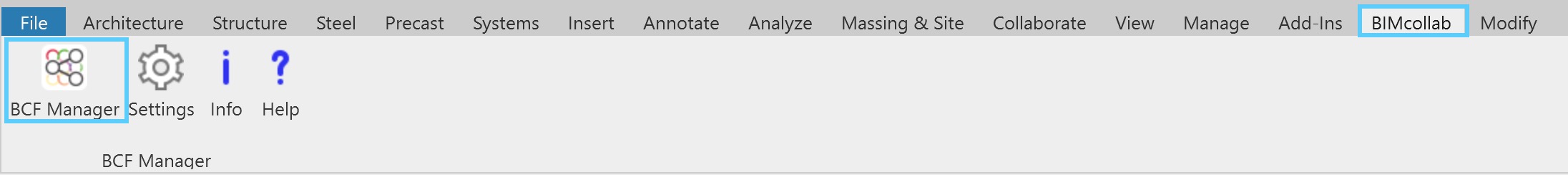

- Allez à l'onglet "BIMcollab" ;
- Cliquez sur l'icône "BCF Manager" pour lancer le plugin ;
Si vous êtes un nouvel utilisateur, vous devez d'abord vous connecter avec votre ID BIMcollab. - Créez un gabarit de vue dans Revit, pour déterminer les paramètres d'affichage lors du zoom sur les problèmes à partir du BCF Manager ;

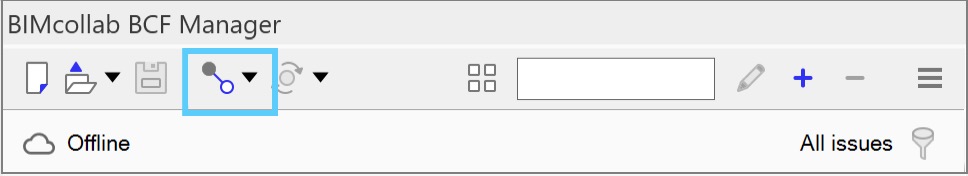

- Connectez-vous à un project sur BIMcollab Nexus depuis le BCF Manager;

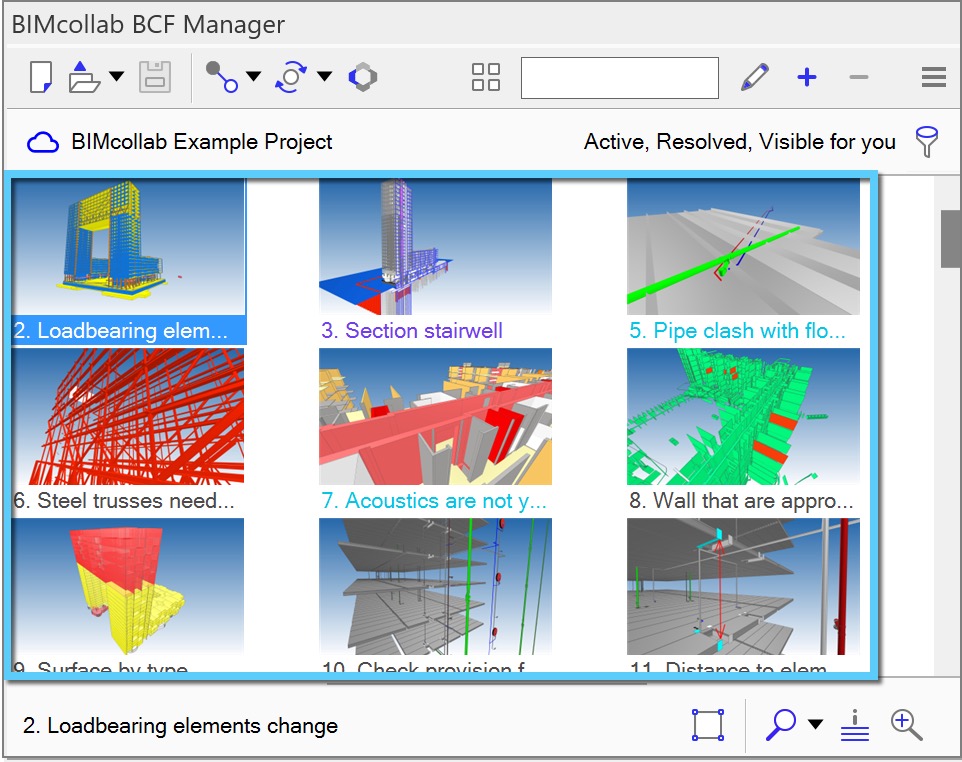

- Si des problèmes sont déjà présents dans le projet auquel vous vous connectez, ils seront affichés dans la liste des problèmes;

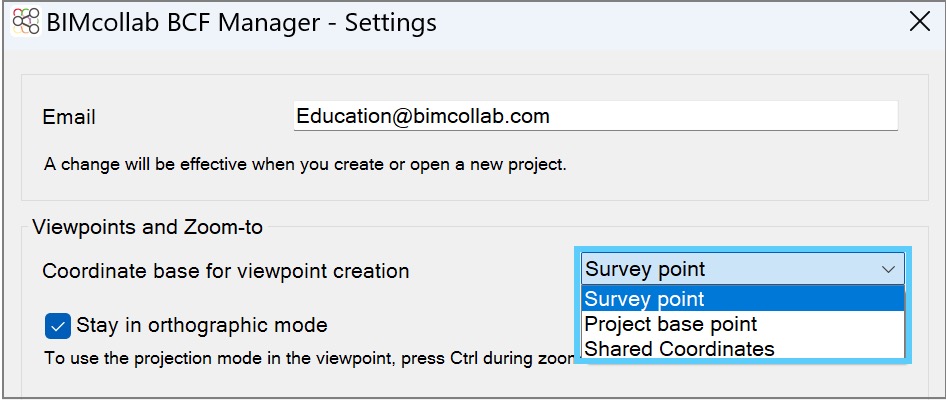

- Vérifiez les paramètres du BCF manager pour les aligner sur vos paramètres de coordination de l'exportation IFC. Pour plus de détails, reportez-vous à la section Utiliser des modèles de Revit pour la coordination des modèles.

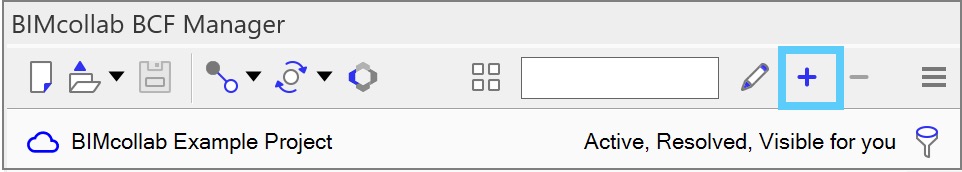

- Créez de nouveaux problèmes manuellement;
- Sélectionnez les problèmes dans la liste des problèmes pour en voir les détails;
- Lorsqu'un problème est sélectionné, vous pouvez le modifier rapidement ou y ajouter un commentaire ;
- Double-cliquez sur le problème pour zoomer sur son point de vue dans le modèle dans Revit ;

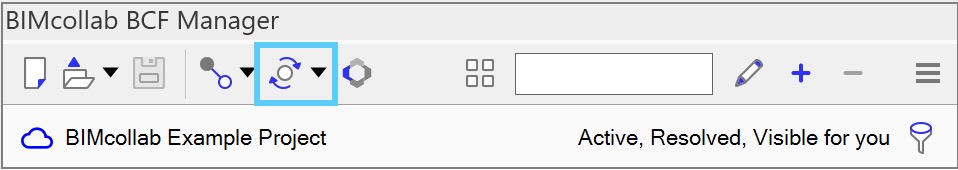

- Lorsque vous avez effectué toutes les modifications nécessaires, synchronisez le projet avec BIMcollab Nexus, afin de partager les problèmes avec les membres de votre équipe.
Pour savoir comment utiliser le BCF Manager sans se connecter à un projet dans BIMcollab Nexus, consultez l'article Flux de travail en mode hors ligne via des fichiers BCF.

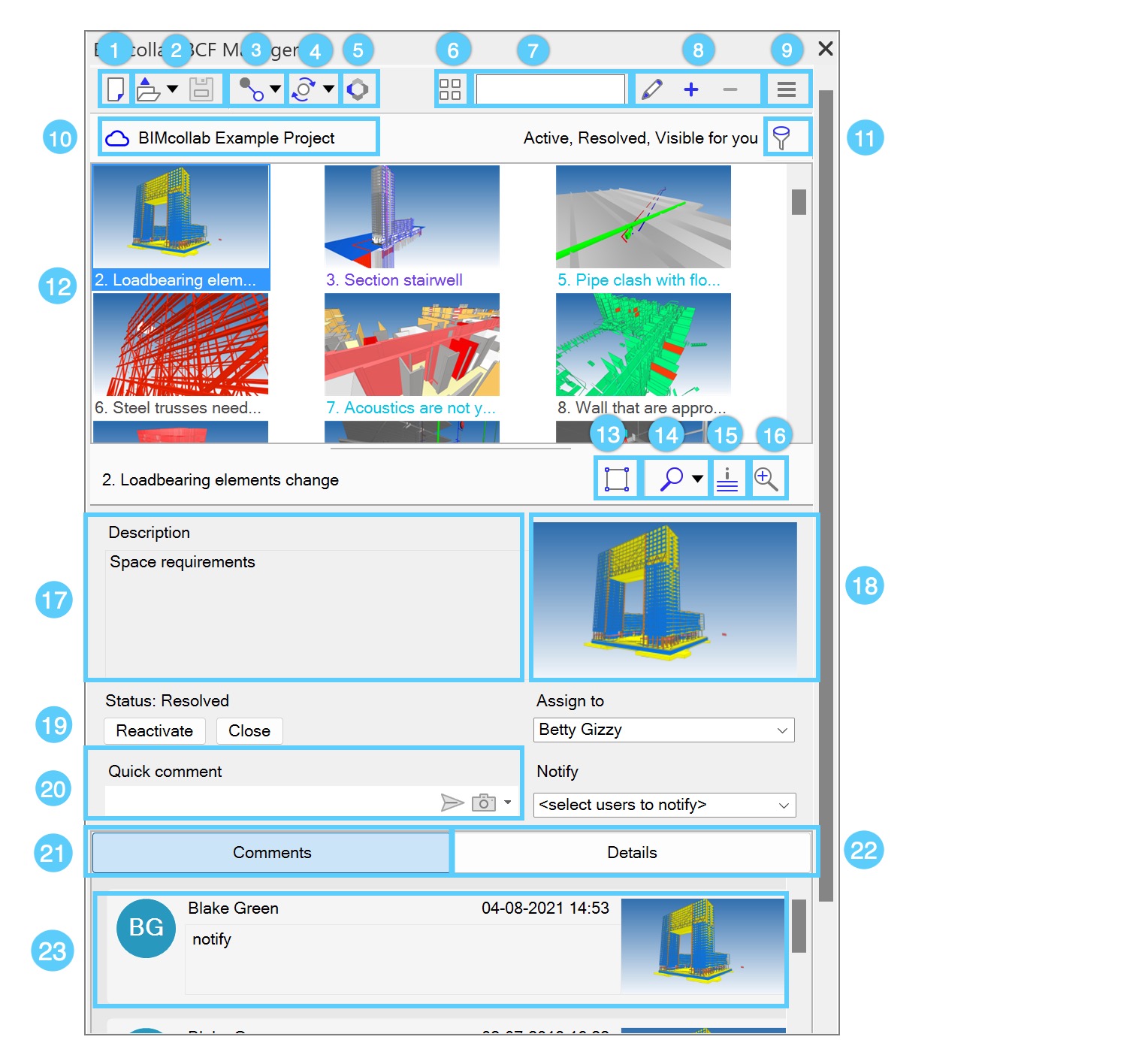

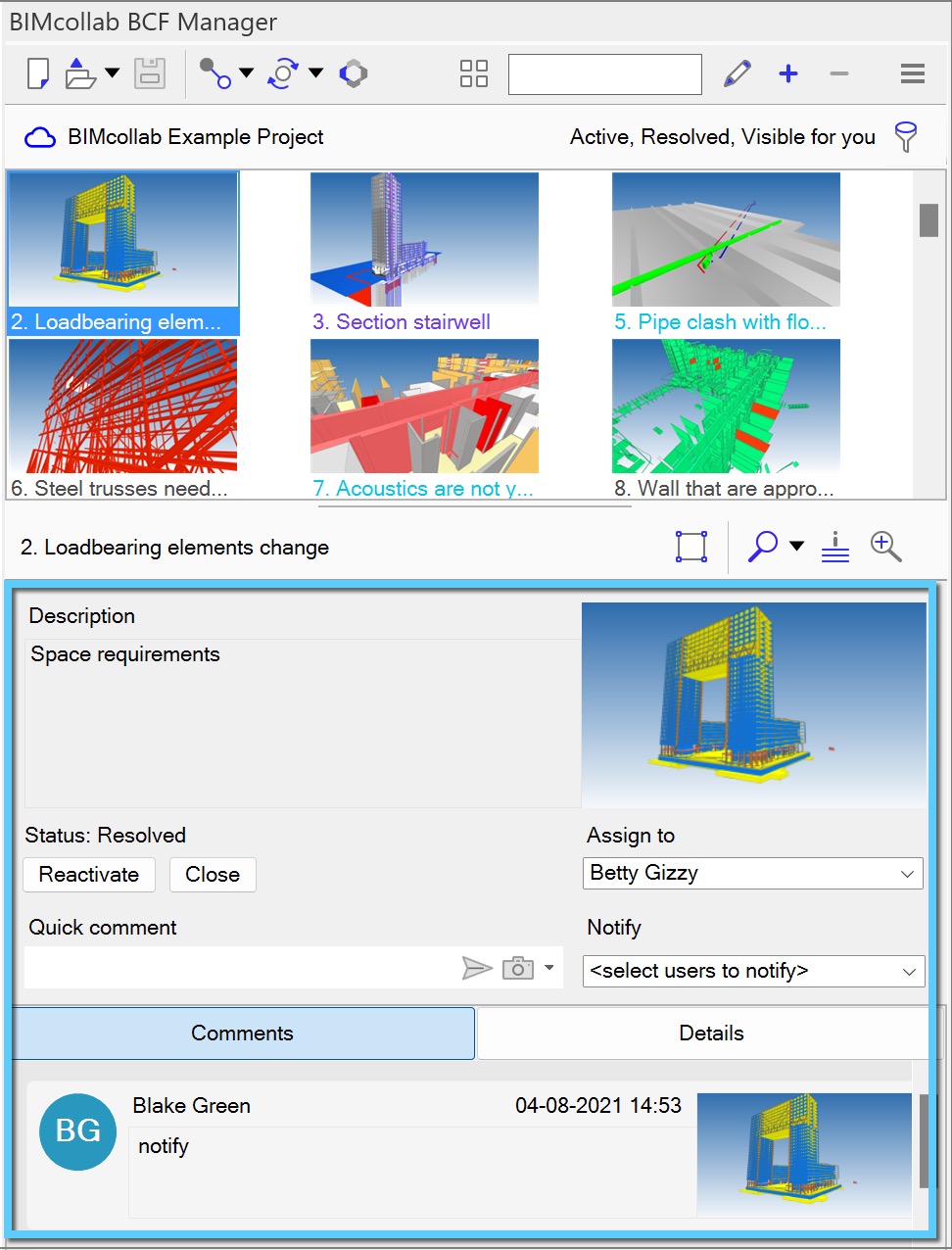

La fenêtre BCF Manager
- Nouveau projet hors ligne
- Importer et sauvegarder un fichier BCF
- Se connecter à un projet sur BIMcollab Nexus
- Synchroniser le projet
- Ouvrez le panneau de spécification IDS (apparaît après la connexion à un espace Nexus privé de BIMcollab).
- Paramètres d'affichage de la liste des problèmes
- Recherche
- Modifier, créer ou supprimer un problème

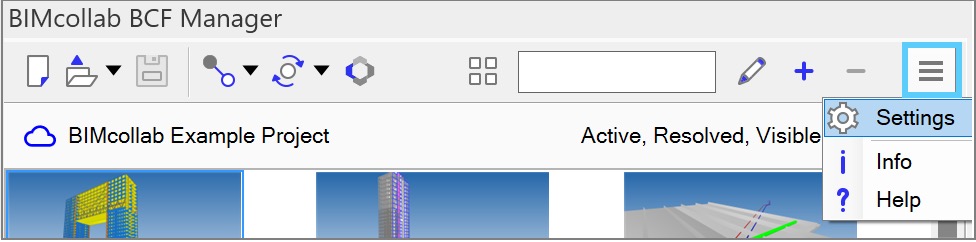

- Options du BCF manager : Paramètres, Info, Aide
- Nom du projet auquel vous êtes connecté
- Filtre actif et options de filtrage
- Liste des problèmes
- Créer une boîte de coupe autour des éléments sélectionnés
- Options de "Zoom vers"
- Informations sur le point de vue
- Afficher un instantané du problème sélectionné plus grand
- Lorsqu'un problème est sélectionné : Description du problème
- Instantané du problème ou du commentaire sélectionné
- Modification rapide du problème sélectionné
- Ajouter un commentaire
- Voir les commentaires du problème sélectionné
- Voir les propriétés du problème sélectionné
- Commentaires ou propriétés du problème sélectionné
Lorsqu'un commentaire est sélectionné au lieu d'un problème, vous disposez, dans la moitié inférieure de la fenêtre, de quelques icônes supplémentaires pour la modification et la consultation des commentaires :
- Ajouter un point de vue au commentaire sélectionné
- Modifier l'instantané du commentaire sélectionné
- Supprimer le point de vue du commentaire sélectionné
- Modifier le texte du commentaire sélectionné ici
- Instantané du commentaire sélectionné
