Créer et modifier des problèmes dans Revit

Créer et modifier des problèmes dans Revit

Créer, modifier ou supprimer des problèmes

Revérifier les configurations d'affichage de la vue 3D

Avant de créer ou de modifier des problèmes, vous devez revérifier les gabarits de vue 3D. Car les paramètres d'affichage ne sont pas incorporés au format de fichier BCF et que c'est votre logiciel de modélisation qui détermine la manière dont les points de vue sont affichés, il est donc très important que vous configurez correctement les gabarits de vue 3D dans Revit avant de commencer à éditer les problèmes dans le BCF Manager.

Créer des problèmes

Après que vous êtes connecté dans votre projet sur BIMcollab Nexus, vous pouvez créer des nouveaux problèmes en suivant les étapes ci-dessous :

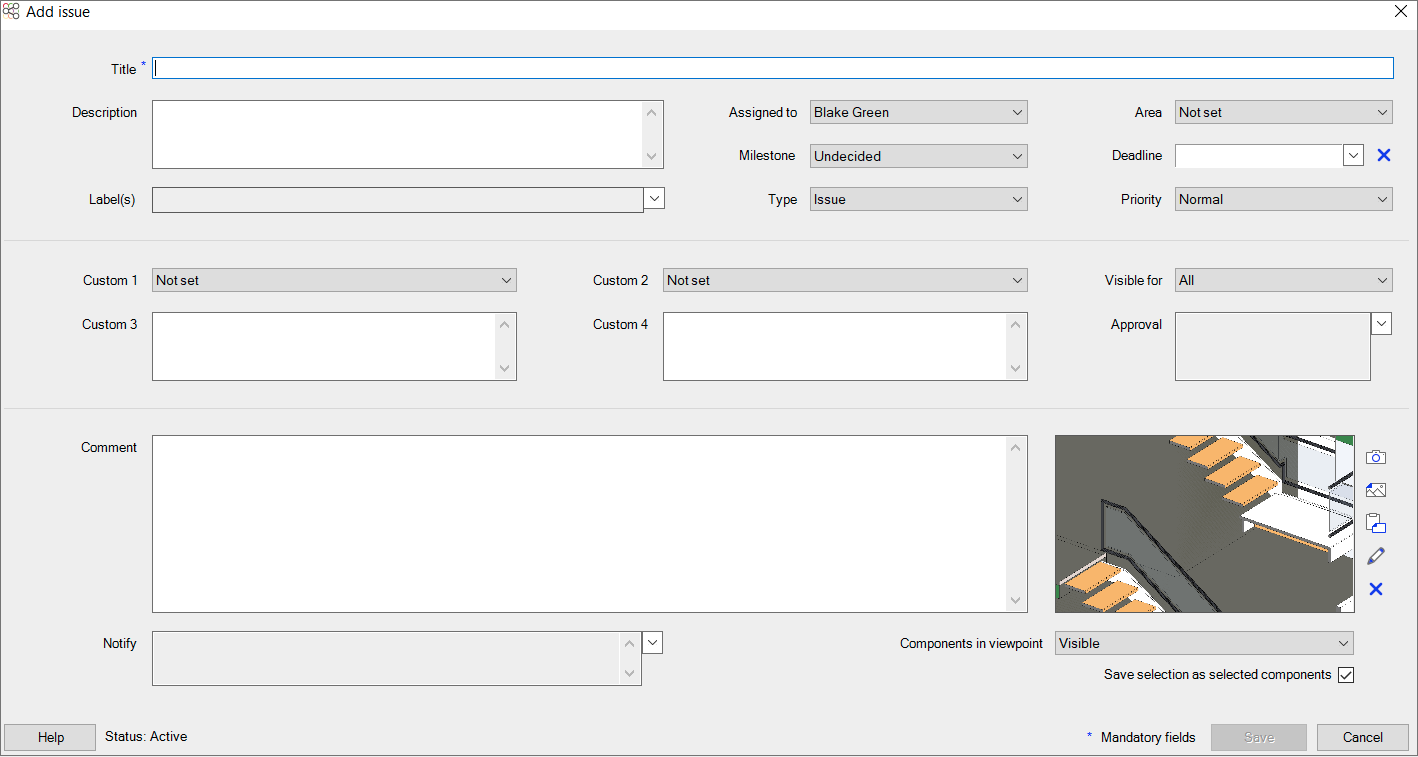

  1. Cliquez sur le bouton "+" pour créer un nouveau problème ;



  2. Remplissez le titre et les autres champs ;
  3. Ajoutez un commentaire ;
  4. La vue actuelle sera utilisée comme point de vue pour le problème. Vous pouvez également insérer une image à partir d’un fichier de votre ordinateur ou depuis le press-papier .
    Si vous voulez ajouter plus de l'annotation que celles présentées dans la vue 3D, vous pouvez cliquer sur pour éditer l'image dans votre éditeur d'images par défaut.
  5. Si besoin, renseignez aussi les noms des membres de l'équipe à notifier ;
  6. Appuyez sur "Enregistrer" et le problème sera créé.



Modifier les problèmes

Pour modifier un problème existant, vous pouvez procéder comme suit :
  1. Effectuez un clic simple sur le problème que vous voulez ;
  2. Cliquez sur le bouton sous la liste des problèmes ;



  3. Dans la fenêtre de dialogue "Modifier un problème", vous pouvez éditer les paramètres que vous voulez, et vous pouvez aussi changer le statut du problème à l'aide des options disponibles entre les boutons "Sauvegarder" et "Annuler".



Supprimer les problèmes

Si vous souhaitez supprimer un problème, cliquez sur le bouton "-".
Vous ne pouvez supprimer que les problèmes que vous avez créés vous-même et avant qu'ils soient synchronisés sur le Nexus.

Ajouter, modifier ou supprimer des commentaires

Ajoutez des commentaires

Procédez comme suit pour ajouter un commentaire dans un problème existant :
  1. Effectuez un simple clic sur le problème pour lequel vous voulez ajouter un commentaire ;
  2. Tapez votre commentaire dans la section "Commentaire rapide", informez quelqu'un et/ou insérez un instantané ;



  3. Cliquez sur "Envoyer", le commentaire sera ajouté.

Modifier les commentaires

Pour modifier un commentaire:
  1. Effectuez d'abord un clic simple sur le commentaire que vous voulez modifier
  2. Le texte du commentaire s'affiche et peut être modifié dans la section centrale du BCF Manager.


Vous ne pouvez modifier que les commentaires que vous avez créé vous-même.

Supprimer les commentaires

Si vous souhaitez supprimer un commentaire, cliquez sur le commentaire souhaité et appuyez sur la touche "Supprimer" de votre clavier. Confirmez la suppression en cliquant sur "Oui" ou annulez-la en cliquant sur "Non".
Vous ne pouvez supprimer que les commentaires que vous avez créé vous-même.

Éditer le point de vue

Lorsque vous éditer un problème ou un commentaire, vous disposez les options suivantes pour ajuster le point de vue à enregistrer dans le problème ou le commentaire :
  1. Ajouter une capture d'écran de la vue actuelle via le bouton ;
  2. Importer une image à partir d'un fichier ;
  3. Coller une image depuis le presse-papier .

Si vous voulez ajouter plus de l'annotation que celles présentées dans la vue 3D, vous pouvez cliquer sur pour éditer l'image dans le logiciel de dessin "Paint".

Lorsque vous ajoutez ou modifiez un commentaire, vous pouvez également ajouter un point de vue. Cliquez sur le bouton image pour ajouter la vue active dans Revit comme point de vue, ou choisissez une façon d'importer une image dans le menu déroulant à côté du bouton image.



Points de vue

Ne stockez que ce qui est nécessaire dans le point de vue de la question.
Lors de la création d'une nouvelle question, le BCF Manager vous permet de choisir les éléments qui seront stockés dans le point de vue :
  1. Auto visible-caché ;
  2. Visible ;
  3. Caché ;
  4. Sélectionné ;
  5. Aucun = montre tout le modèle.


Pour plus d'information sur les points de vue, vous pouvez consulter aussi l'artice Comment créer les meilleurs points de vue.

Synchroniser les modifications sur le Nexus BIMcollab

Après avoir créé ou mis à jour des problèmes dans le BCF Manager, vous pouvez les synchroniser dans votre projet sur BIMcollab Nexus.
  1. Cliquez sur le bouton en haut du menu;
  2. Les problèmes avec des changements à synchroniser sont indiqués par le symbole de synchronisation derrière le problème.



  3. Après la synchronisation, la problème sera visible dans BIMcollab Nexus.
