Guide de prise en main rapide du BCF Manager pour Navisworks

Guide de prise en main rapide du BCF Manager pour Navisworks

Ce guide de prise en main rapide décrit le flux de travail en ligne de base du BCF Manager pour Navisworks, ainsi que sa connexion avec BIMcollab Nexus. Laissez-vous guider pas à pas pour être opérationnel en un rien de temps.
Le BCF Manager pour Navisworks est disponible pour Navisworks Manage et Simulate.

Si vous ne l'avez pas encore installé, téléchargez et installez le BCF Manager pour Navisworks ici.

Flux de travail en ligne

  1. Démarrez Navisworks ;
  2. Chargez le(s) modèle(s) pour lequel/lesquels vous souhaitez créer ou réviser des problèmes dans Navisworks ;

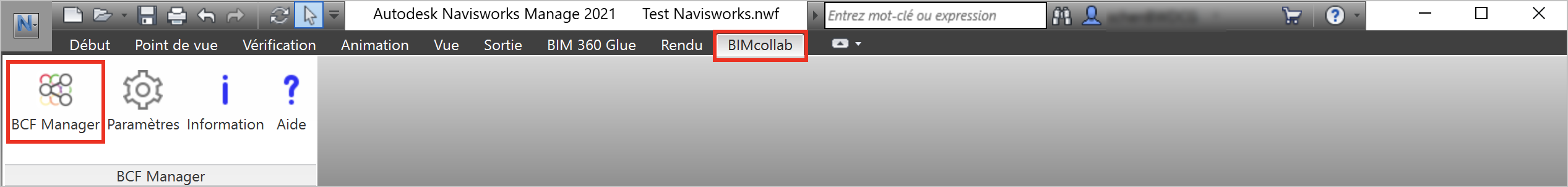

  3. Allez à l'onglet "BIMcollab" ;
  4. Cliquez sur l'icône "BCF Manager" pour lancer le plugin ;



    Si c'est la première fois que vous lancez le BCF Manager, il vous demandera de rensigner une clé d'activation. Pour plus d'information, revoir l'article Activation des BCF Managers.

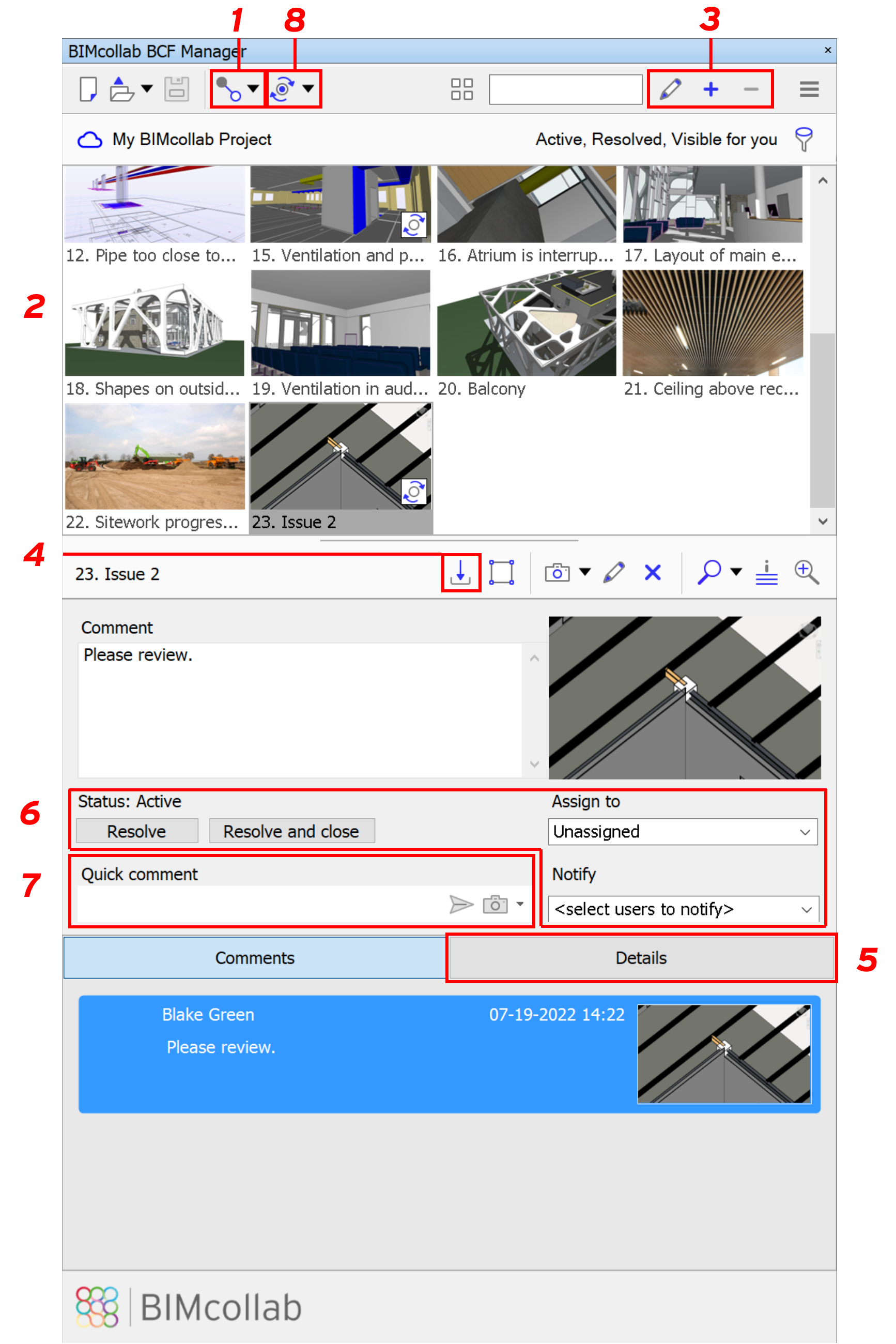

  5. Connectez-vous à un projet sur BIMcollab Nexus depuis le BCF Manager (1) ;
  6. Si des problèmes sont déjà présents dans le projet auquel vous vous connectez, ils seront affichés dans la liste des problèmes (2) ;
  7. Créez de nouveaux problèmes manuellement (3), ou importez des problèmes à partir de conflits et de points de vue enregistrés dans Navisworks (4) ;
  8. Sélectionnez les problèmes dans la liste des problèmes pour en voir les détails (5) ;
  9. Lorsqu'un problème est sélectionné, vous pouvez le modifier rapidement (6) ou y ajouter un commentaire (7) ;
  10. Double-cliquez sur le problème pour zoomer sur son point de vue dans le modèle dans Navisworks
  11. Lorsque vous avez effectué toutes les modifications nécessaires, synchronisez le projet avec BIMcollab Nexus, afin de partager les problèmes avec les membres de votre équipe (8).

Pour savoir comment utiliser le BCF Manager sans se connecter à un projet dans BIMcollab Nexus, consultez l'article Flux de travail en mode hors ligne via des fichiers BCF.

La fenêtre BCF Manager



  1. Nouveau projet hors ligne
  2. Importer et sauvegarder un fichier BCF
  3. Se connecter à un projet sur BIMcollab Nexus
  4. Synchroniser le projet
  5. Paramètres d'affichage de la liste des problèmes
  6. Recherche
  7. Modifier, créer ou supprimer un problème
  8. BCF options
  9. Nom du projet auquel vous êtes connecté
  10. Filtre actif et options de filtrage
  11. Liste des problèmes
  12. Importer des problèmes
    1. Depuis les résultats des clashs
    2. Depuis les points de vues sauvegardés
  13. Créer une boîte de coupe autour des éléments sélectionnés
  14. Ajouter un point de vue au commentaire sélectionné (uniquement visible lorsque le commentaire est sélectionné)
  15. Editer l'instantané du commentaire sélectionné (uniquement visible lorsque le commentaire est sélectionné)
  16. Supprimer le point de vue du commentaire sélectionné (uniquement visible lorsque le commentaire est sélectionné)
  17. Options de "Zoom vers"
  18. Informations sur le point de vue
  19. Afficher l'instantané du problème sélectionné
  20. Lorsqu'un problème est sélectionné : Description du problème
    Lorsqu'un commentaire est sélectionné : Modifier le commentaire sélectionné
  21. Instantané du problème ou du commentaire sélectionné
  22. Modification rapide du problème sélectionné
  23. Ajouter un commentaire
  24. Voir les commentaires du problème sélectionné
  25. Voir les propriétés du problème sélectionné
  26. Commentaires ou propriétés du problème sélectionné
