Validação de dados IFC com Smart views
As Smart views podem ser utilizadas de várias maneiras: para visualizar propriedades, para verificar se o modelo está em conformidade com as definições do IDM (Information Delivery Manual) ou para filtrar determinados elementos.
A validação do modelo com Smart views está disponível no BIMcollab Zoom Viewer. Além disso, o BIMcollab Zoom, juntamente com o BIMcollab Nexus, suporta a validação automatizada de propriedades baseada em regras (IDS): Validação de propriedade IDS no BIMcollab Zoom.
Exemplo
Neste exemplo, criaremos uma Smart View para visualizar e verificar a seguinte regra do IDM: "Atribuir cada elemento MEP ao sistema correto".
Você precisa do BIMcollab Zoom para executar essas etapas; clique aqui para fazer o download da versão mais recente.
- Vá para a aba de Smart views no BIMcollab Zoom

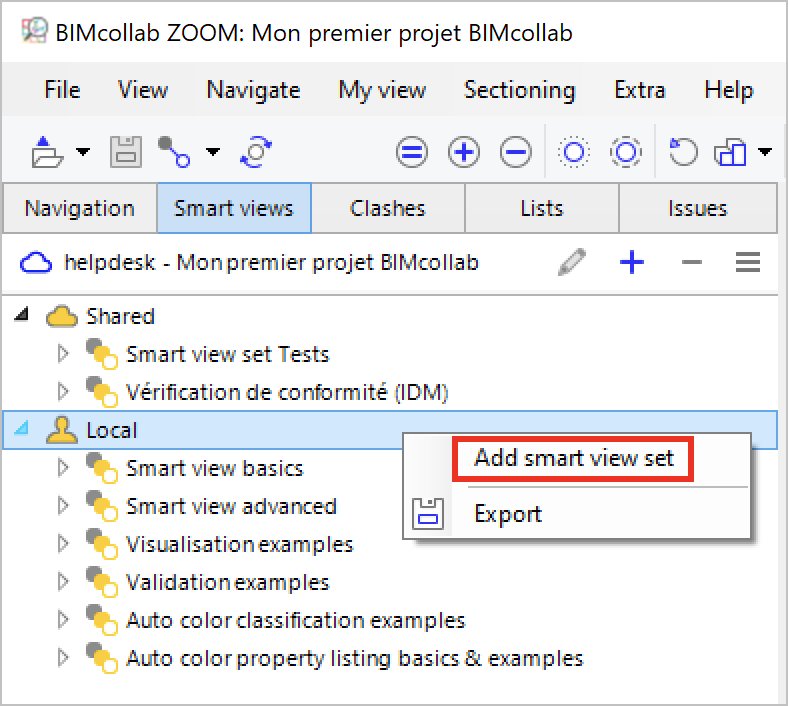

- Se ainda não tiver feito isso, comece adicionando um novo conjunto de Smart views ao qual você adicionará as Smart views para verificar os requisitos do IDM

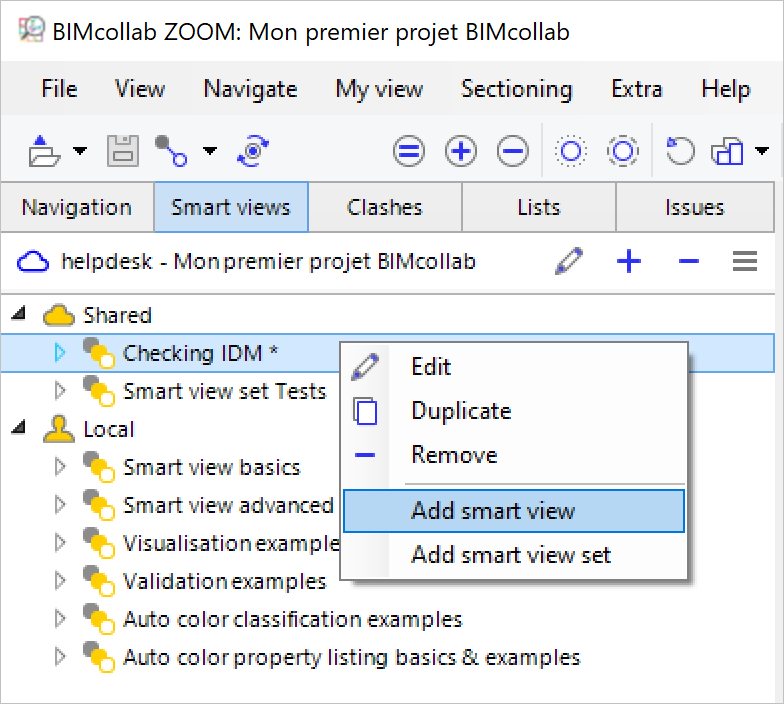

- Para adicionar uma nova Smart view, você pode clicar no botão '+' ou clicar com o botão direito do mouse no conjunto de Smart views e clicar em 'Adicionar Smart view' no menu

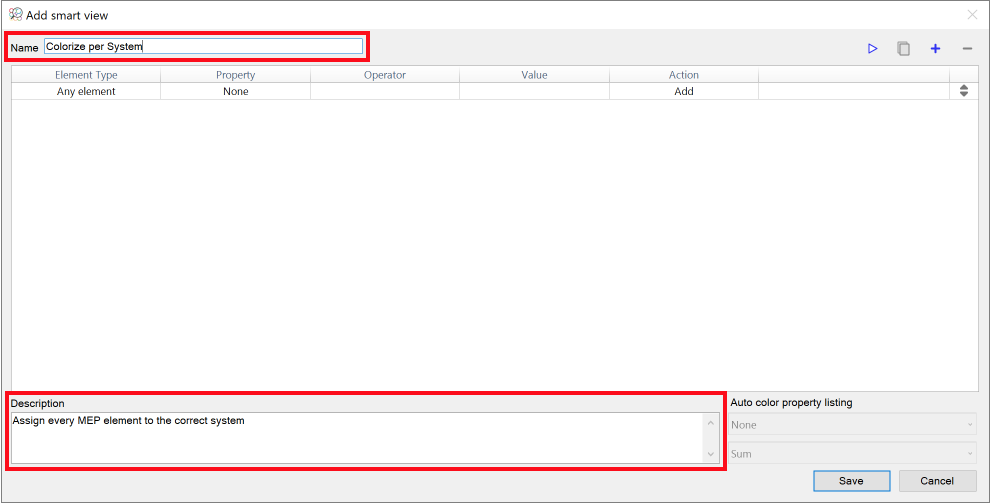

- Escolha um título fácil de entender e adicione uma descrição clara

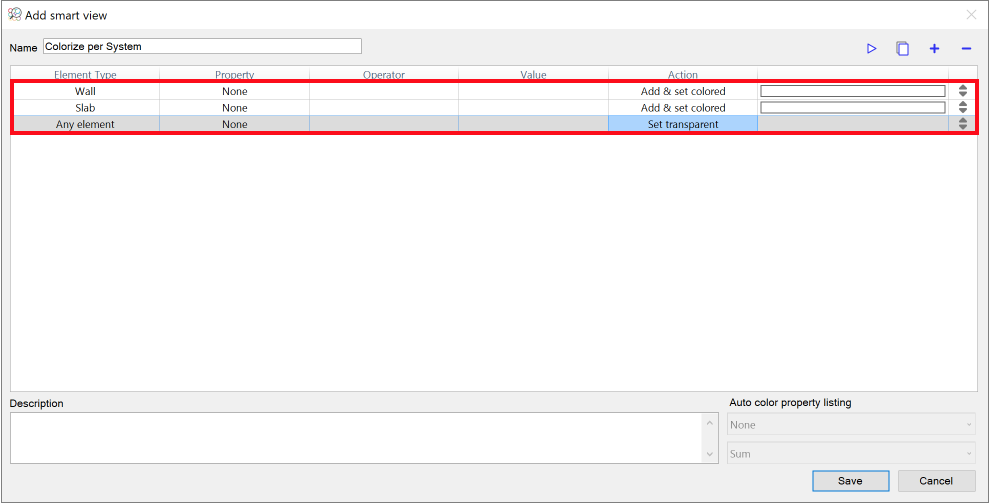

- Se necessário, você pode adicionar outros elementos em branco translúcido para fornecer contexto. Para fazer isso, adicione duas linhas à sua Smart view: Use as ações "Adicionar e aplicar cor" e "Aplicar transparência" para os elementos que você deseja adicionar como contexto

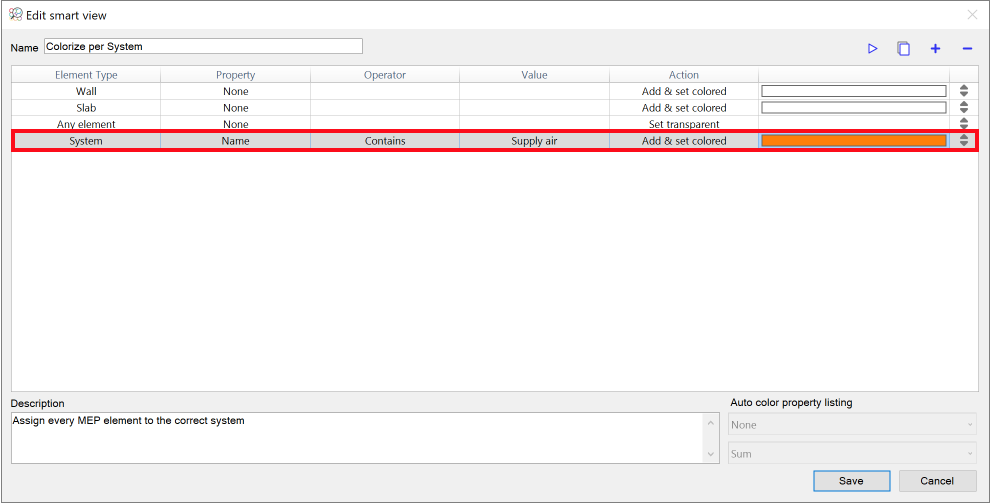

- Escolha "Containers > System" como tipo de elemento
- Escolha "Summary > Name" (Resumo > Nome) como propriedade
- Escolha "Contains" (Contém) como operador e digite o nome do elemento a ser colorido, por exemplo, "Supply air" (Ar de suprimento)
- Escolha "Add and set colored" (Adicionar e aplicar cor) como ação e selecione a cor desejada para os elementos afetados

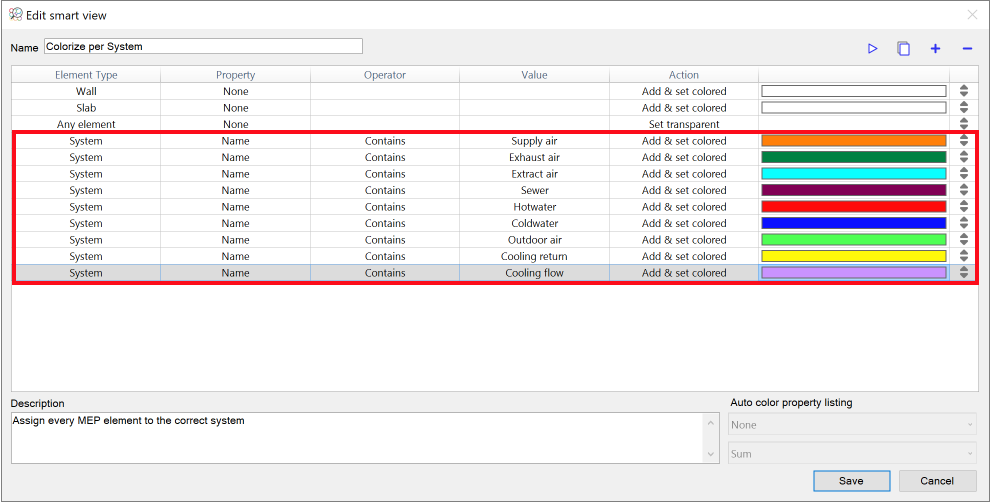

Você também pode usar a função Auto-color para que as cores sejam escolhidas automaticamente pelo software. Para obter mais informações sobre auto-color, clique aqui para ver o artigo Classificar componentes com auto-color - Repita as etapas de 6 a 9 para todos os itens MEP que você deseja verificar

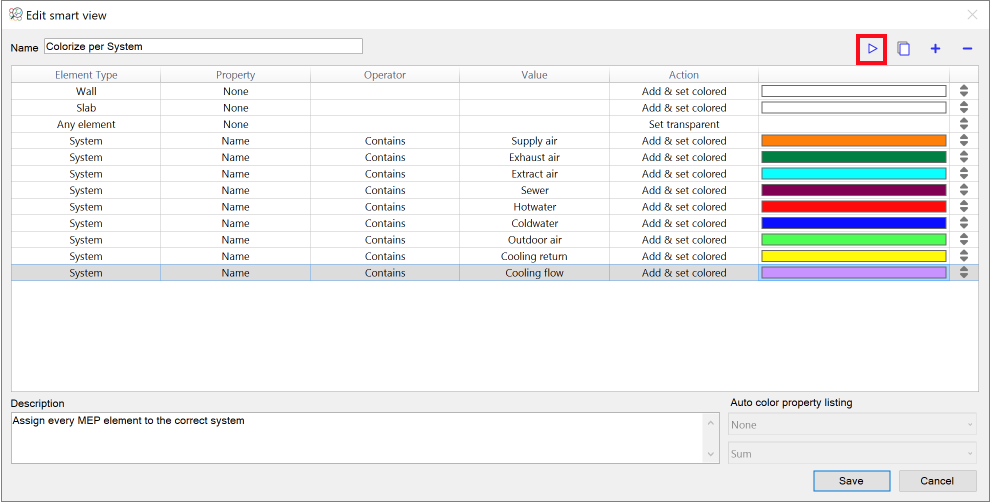

- Clique no botão
para visualizar no modelo o resultado da Smart view

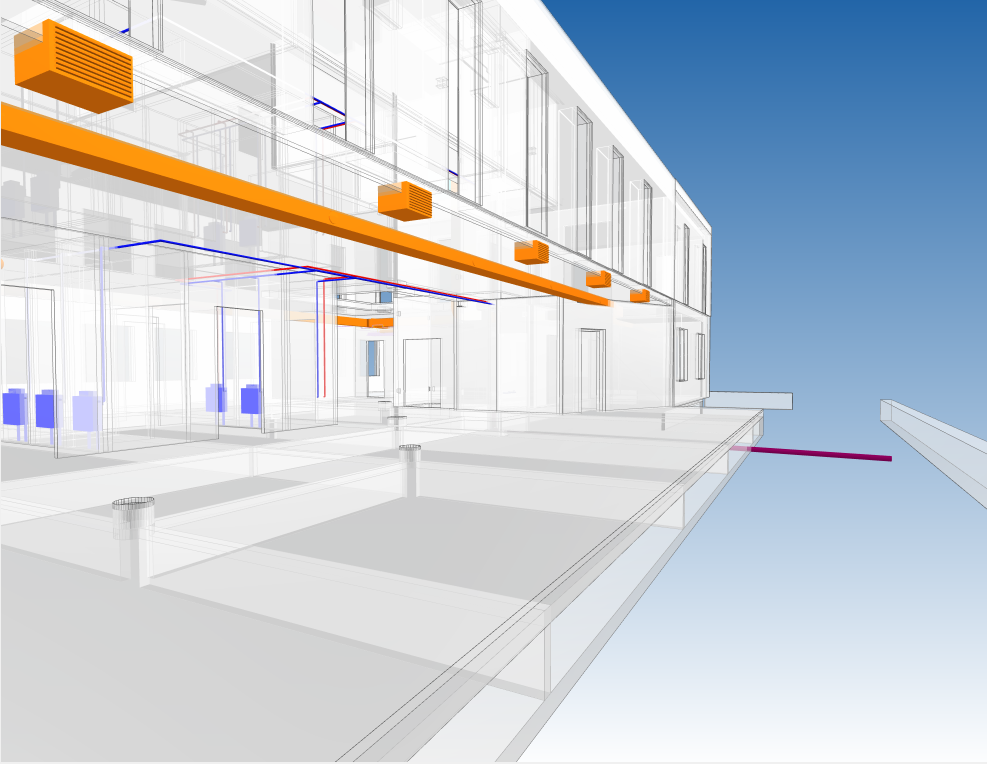

- Salve a Smart view e clique sobre ela duas vezes para executá-la e visualizar o resultado no modelo
Agora você tem uma Smart view para visualizar os componentes por sistema. Essa Smart view pode ser utilizada em qualquer projeto futuro e pode ser compartilhada com seus parceiros de projeto.
