Selecione ou desmarque múltiplos componentes na vista 3D

Selecione ou desmarque múltiplos componentes na vista 3D

Selecione livremente múltiplos elementos no BIMcollab Zoom usando a ferramenta de seleção. Os componentes selecionados também podem ser desmarcados e a função pode ser aplicada a múltiplos fluxos de trabalho.

Selecionando

Para selecionar livremente volumes no BIMcollab Zoom, segure CTRL/CMD+'clique-e-arraste' um retângulo sobre os elementos que você deseja selecionar.
Pressionar CTRL/CMD alterará o cursor regular para um retângulo de seleção.



Desmarcando

Para desmarcar alguns dos elementos, segure CTRL/CMD+SHIFT+'clique-e-arraste' um retângulo sobre os elementos que você deseja desmarcar.



Ao arrastar da esquerda para a direita, o retângulo de seleção incluirá somente os elementos que estão totalmente dentro de seus limites, também os elementos em segundo plano.
Ao arrastar da direita para a esquerda , o retângulo de seleção incluirá todos os elementos que estão totalmente ou parcialmente dentro de seus limites.
Desmarque um único elemento com CTRL/CMD+clique.
O painel de propriedades exibirá informações sobre o elemento que foi selecionado primeiro.

Onde usar

  1. Use a seleção durante a criação de issues.
Selecione os elementos desejadose, crie uma issue, e adicione os componentes selecionados à vista da issue. Ao clicar sobre a issue, somente os elementos da seleção serão exibidos.

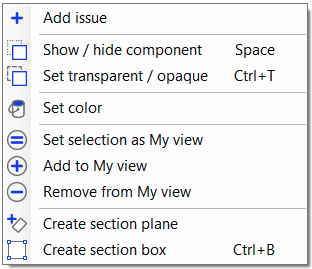

  1. Edite a visibilidade dos elementos selecionados. Clique com o botão direito do mouse sobre os volumes selecionados para:
    1. Mostrá-los ou ocultá-los
    2. Definí-los como transparentes ou opacos
  1. Isole uma área específica do modelo, crie uma caixa de corte ao redor dos elementos selecionados via Seccionar > Criar caixa de corte.

  1. Adicione ou remover elementos selecionados da Minha vista.
  1. Aproxime a vista 3D para focar nos elementos selecionados.
