Los usuarios de BIMcollab Zoom que tengan acceso a una licencia Zoom paga, y no una licencia Zoom Free, pueden realizar la detección de colisiones entre el conjunto de modelos cargados.
Definir una regla de colisión.
Siga estos pasos para crear una regla de colisión:
- Iniciar BIMcollab Zoom con una licencia Zoom paga.
- Conectarse a un proyecto en BIMcollab Nexus o cargar un conjunto de modelos manualmente.

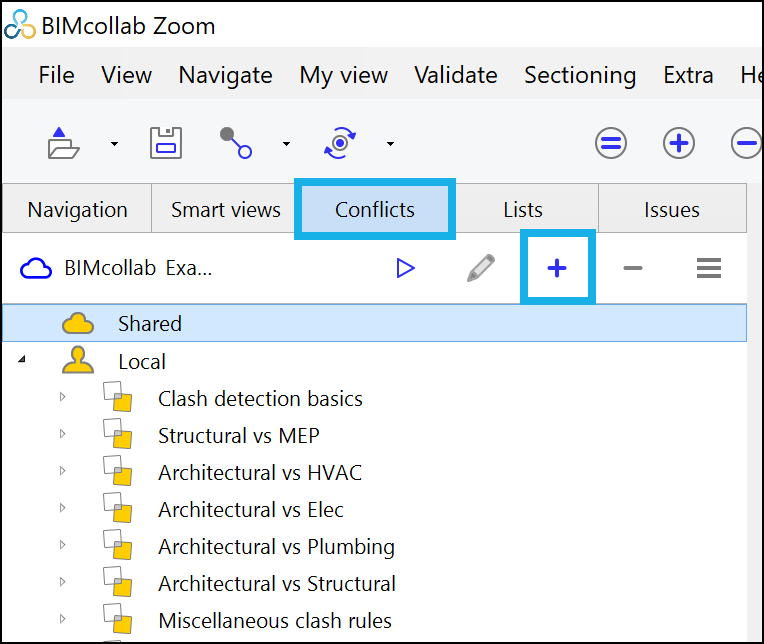

- Seleccione el panel de "Conflictos".
- Todas las reglas de colisión deben añadirse a un grupo de reglas de colisión.
Expanda la carpeta "Local" o "Compartido" y seleccione un grupo existente. Si todavía no hay ningún grupo de reglas de colisión, cree uno nuevo haciendo clic en el botón [+] o haciendo clic con el botón derecho del ratón en "Local" o "Compartido" y seleccionando "Añadir grupo de reglas de colisión".
El nuevo grupo se seleccionará automáticamente una vez creado.

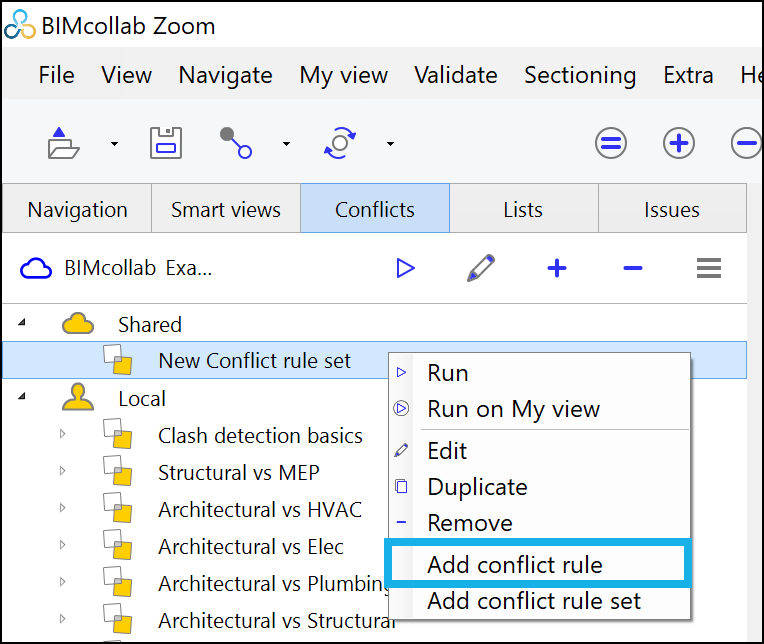

- Vuelva a hacer clic en el botón [+] para empezar a crear una nueva regla de colisión, o haga clic con el botón derecho del ratón en el grupo de reglas de colisión y seleccione "Añadir regla de colisión".

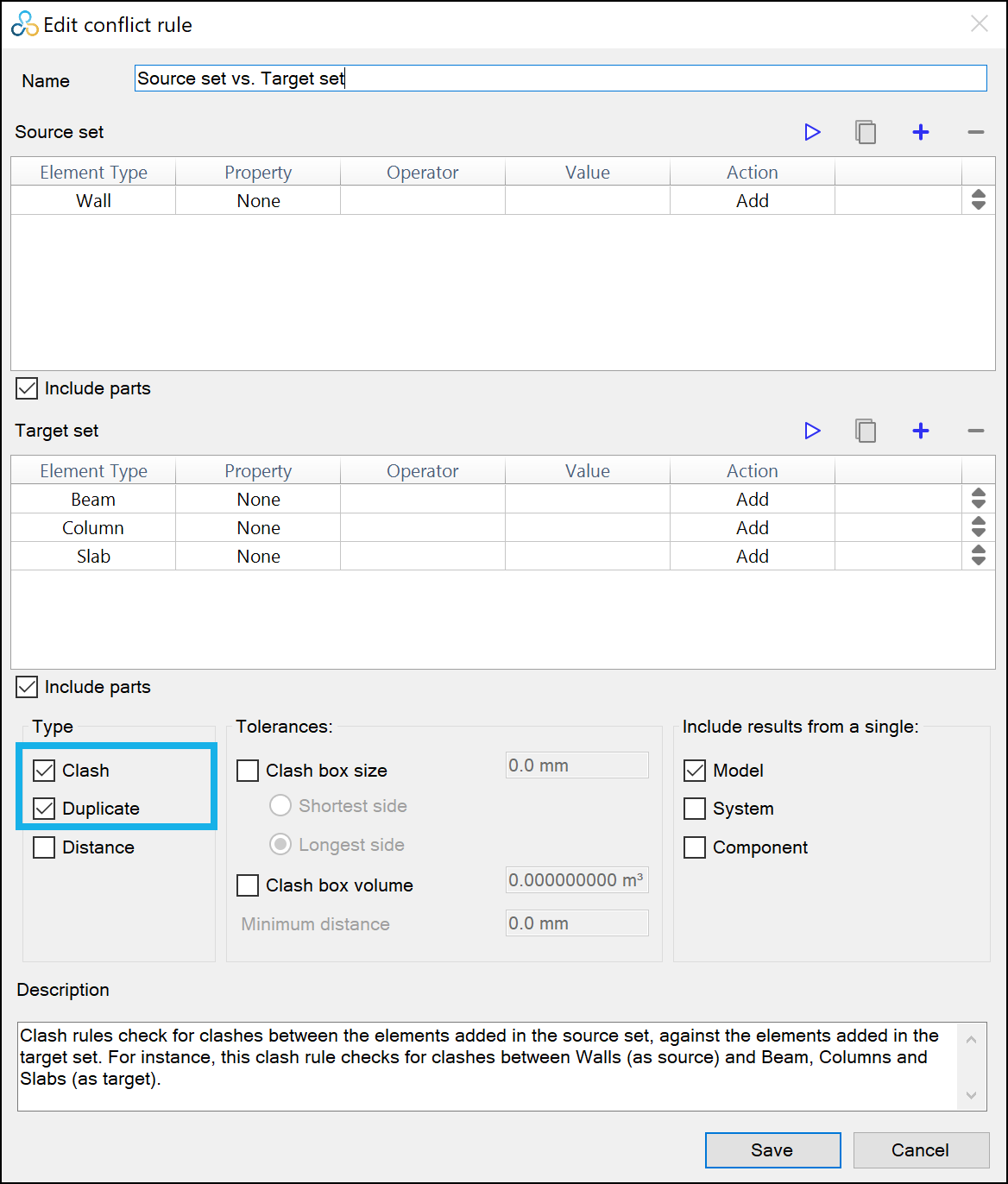

- Al crear una nueva regla de colisión puede editar los siguientes campos:
- Nombre.
Dé a su regla un nombre claro y único. El nombre puede añadirse posteriormente a los títulos de las incidencias para que se puedan buscar mejor en BIMcollab. - Conjunto fuente.
Defina un conjunto de componentes que se utilizarán como su conjunto fuente, filtrándolos mediante la definición de reglas. Cada regla consiste de: - Un tipo de elemento que desea añadir al conjunto (por ejemplo, paredes, puertas, columnas)
- Una propiedad, un operador y un valor que se utilizarán para filtrar los elementos mediante un valor comun especifco.
- La acción que define si los elementos encontrados deben ser añadidos o eliminados del conjunto
Pruebe su conjunto haciendo clic en el botón "Mostrar conjunto seleccionado"
. El resultado se mostrará en la vista 3D.
- Conjunto objetivo.
Defina un conjunto de componentes que se utilizará como conjunto de objetivo del mismo modo que con el conjunto fuente. - Tipo
Determine si desea comprobar las colisiones, los duplicados o ambos. - Tolerancias.
Anule las tolerancias por defecto en cuanto al tamaño de la caja de colisión, el volumen o ambos. - Incluir colisiones de un solo:
Define si el resultado de la colisión puede contener colisiones cuyos elementos que chocan se encuentran dentro del mismo modelo, sistema o componente. - Descripción
Ofrezca una descripción clara de la regla de colisión para que su propósito sea fácilmente identificable.
7. Haga clic en Guardar para guardar la regla de colisión.
8. Ejecute la regla de colisión haciendo doble clic sobre ella. Para ejecutar un conjunto de reglas de colisión, haga doble clic en el conjunto de reglas o haga clic en el botón Ejecutar
para ejecutar todas las reglas de colisión
9. Los resultados de la prueba de colisión se pueden encontrar en el panel de resultados.
Agrupación
Por defecto, las colisiones se agrupan por componente de origen, la posición del eje más cercano y el nivel. Para cambiar esta configuración, haz clic en "Cambiar configuración de agrupación" .
Además de las opciones por defecto, se puede elegir una propiedad.
El nombre del Grupo de colisiones se estructurará como sigue: Componente (1), propiedad (2), eje más cercano (3), nivel (4).
Modos de vista
Por defecto, las colisiones se muestran utilizando el modo esquemático. El usuario puede elegir entre una serie de modos de vista que determinan cómo se muestra la incidencia, haciendo clic en el botón "Cambiar modo de vista de las colisiones".
.
Hay tres modos de visualización disponibles:
- Regular: Mostrar únicamente los componentes que colisionan.
- Seleccionado: Muestra los componentes que colisionan y los selecciona.
- Esquema: Muestra los dos componentes que chocan de forma transparente y resalta la zona de colisión.
Adicionalmente, tiene la opción de crear una caja de sección alrededor de los componentes que colisionan. Esto puede ser útil cuando se recrea una incidencia dentro de una aplicación de modelado.
Generar incidencias
Dependiendo de si está conectado a un proyecto o no, las incidencias pueden generarse de diferentes formas. a partir de los resultados de una prueba de colisión.
Cuando se conecta a un proyecto en BIMcollab Nexus
Cuando se conecta a un proyecto en BIMcollab Nexus, puede reportar colisiones a Smart issues para seguir fácilmente el estado de las colisiones reportadas.
Asegúrese de que está conectado a un espacio BIMcollab y a su proyecto correctamente antes de generar las incidencias.
En modo offline
Seleccione uno o más resultados en la lista
Haga clic en el botón "Generar incidencias por lotes"
.
