Guia inicial rápido do BCF Manager do Navisworks

Guia inicial rápido do BCF Manager do Navisworks

Este Guia inicial rápido descreve o fluxo de trabalho on-line básico do BCF Manager para Navisworks. Ele vai te ajudar a estar com tudo em pleno funcionamento em um piscar de olhos.
O BCF Manager para Navisworks está disponível para Navisworks Manage e Simulate.

Se você ainda não fez a instalação, baixe e instale o BCF Manager para Navisworks aqui.

Fluxo de trabalho on-line BCF Manager

  1. Inicie o Navisworks
  2. Carregue o(s) modelo(s) para o(s) qual(is) você deseja criar ou revisar issues no Navisworks

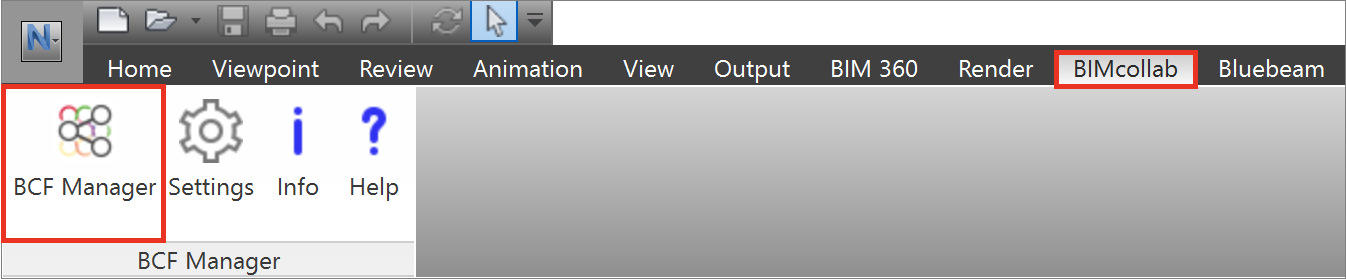

  3. Escolha a aba BIMcollab no menu superior
  4. Clique no ícone do BCF Manager para abrir a janela pop-up do BCF Manager do BIMcollab



    Se essa é a primeira vez que você utiliza o BCF Manager, primeiro você precisa Ativar o seu BCF Manager

  5. Conecte-se ao projeto no BIMcollab Nexus a partir do BCF Manager (1)
  6. Se já houver issues presentes no projeto ao qual você se conectar, eles serão exibidos na lista de issues (2)
  7. Crie novas issues manualmente (3), ou importe issues de clashes e pontos de vista salvos na Navisworks (4)
  8. Selecione issues na lista de issues para ver seus detalhes (5)
  9. Quando uma issue estiver selecionada, você pode editá-la com quick edit (6) ou acrescentar um comentário a ela (7)
  10. Clique duas vezes na issue para reproduzir a sua vista no modelo do Navisworks
  11. Quando você tiver feito todas as mudanças necessárias, sincronize o projeto com o BIMcollab Nexus, para compartilhar as issues com os demais membros da sua equipe (8)
Para saber como usar o BCF Manager sem se conectar a um projeto no BIMcollab Nexus, consulte o artigo sobre o fluxo de trabalho offline com o BCF Manager.

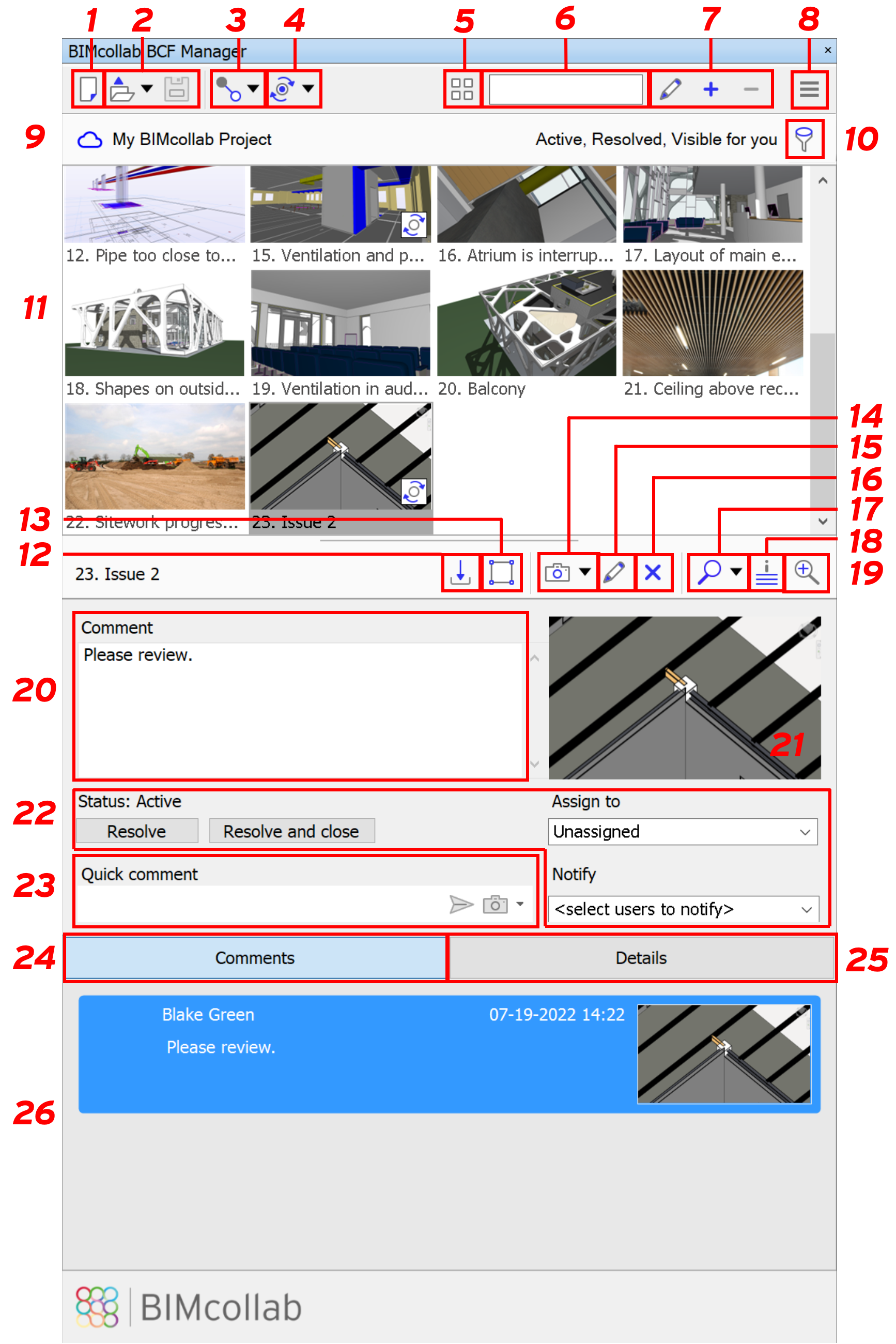

A janela do BCF Manager

  1. Novo projeto offline
  2. Importar e salvar um arquivo BCF
  3. Conecte-se a um projeto no BIMcollab Nexus
  4. Sincronizar projeto
  5. Exibir configurações da lista de issues
  6. Procurar
  7. Crie e edite issues no Navisworks
  8. Opções BCF
  9. Nome do projeto ao qual você está conectado
  10. Filtro ativo e filtrar issues
  11. Lista de issues
  12. Importar Issues
    1. A partir de Clashes
    2. A partir de Viewpoints salvas
  13. Criar caixa de corte em torno dos elementos selecionados
  14. Adicionar ponto de vista ao comentário (somente visível com comentário selecionado)
  15. Editar ponto de vista do comentário (somente visível com comentário selecionado)
  16. Deletar ponto de vista do comentário (somente visível com comentário selecionado)
  17. Zoom rápido
  18. Informações da Issue
  19. Mostrar captura de tela da issue ou comentário selecionado
  20. Com uma issue selecionada: descrição da issue
    Com um comentário selecionado: editar comentário selecionado
  21. Captura de tela da issue selecionada
  22. Edição rápida da issue selecionada
  23. Adicionar comentário
  24. Ver comentários da issue selecionada
  25. Ver detalhes da issue selecionada
  26. Comentários ou detalhes da issue selecionada
