Smart property-set voor controle NAA.K.T materiaalbenaming

Smart property-set voor controle NAA.K.T materiaalbenaming

De NAA.K.T materiaalbenaming is een coderingssysteem om ervoor te zorgen dat er eenduidige waarden in een BIM project worden gebruikt, om de samenwerking te vergemakkelijken.

Wij hebben een Smart property-set ontwikkeld waarmee je eenvoudig de verschillende onderdelen van de materiaalnamen van een IFC-model kunt extraheren. Open een IFC-model in BIMcollab Zoom, importeer de Smart property-set, en zie onmiddellijk wat de Naam, Kenmerk en Toepassing in de materiaalnamen zijn volgens de NAA.K.T. codering.
Bezoek de website van BIM Loket voor een uitgebreidere toelichting over de NAA.K.T. materiaalbenaming.

De Smart properties importeren

  1. Download de Smart property-set

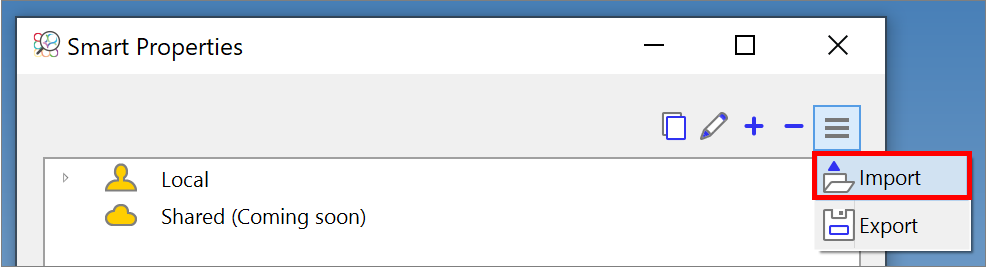

  2. Ga naar Validatie > Smart properties in BIMcollab Zoom
  3. In het menu, kies "Importeren" om de Smart property-set toe te voegen

De Smart property-set ziet er als volgt uit:



De Smart properties gebruiken

De set bestaat uit 4 Smart properties:
  1. 0. Materiaalbenaming
    Controleert of de Material name gedefinieerd is voor een element, en koppelt het aan de Smart property

  2. 1. Naam
    Controleert of een geldige Naam wordt gevonden in de Material name, en stelt de waarde van de Smart property in op die naam

  3. 2. Kenmerk
    Controleert of een geldig Kenmerk wordt gevonden in de Material name, en stelt de waarde van de Smart property in op dat kenmerk

  4. 3. Toepassing
    Controleert of een geldige Toepassing wordt gevonden in de Material name, en stelt de waarde van de Smart property in op die toepassing
De Smart properties zijn te vinden op het tabblad "NAA.K.T opsplitsing materiaalbenaming" in het property venster van elementen waarvoor de Material name is gedefinieerd.



Voor meer informatie over waar de Smart properties gebruikt kunnen worden, raadpleeg het artikel Waar kunnen Smart Properties gebruikt worden?
Deze BIMcollab Zoom Smart properties werden gecreëerd op basis van de standaard Excel lijst van NAA.K.T: "EenduidigeMateriaalbenaming_lijst.xlsm" in augustus van 2022.
Indien er aangepaste waarden aan deze lijst zijn toegevoegd, moeten deze worden toegevoegd aan de Smart property-set.

Download
