(De)selecteer meerdere componenten in 3D

(De)selecteer meerdere componenten in 3D

Selecteer in het 3D model meerdere componenten met het selectiegereedschap. Geselecteerde componenten kunnen ook worden gedeselecteerd en de functie kan worden toegepast in meerdere werkprocessen.

Selecteren

Om componenten te selecteren, houd CTRL/CMD ingedrukt en 'klik-en-sleep' een rechthoek over de componenten.
Zodra CTRL/CMD ingedrukt wordt, verandert de gewone cursor in een selectie-rechthoek.



Deselecteren

Om componenten te deselecteren, houd CTRL/CMD+SHIFT ingedrukt en 'klik-en-sleep' een rechthoek ingedrukt over de componenten.


Bij slepen van links naar rechts worden componenten die volledig binnen de het selectie-rechthoek vallen geselecteerd, ook de componenten op de achtergrond.
Bij slepen van rechts naar links worden componenten die gedeeltelijk of volledig binnen de het selectie-rechthoek vallen geselecteerd, ook de componenten op de achtergrond.
Deselecteer één enkel component met CTRL/CMD+klik.
Het eigenschappen-paneel toont informatie over het component dat het eerst werd geselecteerd.

Toepassingsvoorbeelden

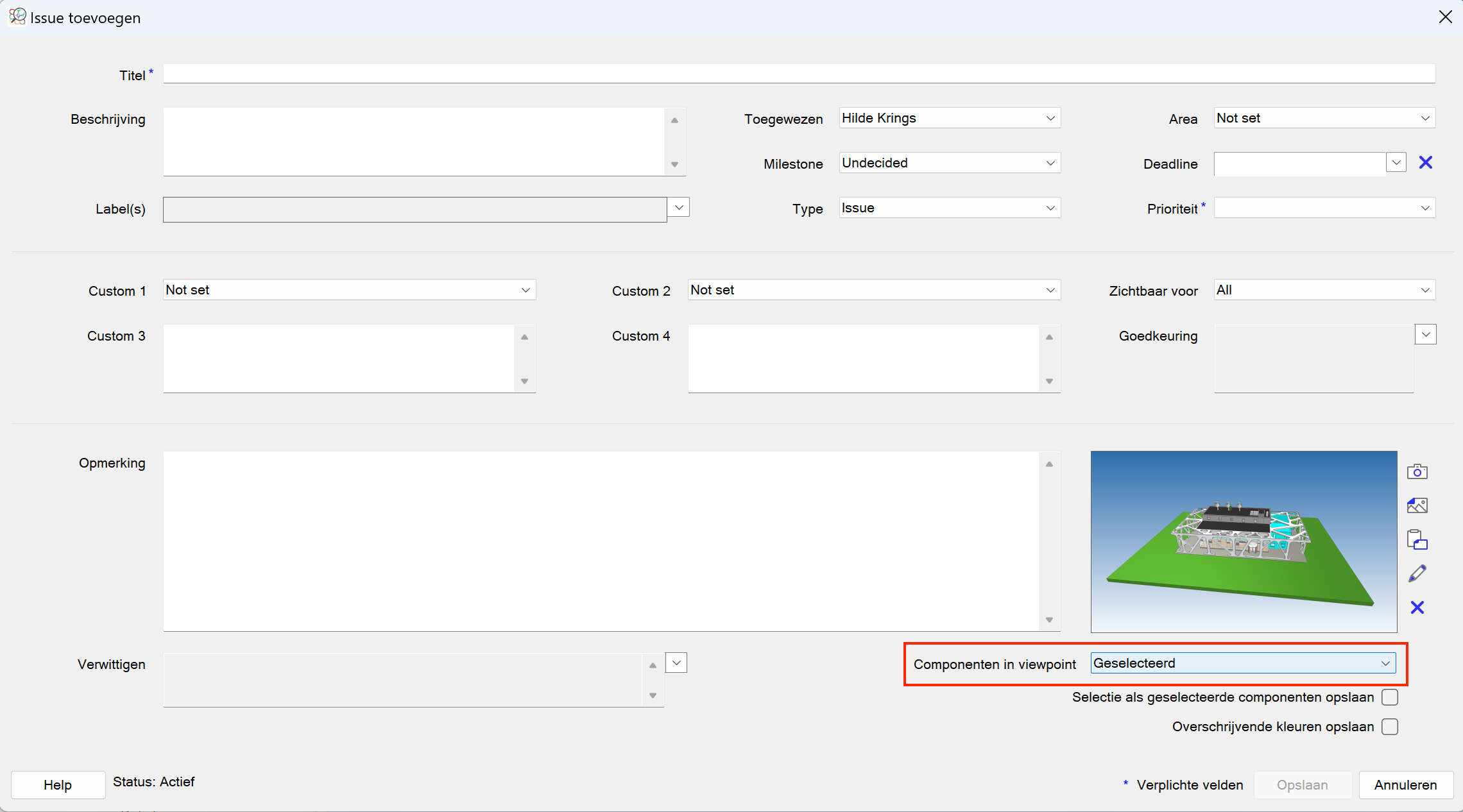

  1. Gebruik de selectie tijdens het maken van issues.
    Selecteer gewenste componenten en maak een issue met geselecteerde componenten in het viewpoint. Bij het klikken op het issue worden alleen de componenten uit de selectie getoond.

  1. Rechtsklik in het 3D venster voor diverse toepassingen in BIMcollab Zoom

    1. Verander de zichtbaarheid van de geselecteerde componenten met
    1. 'Component tonen / verbergen'
    2. 'Transparant / opaak instellen'
    3. 'Kleur instellen'

  1. Isoleer een specifiek gebied van het model, met een 'section box aanmaken' rond de geselecteerde componenten

  2. Toon enkel de geselecteerde componenten, door de 'selectie in te stellen als Mijn view'
  1. Focus de weergave op de selectie in een groot model middels 'Zoom naar selectie'
