Waarom zijn de kleuren van het viewpoint niet hetzelfde bij zoomen naar het issue in Navisworks?

Als de kleuren in het viewpoint niet dezelfde zijn als in het snapshot van het issue, is waarschijnlijk de Zoom-naar optie 'Snel' actief. De in een viewpoint opgeslagen kleuren worden alleen getoond bij het inzoomen naar issues als de optie 'Volledig' is geselecteerd.

1. Snel:


1. Volledig:


Het omschakelen van deze optie zou het probleem moeten oplossen. Standaard is deze optie ingesteld op Zoom-naar: Snel.

Een ander veel voorkomend probleem is dat de optie 'Override Appearance' standaard niet is geactiveerd voor de Saved Viewpoints die handmatig binnen Navisworks zijn gemaakt. Wanneer deze viewpoints in de BCF Manager worden geïmporteerd, wordt er geen kleurinformatie opgeslagen.

We raden aan dat je deze optie activeert voor alle Saved Viewpoints die je wilt importeren.

Voor een enkel viewpoint kan deze optie worden geactiveerd door rechts te klikken op het viewpoint in de lijst, 'Edit' te kiezen en 'Override Appearance' in te schakelen.

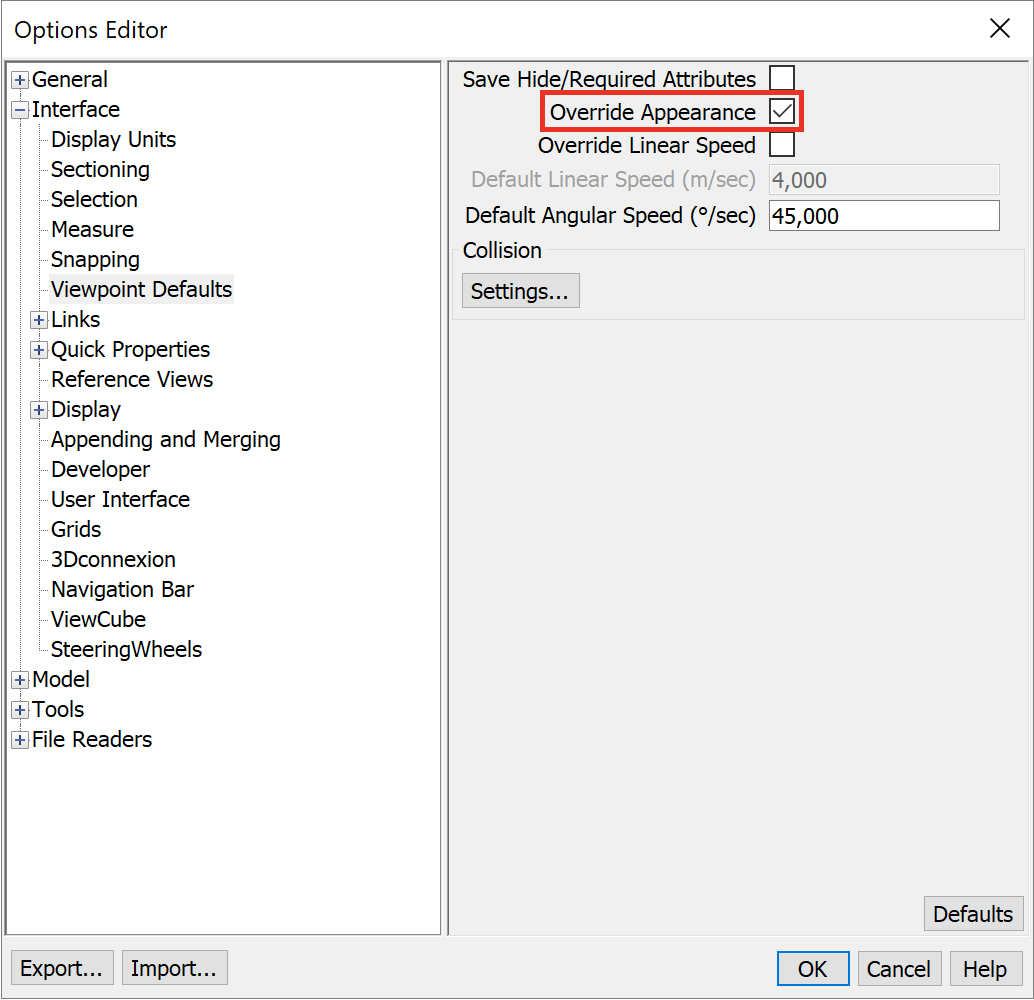

Je kan dit ook instellen als een standaard optie binnen Navisworks door te gaan naar Options > Interface > Viewpoint Defaults.
