Conflicten beheren in BIMcollab Zoom
BIMcollab Zoom biedt essentiële hulpmiddelen voor het opsporen en oplossen van conflicten in 3D-modellen, waaronder Clash Detection, Distance Checking en IDS Property Validation. Deze tools helpen om problemen in een vroeg stadium op te sporen, waardoor de uitvoering van het project soepeler verloopt. Hieronder volgt een vereenvoudigde handleiding voor het uitvoeren van elke controle en de voordelen van Smart Issues voor het volgen en oplossen van conflicten.
1. Botsingdetectie
Clashdetectie helpt om te identificeren wanneer verschillende modelelementen elkaar overlappen of hinderen. Vroegtijdige detectie van deze conflicten helpt mogelijke problemen tijdens de bouw te voorkomen.
Stappen:
- Stel een botsregel in:

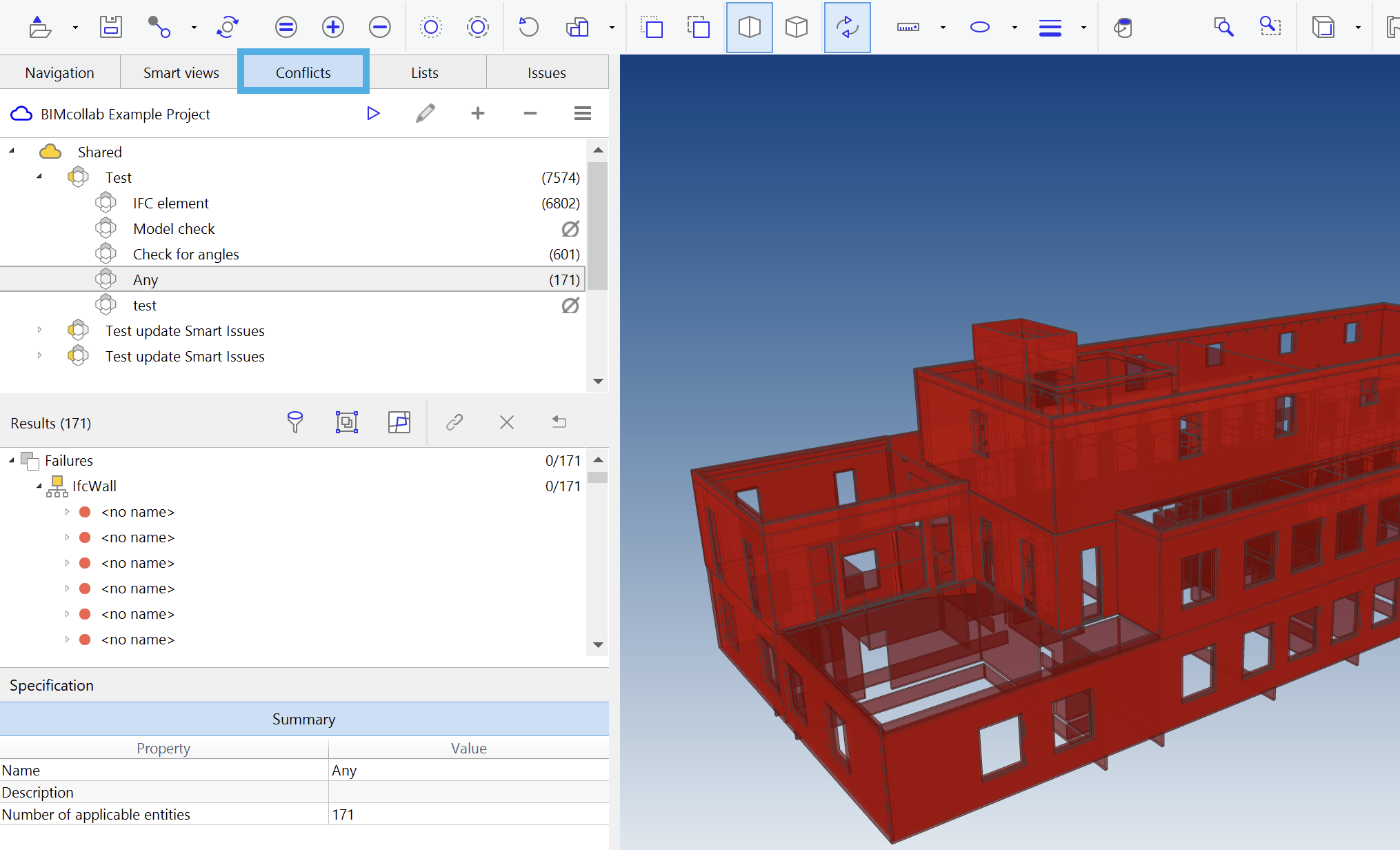

- Start BIMcollab Zoom, maak verbinding met je project en open het Conflictenpaneel.
- Maak een regelset, definieer de bron- en doelsets en selecteer Clashes.
- Voer de Clash-regel uit:
- Voer de regel uit en bekijk de gedetecteerde conflicten in het resultatenpaneel en de 3D-weergave.
- Smart Issues genereren:
- Rapporteer botsingen als Smart Issues voor tracering in BIMcollab Nexus.
- Rapporteer botsingen als Smart Issues voor tracering in BIMcollab Nexus.
Lees hier meer over deze optie: Hoe een clashdetectie uitvoeren met BIMcollab Zoom
2. Afstand controleren
Afstandscontrole zorgt ervoor dat modelelementen voldoende afstand en speling hebben, zoals voldoende ruimte rond constructiedelen of apparatuur.
Stappen:
- Regel voor afstandscontrole instellen:
- Start BIMcollab Zoom, maak verbinding met je project en open het Conflictenpaneel.
- Definieer de bron- en doelsets, selecteer Afstand en stel de minimumafstand in.
- Voer de afstandscontrole uit:
- Voer de regel uit en bekijk de resultaten, met conflicten rood gemarkeerd in de 3D-weergave.
- Smart Issues genereren:
- Rapporteer resultaten van afstandscontroles als Smart Issues voor tracering en samenwerking.
- Rapporteer resultaten van afstandscontroles als Smart Issues voor tracering en samenwerking.
Lees hier meer over deze optie: Afstand controleren met BIMcollab Zoom
3. Validatie van IDS-eigenschappen
IDS Property Validation helpt ervoor te zorgen dat alle benodigde informatie is opgenomen en correct is geformatteerd in het model op basis van de Information Delivery Specifications (IDS). Dit zorgt ervoor dat het model voldoet aan de projectnormen en -vereisten.
Stappen:
- Een IDS-validatieregel instellen:
- Start BIMcollab Zoom, maak verbinding met je project en selecteer de IDS-specificatie die al is aangemaakt in BIMcollab Nexus.
- Start BIMcollab Zoom, maak verbinding met je project en selecteer de IDS-specificatie die al is aangemaakt in BIMcollab Nexus.
- Voer de IDS-validatieregel uit:
- Voer de regel uit en bekijk mismatches met eigenschappen in het resultatenpaneel.
- Smart Issues genereren:
- Rapporteer mislukte elementen als Smart Issues voor tracering in BIMcollab Nexus.
- Rapporteer mislukte elementen als Smart Issues voor tracering in BIMcollab Nexus.
Lees hier meer over deze optie: IDS-eigenschapvalidatie in BIMcollab Zoom
De waarde van Smart Issues
Smart Issues zijn cruciaal voor efficiënt conflictbeheer. Hiermee kun je:
- Volg de status van een conflict in realtime, van detectie tot oplossing.
- Synchroniseer Issues met het hele team, zodat iedereen op de hoogte blijft.
- Gestroomlijnde conflictoplossing, waarbij Issues automatisch worden bijgewerkt wanneer modellen worden herzien.
Smart Issues maken het makkelijker om conflicten te beheren en op te lossen, wat leidt tot betere coördinatie en project succes.
Conflictregels voor afstandscontrole en clashdetectie kunnen eenvoudig met je team worden gedeeld vanuit BIMcollab Zoom. Om te leren hoe je deze conflictregels binnen een project kunt delen, raadpleeg je dit artikel: Deel conflictregels met mijn teamleden
IDS-specificaties zijn al aangemaakt op BIMcollab Nexus als gedeelde bronnen.
IDS-specificaties zijn al aangemaakt op BIMcollab Nexus als gedeelde bronnen.
