Pourquoi les composants liés au point de vue dans Solibri ne sont pas toujours visibles dans d’autres logiciels BIM
Cela est dû au fait que vous avez plusieurs méthodes possibles dans Solibri pour sélectionner les composants à lier dans les points de vue :
- Pour les composants sélectionnés par simple clic (directement sur le modèle ou depuis l'arborescence du modèle), ils sont affichés en surbrillance de couleur verte dans Solibri, et le Connecteur BCF les enregistrent en tant que l'élément "Coloré" dans les points de vue ;
- Pour les composants sélectionnés par l'outil de sélection
, ils sont affichés en bleu dans Solibri, et le Connecteur BCF les enregistrent également étant l'élément "Coloré" ;

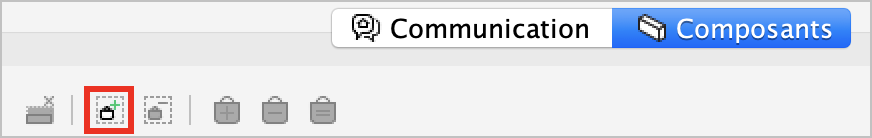

- Pour les composants ajoutés au point de vue via le panier de sélection
, ils ne sont pas mis en évidence par la couleur dans Solibri, le Connecteur BCF les enregistrent en tant que l'élément "Sélectionné" mais pas "Coloré" ;
Puisque certains logiciels gèrent l'affichage des composants liés au point de vue différemment que dans Solibri, il est donc possible que vous ne voyez pas les composants "Visibles", "Sélectionnés", et "Colorés" de la même manière dans différents logiciels.
