Mesures dans BIMcollab Modèle WebViewer
Pour en savoir plus sur les autres fonctionnalités de BIMcollab Model WebViewer, consultez cet article : Guide de démarrage rapide BIMcollab Model WebViewer
Il existe trois options qui peuvent être utilisées dans le BIMcollab WebViewer pour créer des mesures : (1) Mesure point à point, (2) Mesure laser , et (3) Mesure des coordonnées .
Pour passer de l'un à l'autre, cliquez sur la flèche "Sélectionner le type de mesure".
(1) Mesure point par point
Cet outil vous permet de mesurer la distance entre deux points.
La mesure point à point est dotée d'un mécanisme d'accrochage qui permet au pointeur de s'accrocher facilement aux angles et aux surfaces des éléments. Cela permet aux utilisateurs de prendre des mesures précises d'un point à l'autre, d'une surface à l'autre ou d'une surface à l'autre dans le WebViewer.

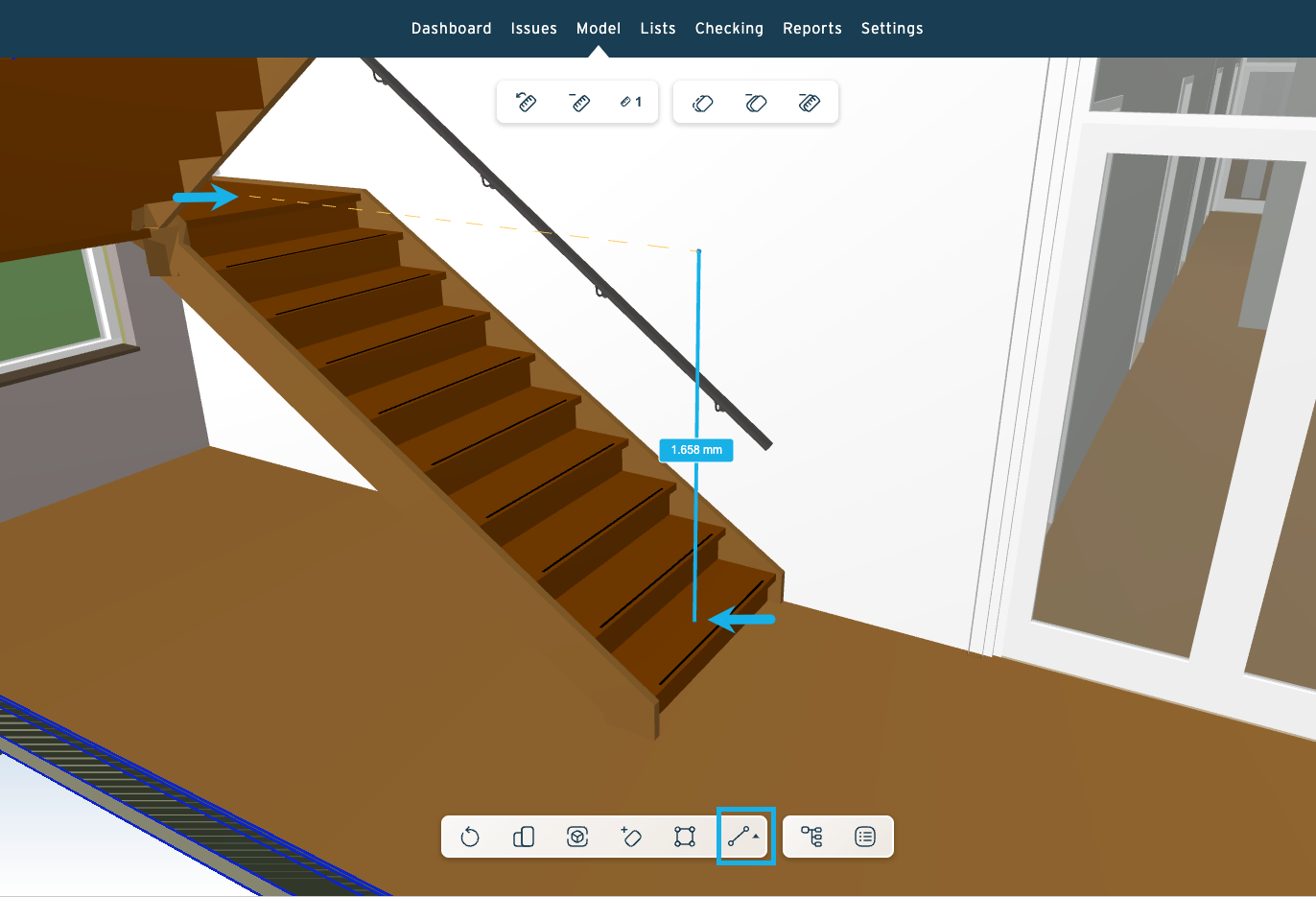

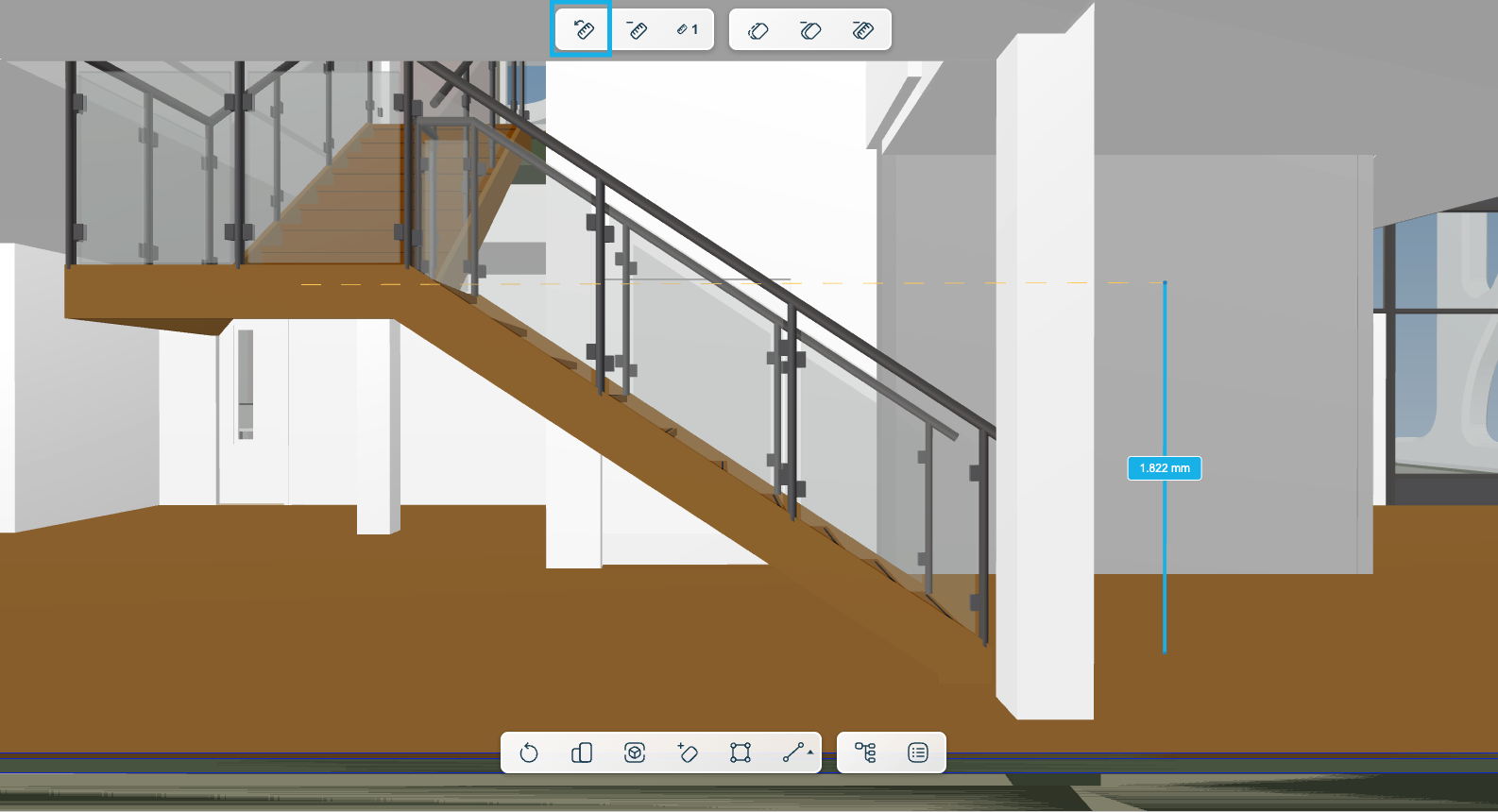

Dans l'exemple ci-dessous, la hauteur de l'escalier est déterminée en plaçant le premier point sur la marche inférieure, puis en plaçant le deuxième point sur le palier. Dans l'exemple suivant, les mesures diagonales sont créées en passant entre deux points.
(2) Mesure par laser
Cet outil permet aux utilisateurs de placer un point dans le modèle, déclenchant trois lignes laser qui s'étendent vers les axes X, Y et Z. Si la ligne laser touche un objet des deux côtés, une dimension apparaît sur la ligne et la ligne devient pleine, sinon la ligne reste en pointillés et aucune dimension n'apparaît.
Par exemple, dans l'exemple fourni, un plan de coupe vertical a été utilisé pour visualiser l'intérieur d'une pièce. En positionnant le point laser au centre de la pièce, les dimensions des axes Z et X ont été révélées.

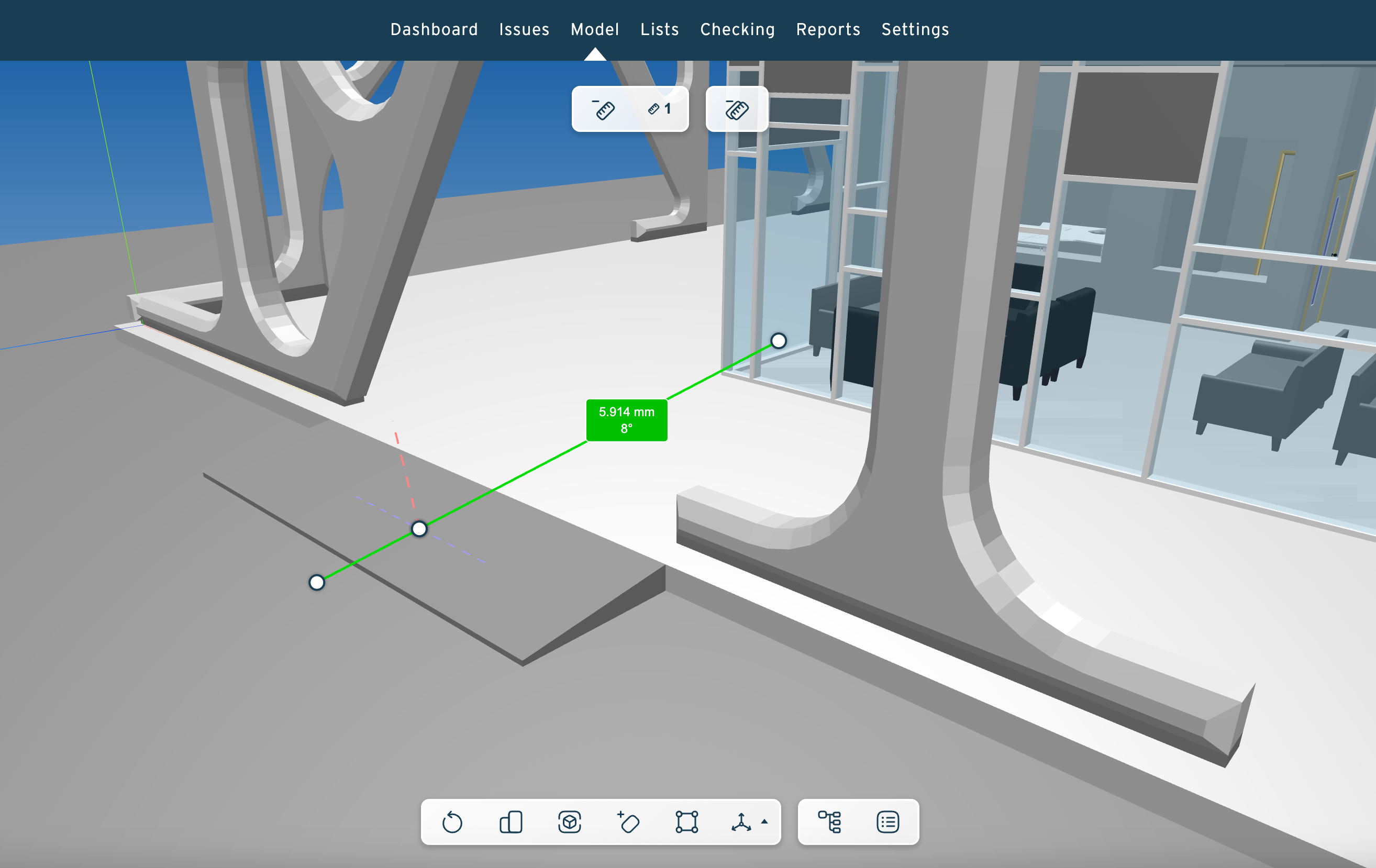

Ce pointeur laser peut également aider à mesurer les angles. Il suffit de le placer sur une surface inclinée pour qu'il indique le degré d'inclinaison.
(3) Mesure des coordonnées

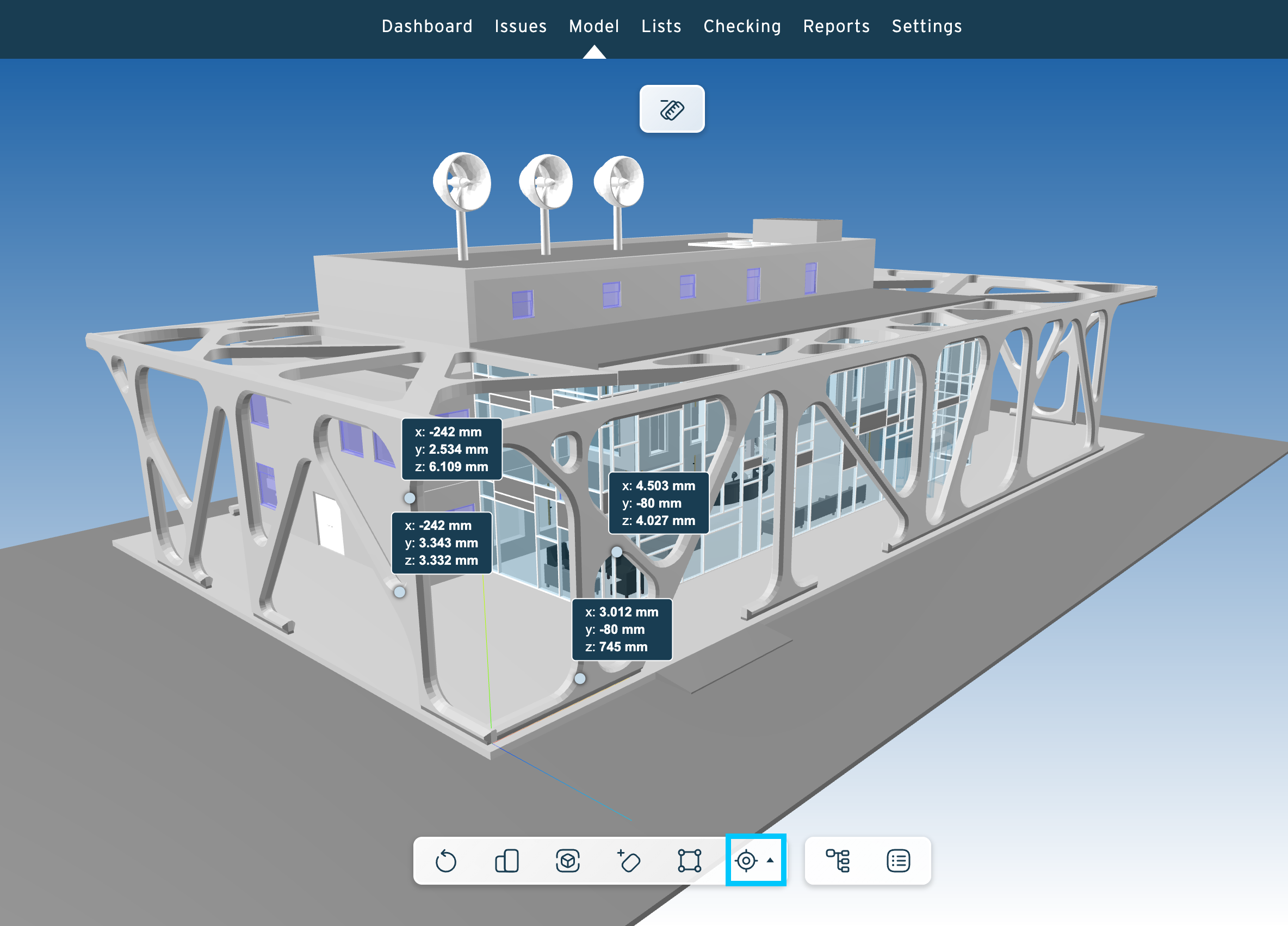

Cet outil affiche les coordonnées XYZ d'un point par rapport à l'origine du modèle (IFC 0,0,0) lorsqu'il est placé sur une surface géométrique. Lorsque vous sélectionnez cet outil, un point est ajouté à votre curseur que vous pouvez déplacer sur la géométrie de votre modèle pour afficher une coordonnée en temps réel.
En cliquant sur un élément avec votre curseur à l'endroit où les coordonnées sont nécessaires, une annotation contenant les coordonnées XYZ de ce point spécifique de l'élément peut être créée.
Cela peut être utilisé pour aider à déterminer des données de localisation précises dans votre modèle.
Contrôle de mesures multiples
Vous pouvez ajouter autant de mesures que nécessaire pour comprendre les dimensions de votre bâtiment, et vous pouvez utiliser une combinaison d'outils de mesure.

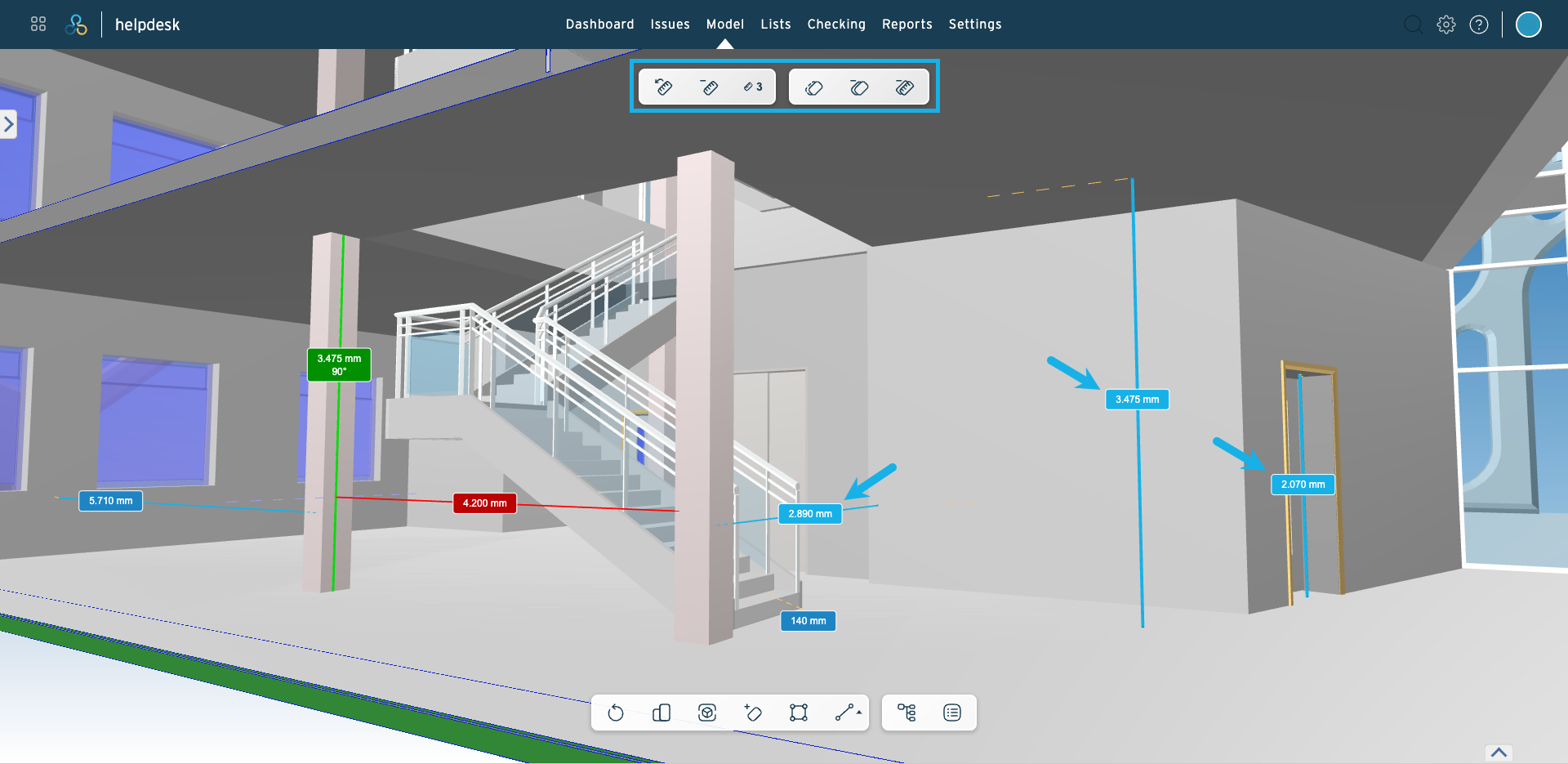

Lorsqu'une mesure est placée et sélectionnée, la barre de contrôle de la mesure apparaît.
Voici quelques-unes des actions que vous pouvez effectuer à partir de la barre de contrôle :
Vous pouvez multisélectionner les mesures en maintenant la touche "CTRL" ou "CONTROL" enfoncée.
Pour ajouter plusieurs mesures en une seule fois, vous pouvez maintenir la touche "CTRL" ou "CONTROL" enfoncée lorsque vous placez des mesures laser ou de coordonnées.
Par défaut, les mesures Laser sont effectuées perpendiculairement à la surface où est placé le premier point.Cette contrainte peut également être temporairement désactivée en maintenant la touche "SHIFT" enfoncée pour effectuer une mesure directe.
Vous pouvez facilement basculer du point à partir duquel vous souhaitez que la mesure s'affiche en appuyant sur la touche "ALT" ou "COMMAND" (Flip a measurement).
