Les différents types de listes
Vous souhaitez approfondir vos connaissances sur les listes ? Rendez-vous sur notre site BIMcollab Academy et inscrivez-vous au cours d'extraction de données de Cours d'extraction de données BIMcollab Zoom Model.Lors de la création d'une liste dans BIMcollab Zoom, vous pouvez choisir entre trois types de liste différents, chacun ayant ses propres objectifs d'utilisation. Une fois créées, vous les reconnaîtrez aux icônes qui précèdent les noms des listes :
pour le tableau des propriétés,
pour le tableau croisé dynamique et
pour les données du tableau de bord.
Tableau des biens
Le tableau des propriétés est un tableau simple avec des lignes et des colonnes. Chaque ligne représente un composant ou un groupe de composants, et chaque colonne indique une des propriétés sélectionnées.
Après la création, les caractéristiques suivantes sont disponibles pour le tableau :
- Afficher les informations 3D correspondantes
En cliquant sur l'une des cellules de la liste, tous les composants de la ligne sélectionnée s'affichent dans la vue en 3D
- Ordre des colonnes
Modifier l'ordre des colonnes en les faisant glisser et en les déposant dans le panneau des résultats de la liste.
- Fusionner les lignes uniformes Activé/Désactivé
En activant l'option "Fusionner les lignes uniformes", toutes les lignes contenant des valeurs de texte identiques dans les colonnes seront combinées en une seule ligne et une colonne "quantité" sera ajoutée pour indiquer le nombre d'occurrences. Cette fonction est activée par défaut.
- Trier les données
Les données peuvent être triées davantage en sélectionnant le menu déroulant
à côté des en-têtes de colonne. Plusieurs options s'offrent à vous :
1. Filtre
Cliquez sur l'option de filtre dans le menu déroulant pour appliquer un filtre aux résultats des biens immobiliers. Vous pouvez ici sélectionner une condition et saisir la valeur qui vous intéresse.
Les options conditionnelles disponibles peuvent varier en fonction de la nature de la colonne sélectionnée :
-Les valeurs basées sur le texte peuvent être déterminées à l'aide des options Commence par, Finit par, Contient, Egal ou Non égal.
-Les valeurs numériques peuvent être déterminées en utilisant les options Égale, Supérieure, Supérieure ou égale, Inférieure, Inférieure ou égale ou Non égale.
2. Affichage
Lorsque les propriétés d'une colonne ont une valeur numérique, l'option Affichage permet de choisir l'aspect de la plage de données à afficher lorsque l'option "Fusionner les lignes uniformes" est cochée. Parmi toutes les valeurs de cette colonne, vous pouvez choisir d'afficher soit la Somme de toutes les valeurs, la valeur la valeur min, valeur ou Moyenne moyenne.
3. Tri croissant ou décroissant
Cliquez sur les en-têtes de colonne pour modifier l'ordre des données en fonction des valeurs (alphabétiques pour les valeurs textuelles ou séquentielles pour les valeurs numériques) dans la colonne sélectionnée. Les symboles de flèche
et
indiquent si la colonne est triée dans l'ordre croissant ou décroissant.
Grille pivot
La grille pivotante est un tableau qui permet aux utilisateurs de résumer les données du modèle et de visualiser les relations entre les composants.
Après sa création, la liste de la grille pivot doit être configurée en fonction des propriétés sélectionnées :
- Cliquez sur la liste dans le panneau Listes pour afficher les résultats dans le panneau Résultats de la liste.
- Cliquez sur le bouton Liste de champs dans le panneau de résultats Listes
- Dans le panneau de la liste des champs, toutes les propriétés qui ont été ajoutées à la liste peuvent être sélectionnées et réorganisées.
Le panneau se compose des sections suivantes : - All Fields (1)
Cette section montre toutes les propriétés qui ont été ajoutées dans les paramètres de la liste. Les propriétés qui doivent être ajoutées à la grille pivot peuvent être sélectionnées.
Ici, les propriétés peuvent être triées par ordre de données, par ordre croissant
, ou par ordre décroissant
.

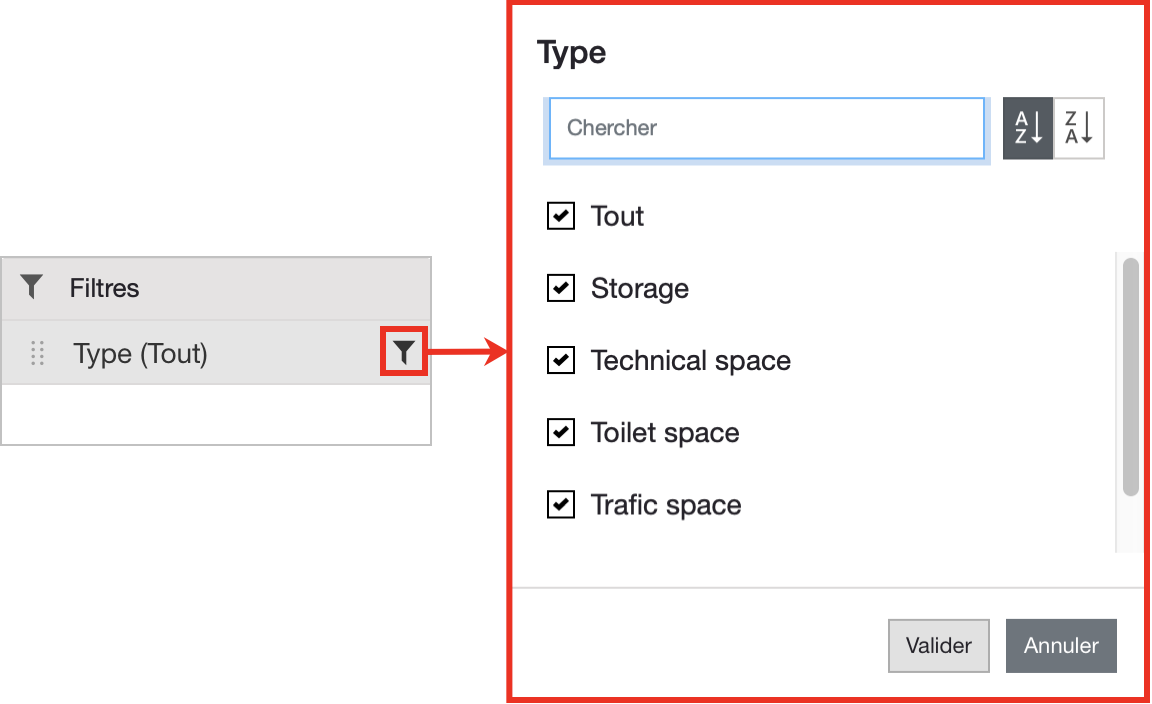

- Filtres (2)

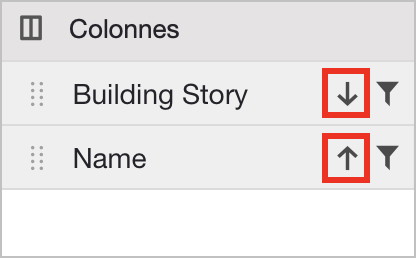

En ajoutant une propriété à cette section, vous pouvez ajouter un filtre supplémentaire pour inclure ou exclure certains composants en cliquant sur l'icône du filtre. - Colonnes (3)Les propriétés ajoutées dans cette section seront affichées sous forme de colonnes dans la grille pivot. Ces propriétés peuvent être triées par ordre croissant ou décroissant et peuvent être filtrées.
- Lignes (4)

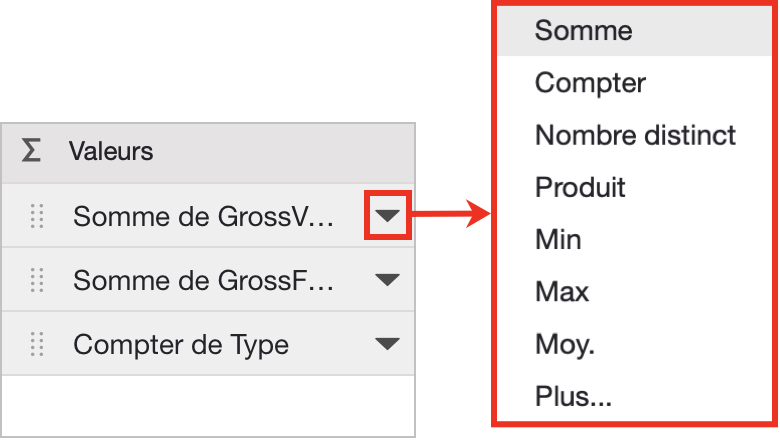

Les propriétés ajoutées à cette section seront affichées sous forme de lignes dans la grille pivot. Ces propriétés peuvent être triées par ordre croissant ou décroissant et peuvent être filtrées. - Valeurs (5)
Les propriétés ajoutées dans cette section seront affichées en tant que valeurs calculées dans la grille Pivot. La méthode de calcul de ces valeurs peut être définie en cliquant sur la flèche située derrière la propriété. - Faites glisser et déposez les propriétés de la section "Tous les champs" dans les autres sections pour composer la grille pivotante. Le fait de faire glisser un élément en dehors du contrôle le désélectionne.
- Cliquez à nouveau sur le bouton Liste des champs pour fermer la fenêtre de configuration.
Après la création, les caractéristiques suivantes sont disponibles pour les listes de la grille pivot :
- Afficher les informations 3D correspondantes
En cliquant sur l'une des cellules de la liste, tous les composants correspondant à la valeur cliquée seront affichés. - Développer ou réduire les nœuds
Cliquez sur la flècheà côté des valeurs de ligne pour afficher ou masquer les données.
Données du tableau de bord
Contrairement aux deux autres types de listes, les données du tableau de bord sont principalement destinées à être utilisées dans d'autres applications telles que PowerBI. Ce type est créé pour être synchronisé avec BIMcollab et n'est donc disponible que pour les nœuds partagés.
À première vue, ce tableau est identique aux tableaux des propriétés. Toutefois, il comporte des restrictions en matière de modification. Les propriétés ne doivent pas être modifiées fréquemment, car cela peut entraîner des problèmes avec le modèle des applications connectées.
Pour en savoir plus sur la manière de partager les résultats des données du tableau de bord avec Power BI, consultez l'article Comment obtenir les résultats de la liste des données du tableau de bord dans Power BI.
Les données du tableau de bord ne sont disponibles que pour les plans Premium et Ultimate.
Vous pouvez accéder aux résultats de la liste partagée sur BIMcollab Model WebViewer, ce qui vous permet de les visualiser à côté de votre fichier IFC sur BIMcollab Nexus.
