Fijación de tolerancias para la detección de colisiones
Mientras configuras tus reglas de conflicto en BIMcollab Zoom, puedes establecer valores de tolerancia para filtrar colisiones menores o insignificantes, asegurándote de que solo los conflictos relevantes se incluyan en tus resultados. Estas tolerancias se basan en las acotaciones de tu caja de colisión de conflictos.
Las configuraciones de tolerancia solo son aplicables para la detección de colisiones.
¿Quieres ampliar tus conocimientos sobre este tema? Ve a nuestra Academia BIMcollab e inscríbete en los conflictos de BIMcollab Zoom.
Caja de Colisión

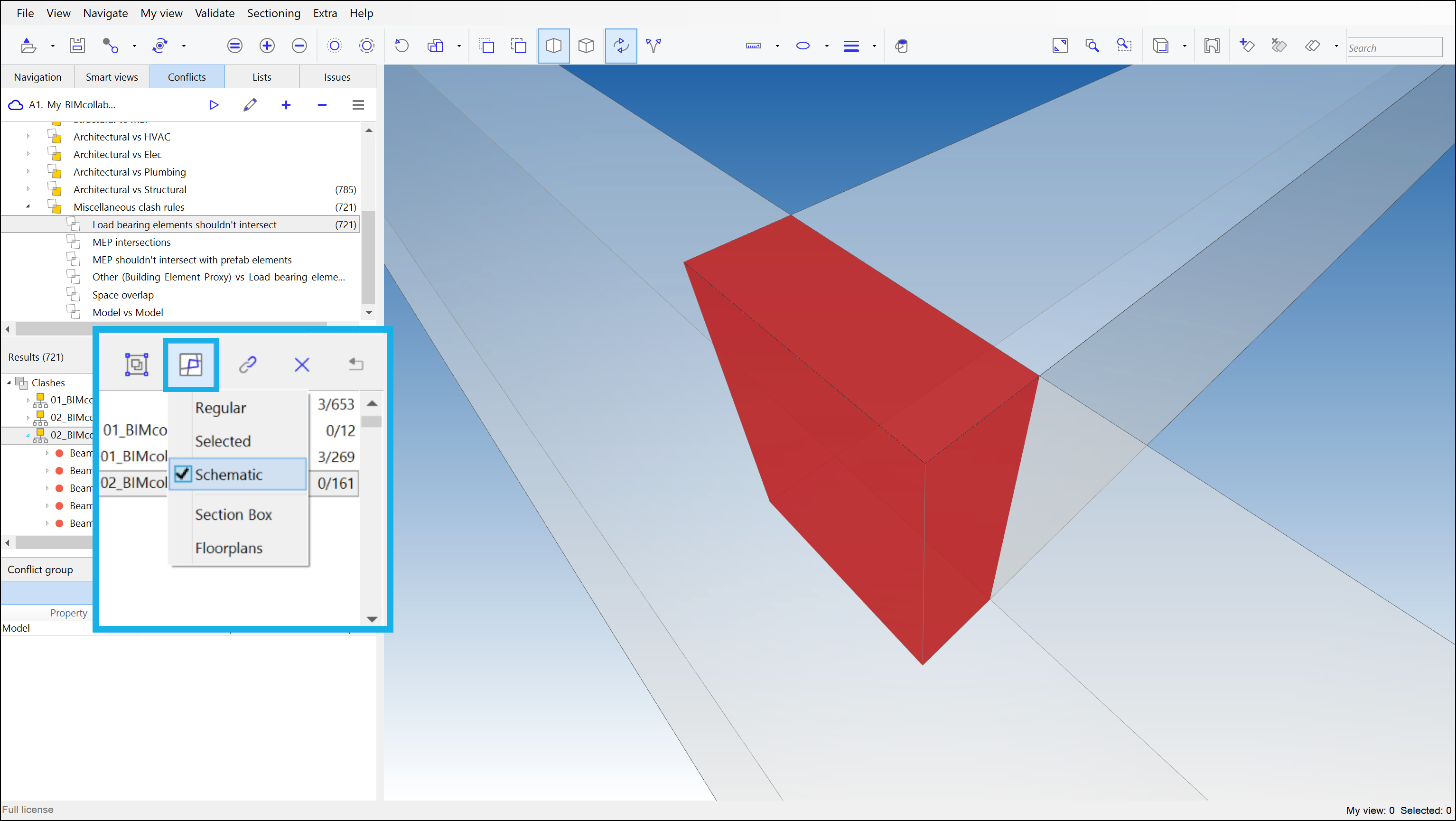

En BIMcollab Zoom, las colisiones se definen por su caja de colisión, una caja virtual que rodea los bordes exteriores de la zona de superposición entre dos elementos. Las cajas de colisión son visibles en la vista 3D cuando se utiliza el modo de vista esquemática para revisar los resultados de conflicto o mientras se verifica Smart Issues.

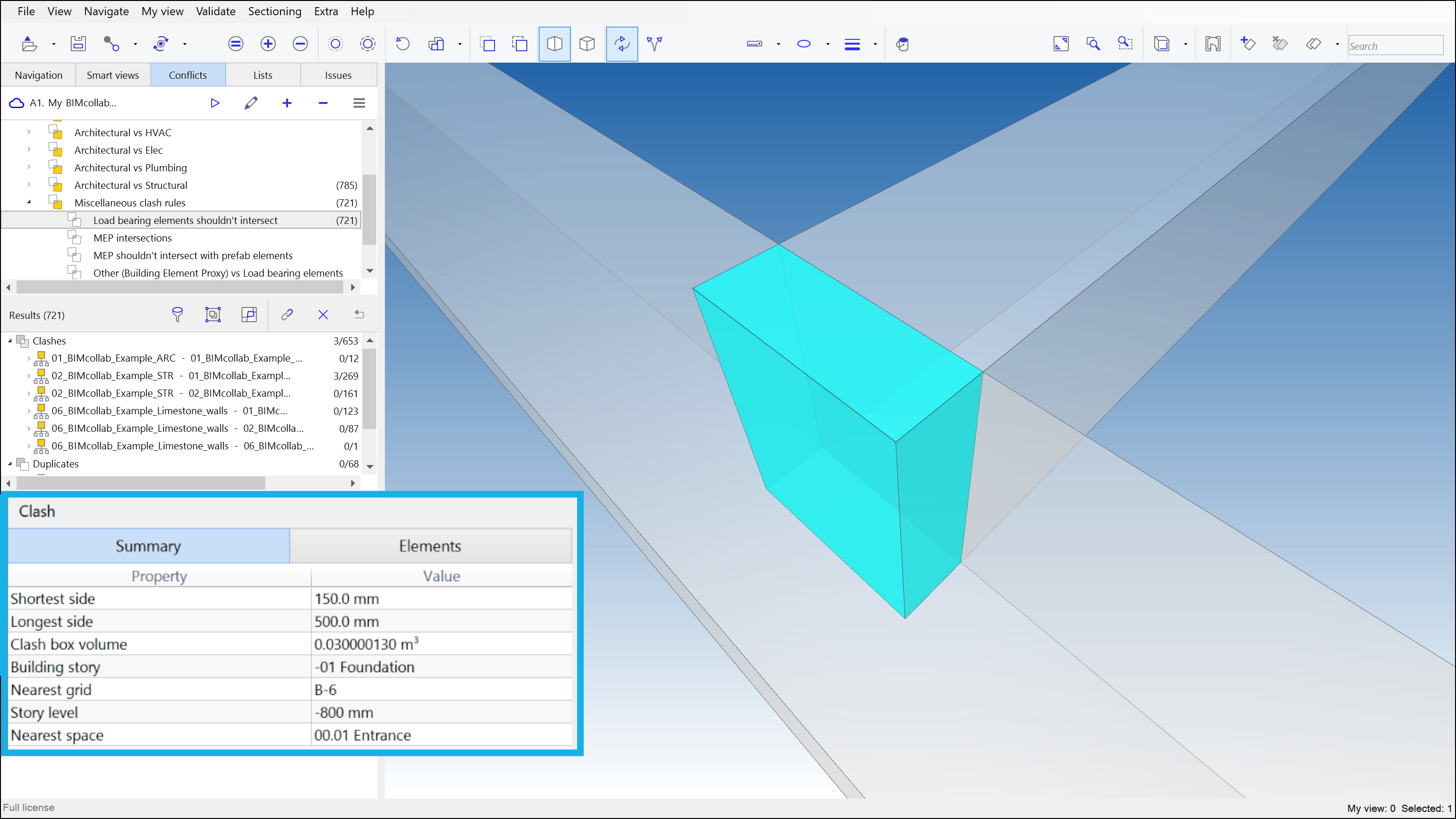

Haz clic en cualquier cuadro de colisión para ver sus acotaciones y ubicación en el panel de propiedades, puedes usar esta información como guía al establecer valores de tolerancia.

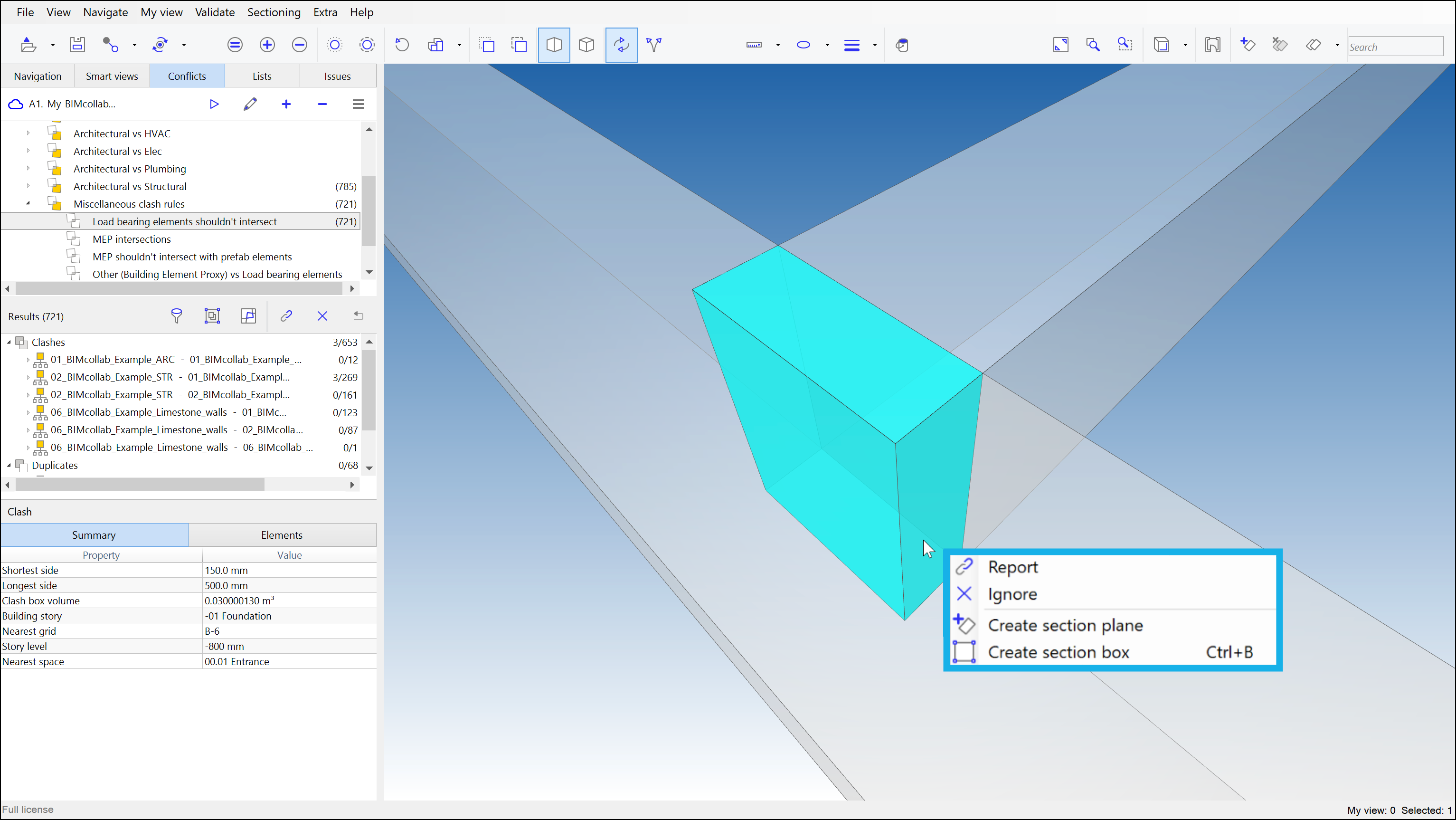

Puedes informar o ignorar un conflicto individualmente directamente desde la vista 3D haciendo clic derecho en el cuadro de colisión. Además, tienes opciones visuales como crear un plano de sección o agregar una caja de sección alrededor de la colisión para una vista más detallada.
El color del cuadro de choque proporciona una referencia visual rápida al indicar la estado de un conflicto desde el panel de resultados, así como la estado de un Smart Issue una vez que se ha informado.
Estableciendo Valores de Tolerancia

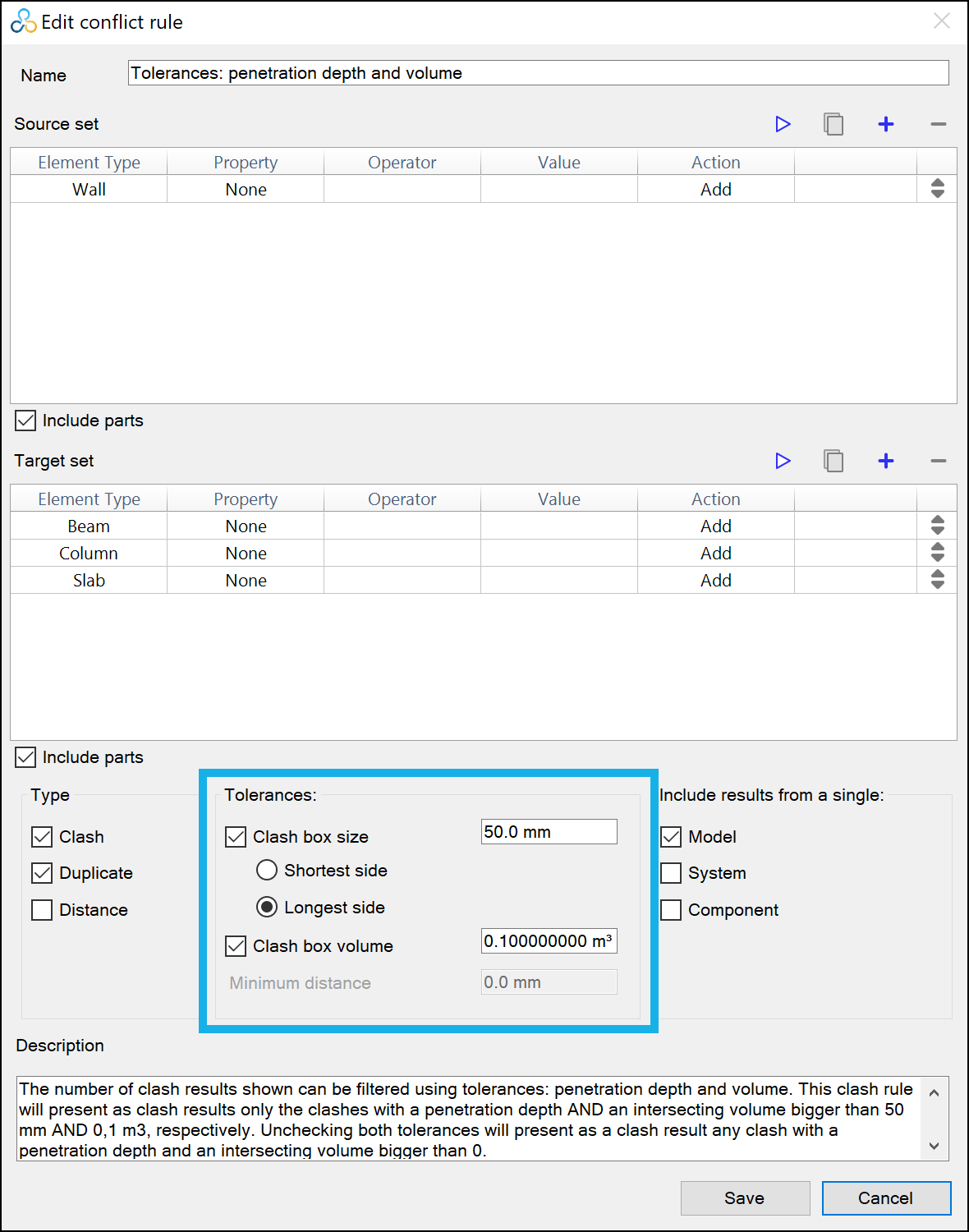

Las configuraciones de tolerancia se encuentran debajo de la sección de reglas de conflicto. Aquí, puedes establecer umbrales mínimos para el tamaño o volumen de las colisiones detectadas para determinar cuáles se incluyen en los resultados.
Consulta más información sobre cada opción a continuación:

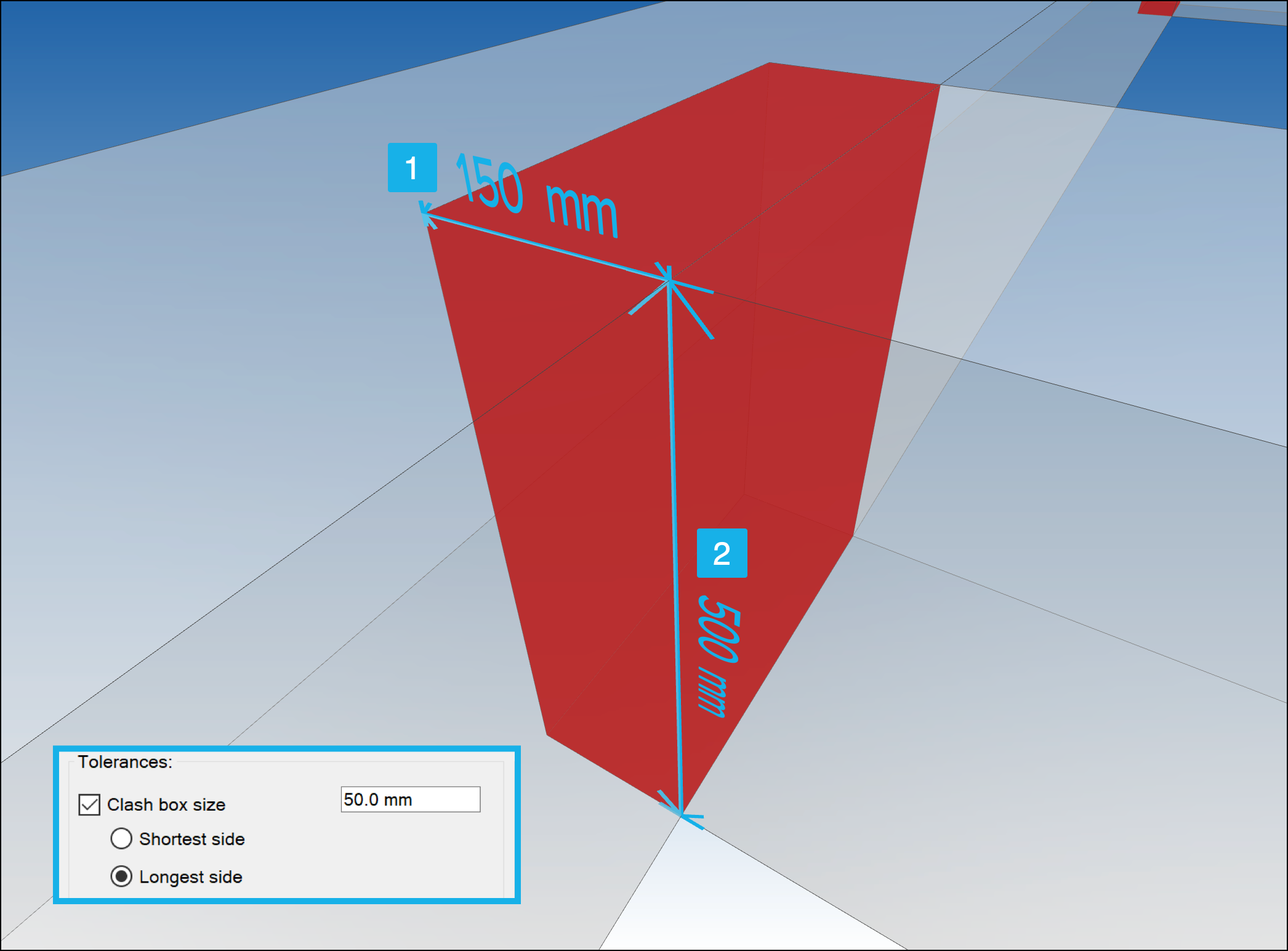

- Tamaño (caja de colisión): Puedes establecer un tamaño mínimo para el lado más corto [1] o más largo [2] de una caja de colisión. Esto te permite filtrar colisiones de manera más efectiva basándote en las acotaciones de la zona de colisión. Si el lado más corto o más largo de la caja de colisión (dependiendo de tu elección) es menor que el valor de tolerancia que estableces, la colisión no se contará.
Por ejemplo, imagina una caja de colisión formada entre una pared y un techo que mide 100mm x 5000mm. Si estableces el tamaño mínimo a 150mm para la opción de 'lado más corto', esta colisión no se consideraría, ya que el lado más corto (100mm) está por debajo de la tolerancia.

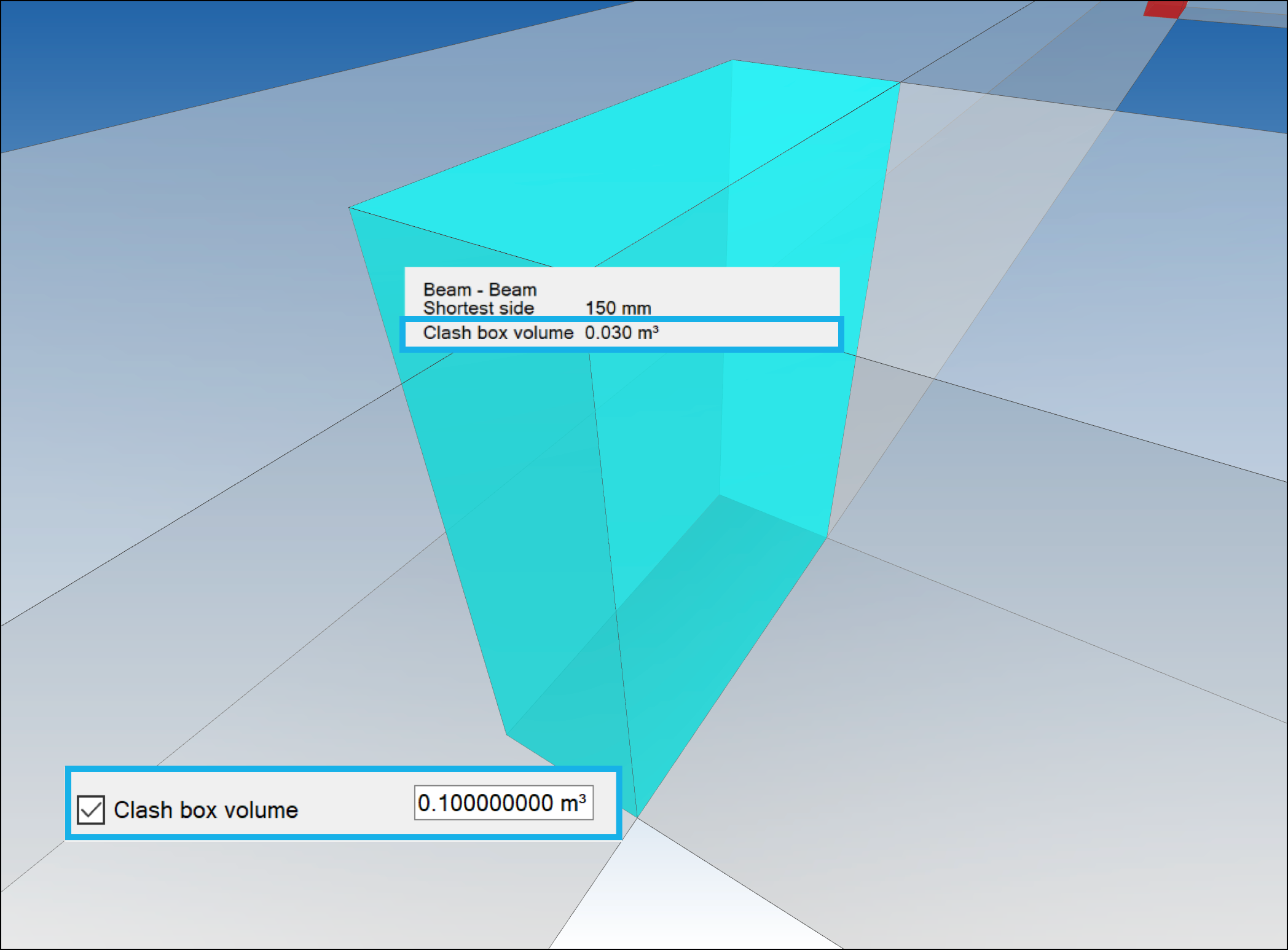

- Volumen (caja de colisión): Ingresa un valor mínimo para las cajas de colisión. Esto te permite definir una distinción más amplia sin especificar valores exactos para el tamaño de la caja de colisión.
Selecciona ambas opciones si quieres perfeccionar aún más tus resultados. De esta manera, solo las colisiones que cumplen con los criterios de tamaño mínimo de la caja de colisión Y volumen se incluirán en los resultados.

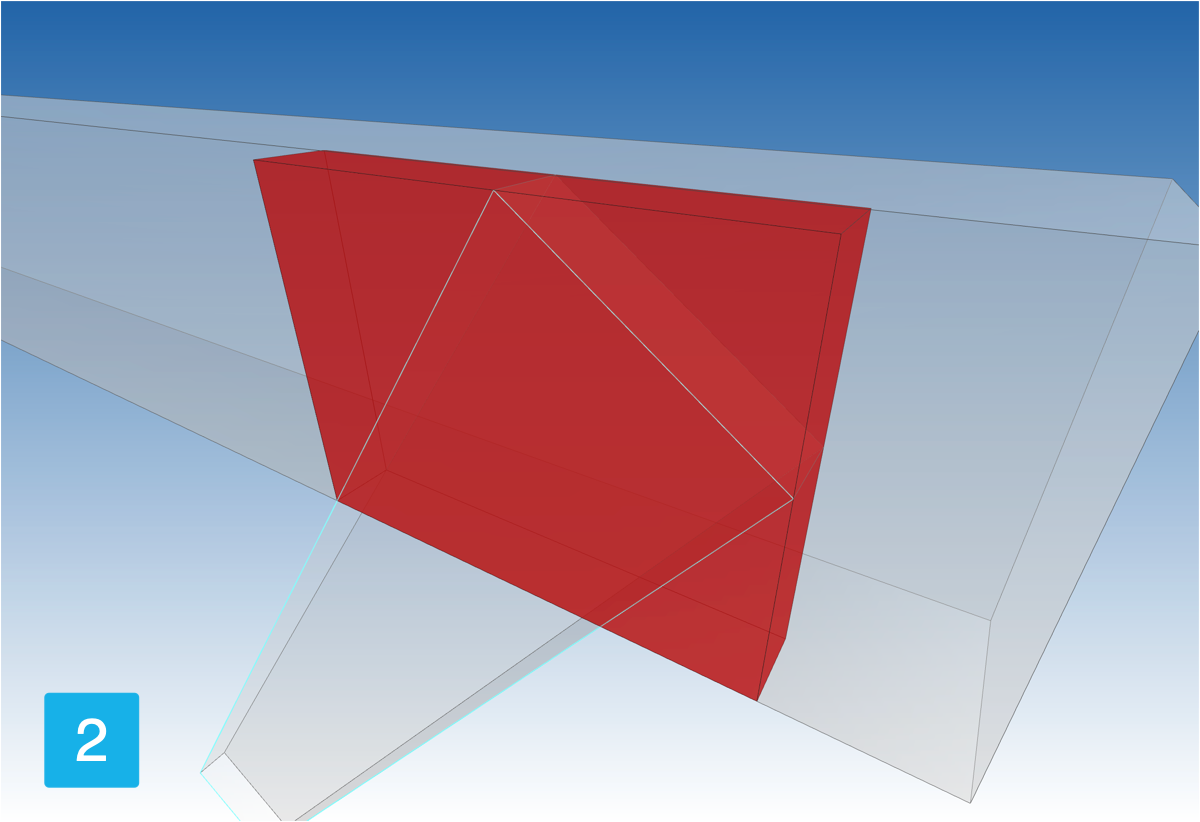

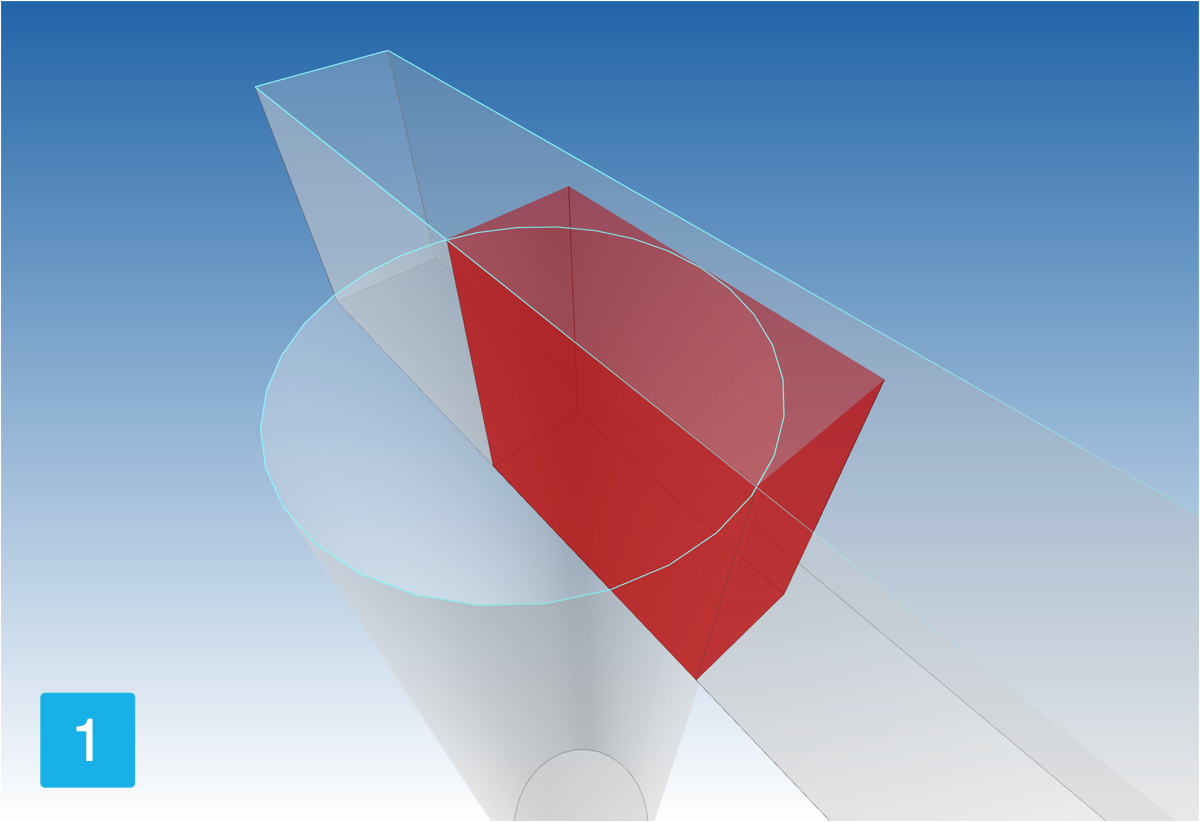

Por favor, ten en cuenta que las cajas de colisión en BIMcollab Zoom siempre están alineadas con los ejes X, Y y Z, por lo que las tolerancias solo pueden establecerse de acuerdo con estos ejes. Esta alineación puede afectar las acotaciones de las cajas de colisión para elementos redondos [1] o angulados [2].
