Navegar a través de un modelo federado

BIMcollab Zoom ofrece desde el panel de Navegación dos tipos de visualización de estructura de árbol que le permiten navegar por la estructura del modelo IFC federado, encontrar componentes específicos y revisar las propiedades de esos componentes.

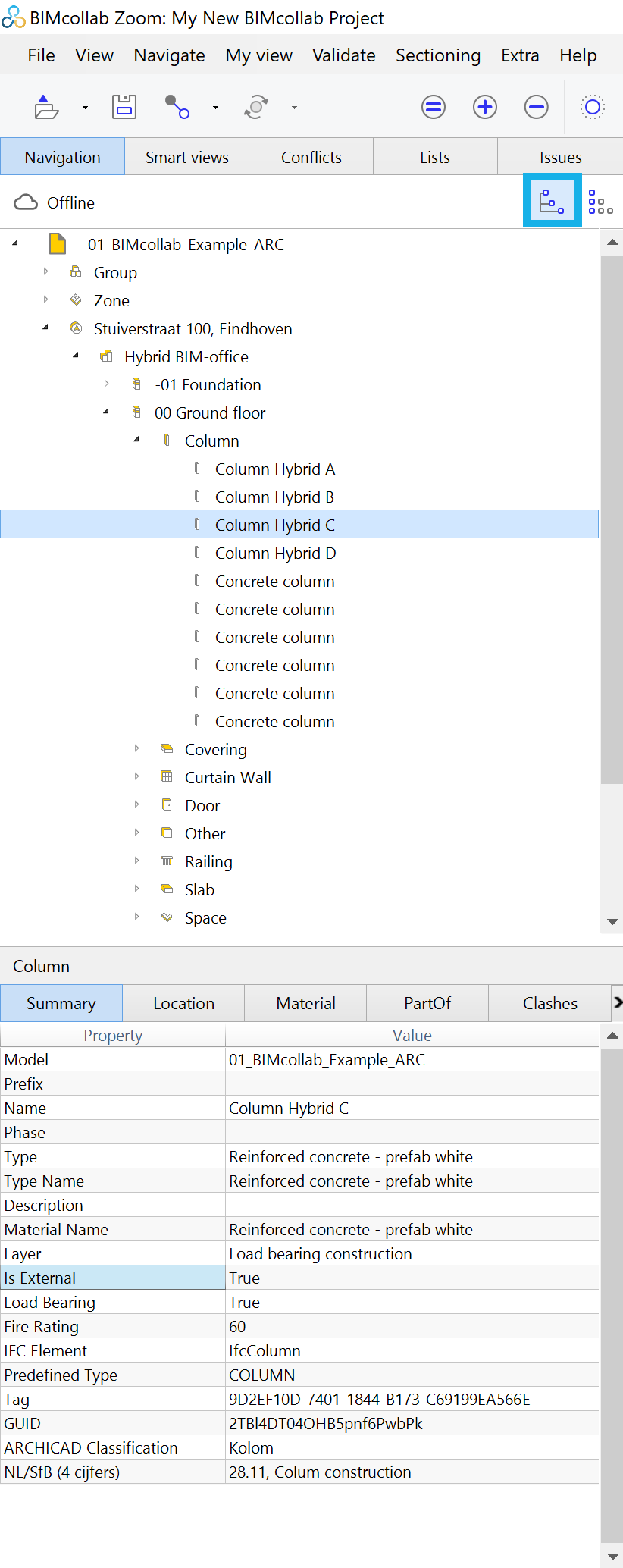

El Árbol de Modelo le permite navegar por la jerarquía de cada modelo individual. Proporciona información sobre qué componentes están incluidos en cada modelo, planta o cualquier otro elemento contenedor. Si se utilizan elementos contenedores como los conjuntos, puede visualizar su jerarquía en este árbol. Además, esta estructura de árbol es compatible con los grupos, sistemas y zonas (Por lo cual, podrás visualizar los elementos del modelo agrupados según estos contenedores).

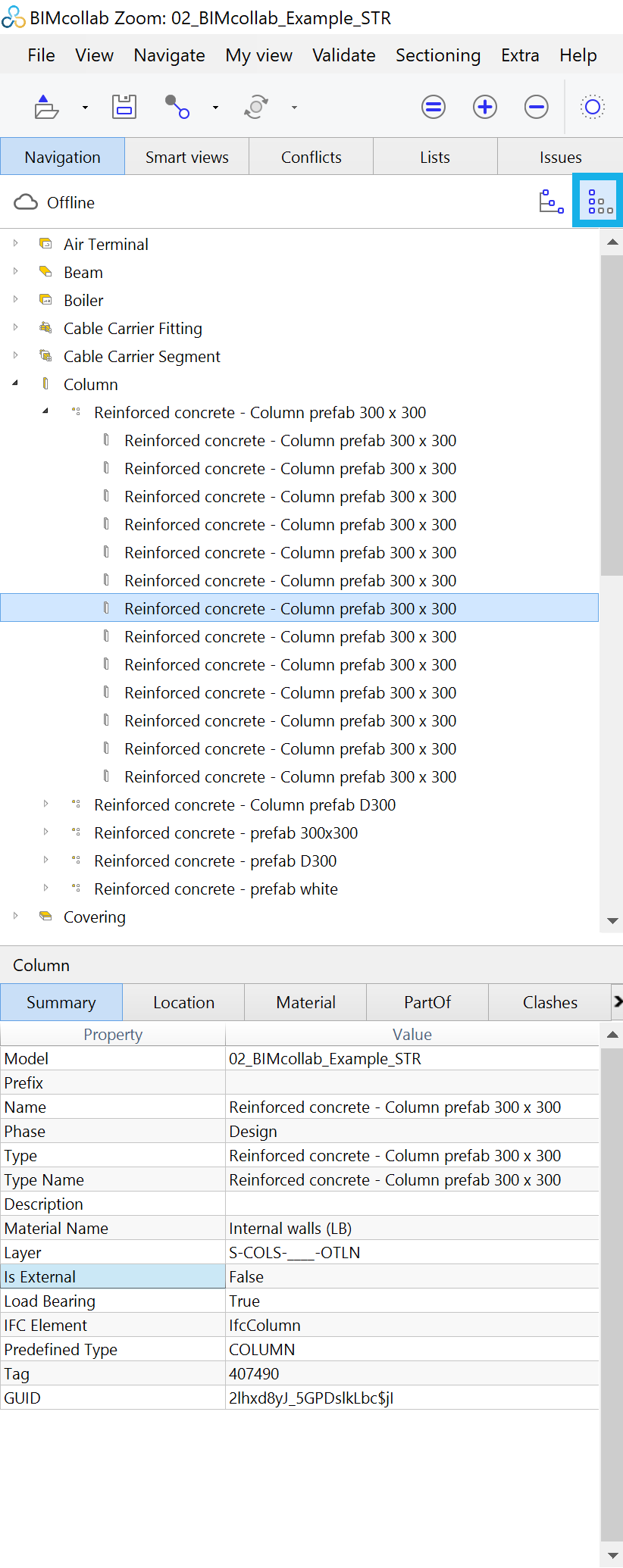

El Árbol de Tipos le proporciona una lista de todos los tipos de elementos IFC que se encuentran en el modelo federado. Todos los componentes presentes en el archivo IFC están agrupados por entidad y no por modelo. Esto significa que todos los muros de todo el modelo se muestran en una sola lista, ordenados por tipo. Este árbol es útil para ocultar o mostrar todos los elementos de una determinada categoría en todo el modelo federado.

Los componentes seleccionados en cualquiera de estas dos estructuras de árbol, también se seleccionarán en el modelo. Esto permite ejecutar operaciones desde el panel de navegación, como la creación de una caja de sección alrededor de la planta de un edificio o colorear entidades de un determinado tipo. Utilizando la función "Mi vista", los elementos individuales o las categorías completas que se encuentran en estos árboles pueden ser fácilmente aislados y visualizados en BIMcollab Zoom .

Algunos consejos para navegar por sus modelos de forma rápida y eficaz:

• Utilice las teclas de flecha arriba y abajo para navegar por las entidades, izquierda y derecha para contraer o expandir los niveles.
• Pulse la barra espaciadora para mostrar y ocultar los elementos seleccionados.
• Con la tecla "End" (Windows) o el "↘" (MacOS) realiza un zoom a los elementos.
• Utilice ctrl + B (Windows) o cmd + B (MacOS) para crear una caja de sección alrededor de su selección.
• Utiliza '+', '-' y '=' para crear y modificar tu "Mi vista".
• Mantenga pulsada la tecla "alt" durante las operaciones de "Mi vista" para modificar el conjunto de vistas sin visualizarlas directamente.
