Esta guía de inicio rápido describe el entorno de trabajo y las funcionalidades de BIMcollab Zoom. Te pondrá en marcha en muy poco tiempo.

Si aún no lo has instalado,descargare instalar BIMcollab Zoom primero.

Si usted es un usuario por primera vez, debeiniciar sesión en el inicio por primera vez.

Con BIMcollab Zoom puede:

1. Abra uno o más archivos IFC y nubes de puntos y navega a través del modelo federado

2. Navegue a través de las propiedades de IFC y realice comprobaciones de calidad manuales y automáticas

3. Recuperar datos y cantidades de IFC de los modelos
4. Evaluar los problemas de BIMcollab en las reuniones del equipo con los modelos disponibles y deje que los revisores se unan fácilmente al proceso de gestión de problemas


¿Prefieres más aprendizaje práctico? Ir a nuestra Academia BIMcollab e inscríbete en elBIMcollab Zoom curso básico.

Los usuarios en un espacio BIMcollab Nexus pueden usar elBIMcollab Modelo WebViewerpara cargar y ver sus archivos IFC directamente en la plataforma BIMcollab Nexus. Esta funcionalidad mejora la accesibilidad y la colaboración, proporcionando a los usuarios opciones sin interrupciones para explorar sus archivos IFC en línea.

Trabajar con modelos de nube IFC y Point

1. Cargue, descargue y actualice fácilmente los modelos de su proyecto. Leer más sobre sobrearchivos de carga
2. Carga los archivos IFC automáticamente y asegúrese de que todos los miembros tengan acceso a los últimos archivos mediante la configuración de un compartidoCarpeta de proyecto
3. Dale prefijos a los archivos para organizar los modelos. Leer más sobremodelos de clasificación


¿Busca una manera de almacenar y administrar sus modelos? BIMcollab Twin te tiene cubierto! Explora Twin

Vistas al árbol en la pestaña de navegación

Las vistas al árbol ofrecen una visión de la estructura de los modelos y los componentes que contienen. Ordenar y agrupar la vista del árbol en función de:

1. Árbol modelo, agrupado por modelo IFC cargado





2. Tipo de árbol, agrupado por tipos de objetos, combinado a partir de todos los modelos





Haga clic con el botón secundario en artículos en el árbol en cualquier nivel para mostrar opciones adicionales, como mostrar u ocultar objetos, y añadirles color.

Haga doble clic en un elemento del árbol para acercarlo.

1. Abra archivos E57 o basados en texto para visualizar nubes de puntos en Zoom

2. Combínate con IFC para comprobar †̃as-builtâ€TM contra †̃as-designâ€TM

3. Las nubes de puntos se pueden colorear, secciones y visualizar de la misma manera que los archivos IFC



Para nubes de puntos grandes puede utilizar la función de carga parcial para aumentar el rendimiento. Haz esto haciendo clic con el botón derecho en el archivo del árbol.

Más información sobreTrabajar con nubes de puntos.

Navegación de navegación

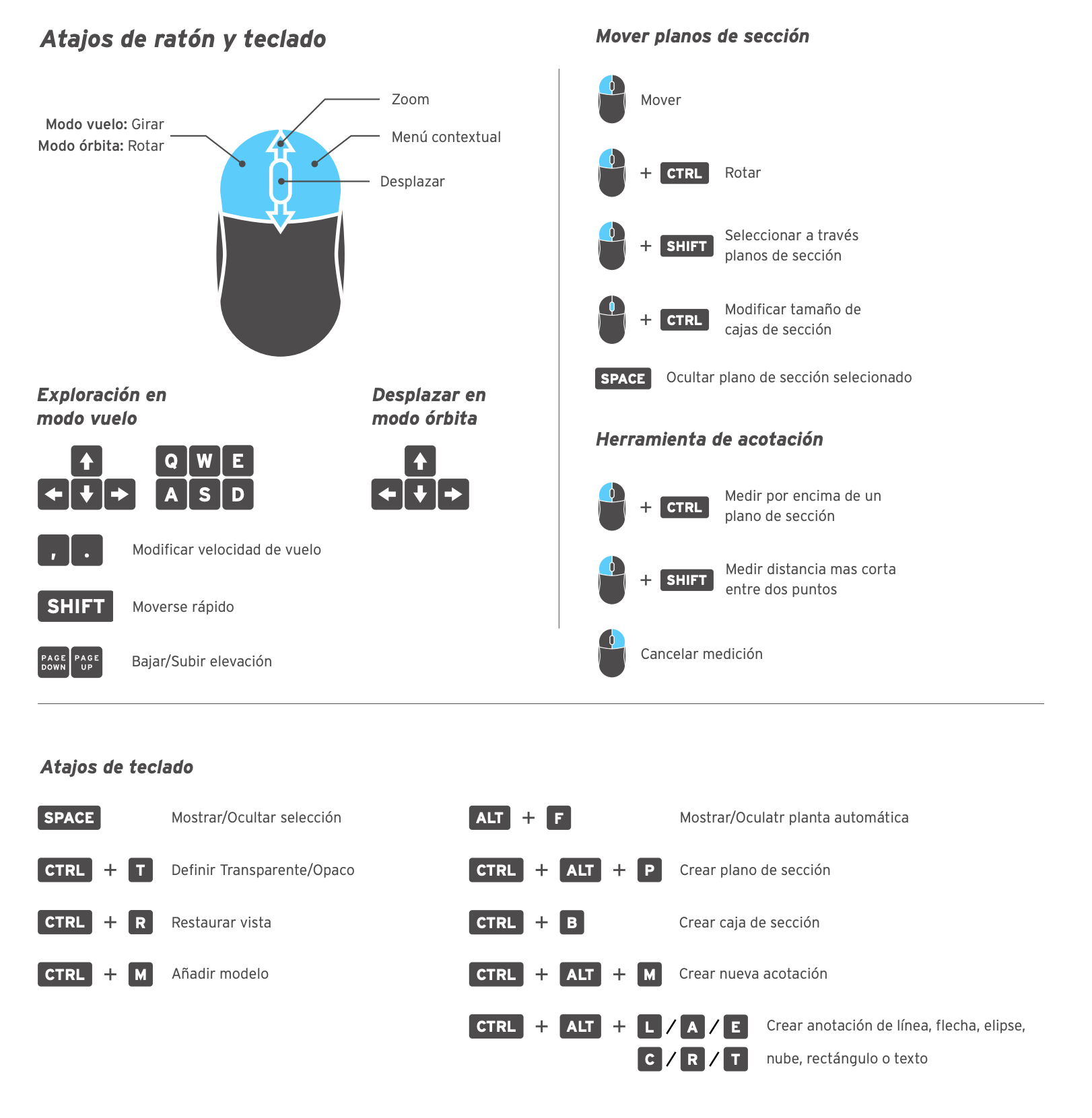

Encuadernaciones de ratón y teclado

Anotaciones

1. Agregue texto, líneas, flechas, círculos, rectángulos o nubes a sus vistas 3D para enfatizar áreas específicas de interés

2. Las anotaciones se crean en el plano haciendo clic
   Sostenga SHIFT para colocar anotaciones en el plano frente a la cámara

3. Seleccione anotaciones para cambiar propiedades como espesor de línea, color y flecha

4. Cambie el tamaño con los agarres o arrastre para moverlos en su plano. Utilice SHIFT para compensar ese avión

5. Las anotaciones se guardan con problemas y se pueden cargar en BIMcollab Nexus





Dimensión

1. Anotar problemas con la herramienta de dimensionamiento 3D

2. Mueva el cursor y coloque el cursor por encima del punto de partida de la medición

3. Comience en un borde, esquina o un plano que será indicado por el cursor del ratón más:

1. Los bordes se resaltarán en rojo

2. Las esquinas serán indicadas por un círculo

3. Los aviones serán indicados por un cuadrado

4. Reciba una vista previa de la medición a medida que mueve el cursor del ratón



Encontrar más consejos sobreDimensión.

Colores

1. Resalte cualquier componente o conjunto de componentes

2. Los colores se guardarán con problemas subidos a BIMcollab o exportados a un archivo BCF

3. Vea los colores almacenados en problemas de otro software



Para obtener más información sobre cómo agregar colores a los componentes, consulte el artículoCambie manualmente el color de componentes específicos

Vistas inteligentes

1. Las vistas inteligentes le permiten definir filtros para mostrar y colorear objetos en función de sus propiedades

2. Las vistas inteligentes se pueden utilizar para obtener información rápidamente sobre la calidad de la información en su modelo BIM en función de los requisitos

3. Utilice el color automático para clasificar automáticamente los componentes en función de los valores de la propiedad seleccionada
   La leyenda se puede utilizar para pasar interactivamente por todos los materiales, clasificaciones o cualquier propiedad que desee

4. Las vistas inteligentes se pueden compartir con los miembros del equipo a través de la sincronización BIMcollab, o se pueden exportar

5. Usar elListado de propiedades de la función de color automático(no una función Zoom Free)para mostrar rápidamente los valores de suma, promedio, mínimo o máx para las propiedades numéricas de su proyecto. Zoom enumerará todas las propiedades en función de sus criterios y aplicará el operador de su elección.



Encuentra muchos más consejos sobretrabajar con vistas inteligentes.

Detección de choques (Requiere una licencia Zoom)

1. Utilice la detección de choques para localizar componentes o duplicados. Puede elegir grupos predefinidos de componentes y establecer tolerancias

2. Zoom ofrece opciones para agrupar sus problemas en función de varias propiedades y permite tres modos de visualización diferentes: predeterminado, seleccionado y esquemático

3. Al revisar los resultados, utilice el problema de generación por lotes para reportar múltiples enfrentamientos o grupos de enfrentamientos como problemas

4. Se pueden utilizar reglas de ejemplo totalmente funcionales. Puedes encontrarlos aquí:Ejemplo de proyectos y plantillas



Descubre más sobredetección de choques.

Validación de propiedades (IDS)(Requiere una licencia Zoom)

Descubre más sobreValidación de IDS

Comprobación de distancia(Requiere una licencia Zoom)

El control a distancia en BIMcollab Zoom garantiza que los elementos de un modelo tengan el espaciado o aclaramiento requeridos. Puede establecer una distancia mínima, y la herramienta resaltará cualquier área donde los elementos estén demasiado cerca marcándolos con dimensiones rojas. Esto le ayuda a detectar y solucionar rápidamente conflictos potenciales en su diseño.

Descubre más sobreComprobación de distancia.

Listas (Requiere una licencia Zoom)

Las listas se utilizan para extraer propiedades y cantidades de los modelos IFC y compartir estos resultados dentro de un proyecto. BIMcollab Zoom con los usuarios con unlicenciayDerechos de edición de zoompuede crear y editar listas.

Existen tres tipos de listas:

1. Mesa de inmuebles

2. Red de pivote

3. Datos del panel (solo compartidos)





Más información sobreListasdesde el centro de ayuda.

Compartir vistas inteligentes, reglas de choque y listas

Cuando está conectado a un proyecto en BIMcollab, el nodo compartido se habilita. Las reglas dentro de este nodo se almacenan sobre una base de proyecto y se comparten con todo el equipo.

Arrastre y suelte reglas o creelas directamente en el nodo compartido.

BIMcollab Zoom con los usuarios conDerechos de edición de zoompuede crear vistas inteligentes en el nodo compartido. Para crear reglas de choque y definiciones enumerar también necesitan unaLicencia de zoom.

Propiedades inteligentes(Requiere una licencia Zoom)

Cuando se trabaja con archivos IFC entregados por varios autores, es inevitable que contengan terminología diferente. Esto puede limitar drásticamente el flujo de información y obstaculizar la validación del modelo.

Para ayudarle a reorganizar y estructurar los datos BIM, BIMcollab Zoom presenta propiedades inteligentes.

Las propiedades inteligentes en BIMcollab Zoom son propiedades definidas por el usuario, basadas en atributos de objeto existentes.

En un proyecto BIM, estos son algunos problemas que puede encontrar:

1. Diferentes modelos contienen diferentes idiomas, abreviaturas o tipográficos, lo que resulta en múltiples formas de escribir el mismo valor.
2. Los valores se pueden encontrar en diferentes propiedades para diferentes elementos. Por ejemplo, para un elemento, 'Volumen' se define en cantidades básicas, mientras que para otro elemento está bajo dimensiones.


Para abordar estas limitaciones, Smart Properties le ayudará a estructurar y reorganizar los datos BIM en sus modelos.

Más información sobrePropiedades inteligentes

Colaborar

Gestión de problemas

1. Conéctate a un proyectoen BIMcollab Nexus para la mejor experiencia. Alternativamente, utilice la importación manual de archivos BCF.

2. Cree nuevos problemas o revise y administre los existentes directamente desde la ventana 3D. Publique todos los cambios en BIMcollab Nexus.

3. Administre las propiedades de emisión seleccionando tipo, área, etiqueta, hito o estado y asigne problemas a los miembros del equipo para el seguimiento.

4. Todas las características de gestión de problemas de BIMcollab se pueden encontrar en la pestaña de problemas, cuando se conectan a un proyecto.



Ahorre tiempo y cree grandes problemas conbuena gestión de problemas.

Problemas inteligentes (requiere una licencia Zoom)

Cuando se conecta a un proyecto en BIMcollab Nexus, los conflictos encontrados con detección de Clash, validación IDS o comprobación de distancia se pueden informar aProblemas inteligentes.

1. Smart Issues conocen el conflicto que representan, a qué elementos pertenecen y cuál es su estado en BIMcollab Zoom.
2. La vista 3D de BIMcollab Zoom da comentarios sobre si el conflicto sigue activo o se resuelve al acercarse al problema, cuando está utilizando una licencia Zoom activa.

3. Los problemas pueden actualizarse automáticamente de acuerdo con el estado más reciente del conflicto.

4. Debido a que los problemas inteligentes se comparten con BIMcollab Nexus, es imposible reportar accidentalmente cualquier conflicto ya reportado, incluso si se detecta el mismo conflicto a través de múltiples reglas de validación.




Descubre más sobreProblemas inteligentes.
