Eine Kollisionsregel erstellen

1. Starten Sie BIMcollab Zoom mit einer Zoom-Lizenz

2. Öffnen Sie ein vorhandenes Projekt oder laden Sie eine Reihe von Modellen manuell

3. Wählen Sie den Reiter "Konflikte"

4. Alle Kollisionsregeln müssen einem Kollisionsregelsatz hinzugefügt werden.
   Erweitern Sie 'Lokal' oder 'Geteilt', und wählen Sie einen vorhandene Regelsatz aus. Wenn noch kein Kollisionsregelsatz vorhanden ist, erstellen Sie einen neuen, indem Sie auf die Schaltfläche [+] klicken oder mit der rechten Maustaste auf "Lokal" oder "Geteilt" klicken und "Hinzufügen eines Kollisionsregelsatzes" wählen. Es wird automatisch ausgewählt, sobald es erstellt wurde.




5. Klicken Sie erneut auf die Schaltfläche [+], um eine neue Kollisionsregel zu erstellen oder klicken Sie mit der rechten Maustaste auf den Kollisionsregelsatz und wählen Sie "Hinzufügen einer Kollisionsregel"

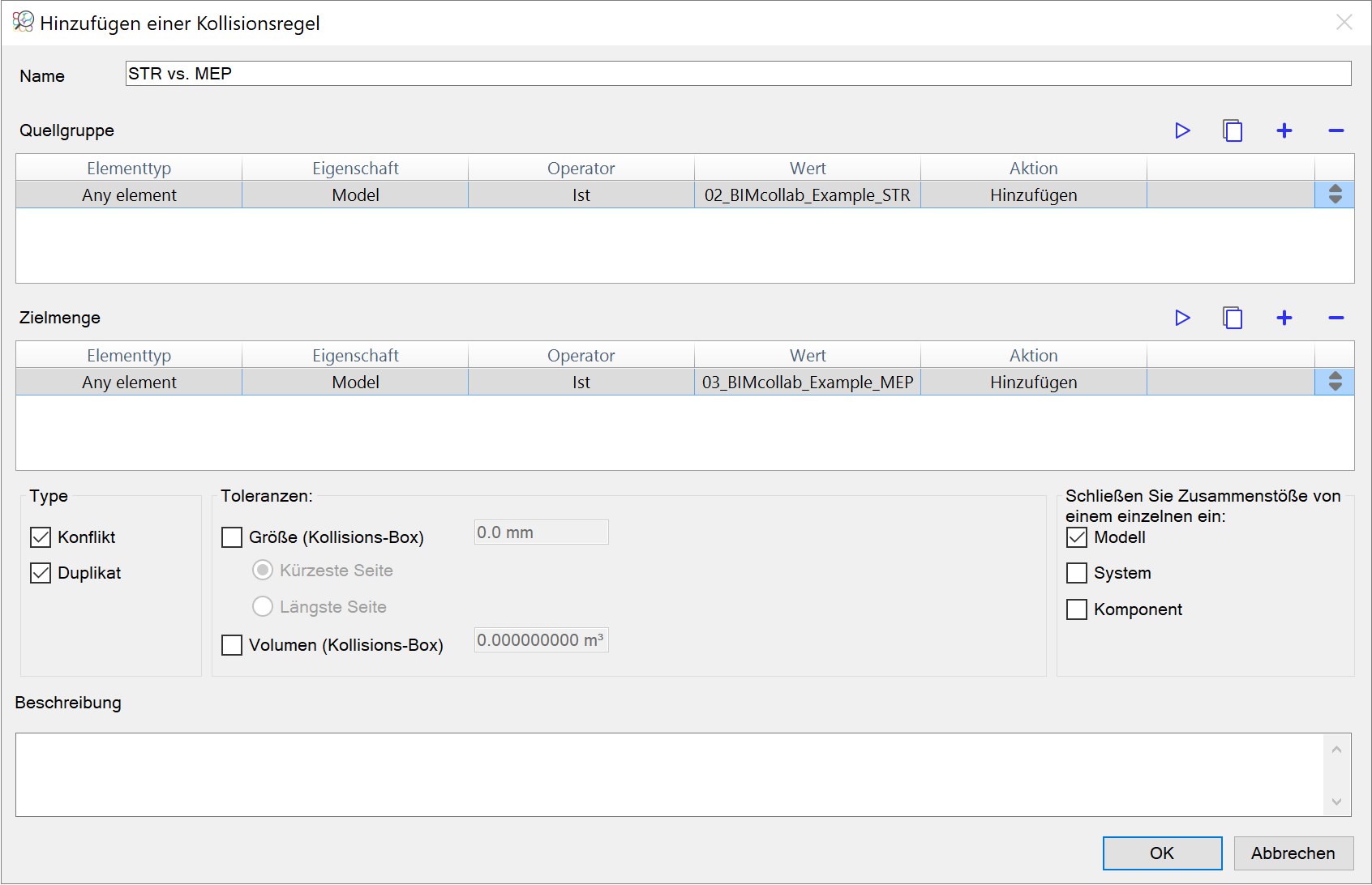

6. Beim Erstellen eines neuen Kollisionsregelsatzes können Sie die folgenden Felder bearbeiten:

1. Name
   Geben Sie Ihrem Regelsatz einen eindeutigen Namen. Der Name kann später an Issue-Titel angehängt werden, damit diese in BIMcollab Nexus besser durchsucht werden können.
2. Quellen-Satz
   Definieren Sie eine Reihe von Komponenten, die als Quellen-Satz verwendet werden, indem Sie sie durch Definieren von Regeln herausfiltern. Jede Regel besteht aus
1. Ein Elementtyp, den Sie dem Satz hinzufügen möchten (z. B. Wände, Türen, Säulen)

2. Eine Eigenschaft, einen Operator und einen Wert, um Elemente mit einem bestimmten Eigenschaftswert herauszufiltern

3. Die Aktion, die festlegt, ob die gefundenen Elemente zum Satz hinzugefügt oder daraus entfernt werden sollen

   Testen Sie Ihren Satz, indem Sie auf die Schaltfläche Ausgewählten Satz anzeigen klicken. Das Ergebnis wird in der 3D-Ansicht angezeigt
3. Ziel-Satz
   Definieren Sie eine Reihe von Komponenten, die wie der Quellen-Satz als Ziel-Satz verwendet werden.
4. Type
   Legen Sie fest, ob Sie nach Konflikten, Duplikaten oder beidem suchen wollen.
5. Toleranzen
   Ändern Sie bei Bedarf die Standardtoleranzen in Bezug auf Eindringtiefe, Volumen oder beides.
6. Zusammenstöße von einem einzelnen einschließen
   Definieren Sie, ob das Kollisionsergebnis Kollisionen enthalten darf, die im selben Modell gefunden wurden. Sie können zusätzliche Issues hinzufügen, die in einem einzelnen System oder in einem einzelnen Komponente auftreten.
7. Beschreibung
   Versehen Sie die Kollisionsregel mit einer klaren Beschreibung, damit Sie und ihre Teammitglieder leicht erkennen können, wozu sie dient.




7. Klicken Sie auf OK, um die Kollisionsregel zu speichern

8. Führen Sie die Kollisionsregel mit einem Doppelklick aus. Um einen ganzen Satz von Kollisionsregeln auszuführen, doppelklicken Sie auf den Kollisionsregelsatz. Klicken Sie auf die Schaltfläche Ausführen , um alle Kollisionsregeln auszuführen.


9. Die Ergebnisse des Kollisionstests finden Sie dann im Ergebnisfenster.

Die Registerkarte "Geteilte Konflikte" enthält sowohl Kollisionsregeln für die Kollisionserkennung als auch IDS-Spezifikation für die Überprüfung von Eigenschaften.

Gruppierung

Standardmäßig werden Kollisionen nach der Ausgangskomponente, der nächstgelegenen Rasterposition und der Geschossebene gruppiert. Um dies zu ändern, klicken Sie auf 'Gruppeneinstellung ändern' .

Zusätzlich zu den Standardoptionen kann eine weitere Eigenschaft ausgewählt werden.

Der Name der Kollisionsgruppe wird wie folgt aufgebaut sein: Bauteil (1), Eigenschaft (2), nächstgelegenes Raster (3), Geschossebene (4).

Ansichtsmodi

Standardmäßig werden Konflikte im schematischen Modus angezeigt. Der Benutzer kann zwischen einer Reihe von Ansichtsmodi wählen, die bestimmen, wie das Issue angezeigt wird, durch Klicken auf die Schaltfläche 'Kollisionsanzeigemodus ändern' .
Es stehen drei Ansichtsmodi zur Verfügung:

1. Normal: Zeigt die kollidierenden Komponenten an wie im Bildschirm vorher festgelegt (Smart Views können dies beeinflussen)

2. Ausgewählt: Zeigt die kollidierenden Komponenten an und wählt diese aus

3. Schema: Zeigt die kollidierenden Komponenten durchsichtig an und markiert den Kollisionsbereich


Issues generieren

Aus den Ergebnissen des Clash-Tests können auf unterschiedliche Weise Issues erzeugt werden, je nachdem, ob Sie mit einem Projekt verbunden sind oder nicht.

Wenn Sie mit einem Projekt auf BIMcollab Nexus verbunden sind

Wenn Sie mit einem Projekt auf BIMcollab Nexus verbunden sind, können Sie Kollisionen an Smart Issues melden, um den Status der gemeldeten Kollisionen einfach zu verfolgen.

Um mehr über diesen Arbeitsablauf zu erfahren, lesen Sie den Artikel Erstellen von Smart Issues indem Sie Kollisions-Ergebnisse melden.

Stellen Sie sicher, dass Sie mit dem richtigen BIMcollab-WebRaum und -Projekt verbunden sind, bevor Sie die Issues generieren.

Im Offline-Modus

Wählen Sie ein oder mehrere Ergebnisse in der Liste aus und klicken Sie auf Issue Stapelgenerierung .
