Messungen im BIMcollab Model WebViewer

Messungen im BIMcollab Model WebViewer


Lesen Sie mehr über andere Funktionen des BIMcollab Model WebViewer in diesem Artikel: Quick Start Guide BIMcollab Model WebViewer

Es gibt drei Möglichkeiten, die im BIMcollab WebViewer zum Erstellen von Messungen verwendet werden können: (1) Punkt-zu-Punkt-Messung,  (2) Lasermessung und (3) Koordinatenmessung .
Um zwischen diesen zu wechseln, klicken Sie auf den Pfeil bei "Messungsart wählen".



 (1) Punkt-zu-Punkt-Messung

Mit diesem Werkzeug können Sie den Abstand zwischen zwei Punkten messen.
Die Punkt-zu-Punkt-Messung verfügt über einen Einrastmechanismus, der es dem Zeiger ermöglicht, leicht an Elementecken und -flächen einzurasten. Dies ermöglicht es den Benutzern, innerhalb des WebViewers genaue Messungen von Punkt zu Punkt, Oberfläche zu Punkt oder Oberfläche zu Oberfläche vorzunehmen.

Im folgenden Beispiel wird die Höhe der Treppe bestimmt, indem der erste Punkt auf der untersten Stufe und der zweite Punkt auf dem Treppenabsatz platziert wird. Im nächsten Beispiel werden die diagonalen Messungen durch Fangen zwischen zwei Punkten erstellt.





 (2) Laser-Messung

Mit diesem Werkzeug kann der Benutzer einen Punkt im Modell platzieren, der drei Laserlinien auslöst, die sich in Richtung der X-, Y- und Z-Achse erstrecken. Wenn die Laserlinie von beiden Seiten auf ein Objekt trifft, erscheint eine Bemaßung auf der Linie und die Linie wird durchgezogen, andernfalls bleibt die Linie gestrichelt und es erscheinen keine Bemaßungen.

Im angegebenen Beispiel wurde eine vertikale Schnittebene verwendet, um das Innere eines Raumes zu betrachten. Durch die Positionierung des Laserpunkts in der Mitte des Raums wurden die Maße für die Z- und X-Achse ermittelt.



Dieser Laserpointer kann auch bei der Messung von Winkeln helfen. Er wird einfach auf eine schräge Fläche gelegt und zeigt den Grad der Neigung an.




 (3) Koordinatenmessung

Dieses Werkzeug zeigt die XYZ-Koordinaten eines Punktes in Bezug auf den Modellursprung (IFC 0,0,0) an, wenn er auf einer beliebigen Geometriefläche platziert wird. Wenn Sie dieses Werkzeug auswählen, wird Ihrem Cursor ein Punkt hinzugefügt, den Sie über die Geometrie Ihres Modells bewegen können, um eine Live-Koordinate anzuzeigen.

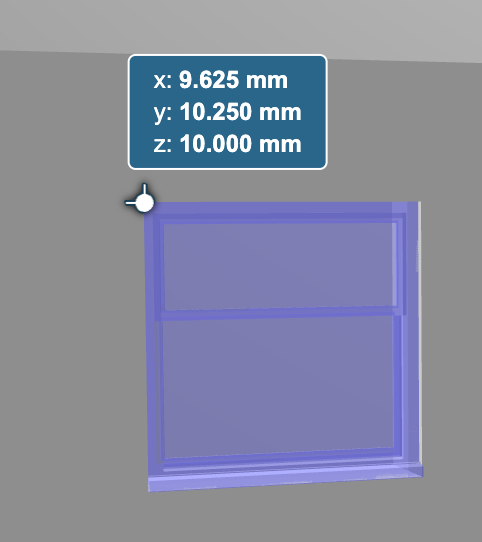

Wenn Sie mit dem Mauszeiger auf ein Element klicken, für das Koordinaten benötigt werden, können Sie eine Anmerkung mit den XYZ-Koordinaten dieses bestimmten Punktes auf dem Element erstellen.
Dies kann zur Bestimmung der genauen Standortdaten in Ihrem Modell verwendet werden.



Steuerung mehrerer Messungen

Sie können so viele Messungen hinzufügen, wie Sie benötigen, um die Abmessungen Ihres Gebäudes zu verstehen, und Sie können eine Kombination von Messwerkzeugen verwenden.

Wenn eine Messung platziert und ausgewählt wurde, erscheint die Messungssteuerungsleiste.



 Einige Aktionen, die Sie über die Kontrollleiste ausführen können, sind:

 Drehen Sie eine Messung, die die Messlinie an der Stelle ausrichtet, an der der gegenüberliegende Punkt platziert wurde. Sie können sehen, wo sich dieser befindet, indem Sie der gestrichelten gelben Linie folgen.








Löschen Sie eine Messung, indem Sie die zu löschenden Messungen auswählen und dann auf dieses Symbol klicken.
Löschen Sie alle in der Modellansicht vorhandenen Messungen.
 Zeigt an, wie viele Messungen ausgewählt sind.

Sie können Messungen mehrfach auswählen, indem Sie die "CTRL"- oder "CONTROL"-Taste gedrückt halten.
Um mehr als eine Messung in einem Durchgang hinzuzufügen, können Sie die "CTRL"- oder "CONTROL"-Taste gedrückt halten, wenn Sie Laser- oder Koordinatenmessungen platzieren.
Standardmäßig werden Lasermessungen senkrecht zu der Fläche durchgeführt, auf der der erste Punkt platziert wurde.
Diese Einschränkung kann auch vorübergehend deaktiviert werden, indem die Taste "SHIFT" gedrückt gehalten wird, um eine direkte Messung durchzuführen.
Sie können einfach umschalten, von welchem Punkt aus die Messung angezeigt werden soll, indem Sie die "ALT"- oder "COMMAND"-Taste drücken (eine Messung spiegeln).
