Grundlagen über das Erstellen von Smart-Views

Grundlagen über das Erstellen von Smart-Views

Smart-Views dienen zur regelbasierten Filterung und Farbgebung von Objekten. Anhand von Werten können Sie Komponenten im 3D-Fenster ein- und ausblenden oder einfärben. Ideal für die visuelle Prüfung der Spezifikationsanforderungen des InformationsLieferungsHandbuches. Smart-Views sind eine Funktion von Zoom Free.

Erstellen einer neuen Smart-View

  1. Starten Sie BIMcollab Zoom
  2. Wählen Sie das Register Smart-Views
  3. Verbinden Sie sich mit einem Projekt auf BIMcollab Nexus oder laden Sie eine Reihe von Modellen manuell
  4. Erweitern Sie "Lokal" oder "Geteilt" und wählen Sie ein Smart-View-Set aus, in dem Sie die neue Smart-View erstellen möchten.

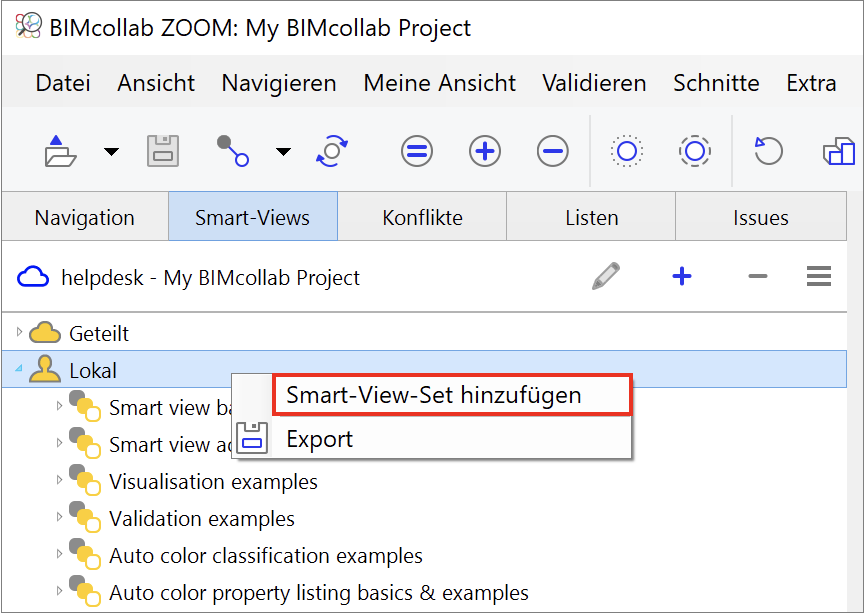

    Falls erforderlich, können Sie ein neues Smart-View-Set erstellen, indem Sie auf die Schaltfläche [+] klicken oder mit der rechten Maustaste auf "Lokal" oder "Geteilt" klicken und "Smart-View-Set hinzufügen" wählen. Das neue Set wird nach der Erstellung automatisch ausgewählt.

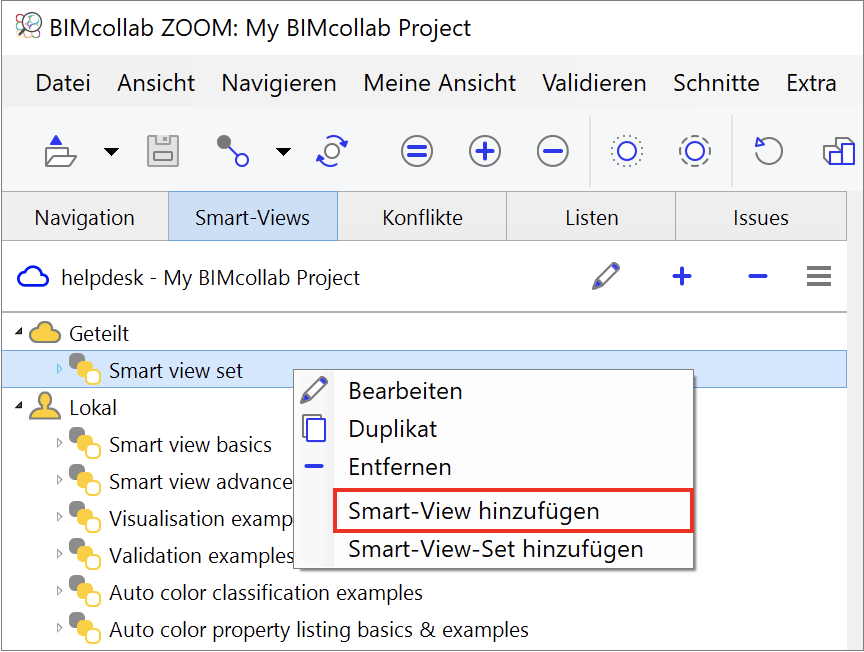

  5. Klicken Sie erneut auf die Schaltfläche [+], um eine neue Smart-View in der ausgewählten Smart-View-Set zu erstellen.


    Sie können Smart-Views mit Ihrem Team teilen, indem Sie Smart-Views von "Lokal" nach "Geteilt" ziehen oder sie direkt in "Geteilt" erstellen.
    Wenn Sie eine Smart-View in "Geteilt" erstellen möchten, stellen Sie sicher, dass Sie mit dem richtigen WebRaum und Projekt verbunden sind und dass Sie Zoom-Verteilungsrechte im Projekt haben. Eine Zoom-Lizenz ist auch erforderlich, um Smart Views in BIMcollab Zoom zu teilen, zu importieren oder zu exportieren.
  6. Geben Sie Ihrer Smart-View einen klaren und eindeutigen Namen.
  7. Definieren Sie eine Gruppe von Regeln, um festzulegen, welche Elemente in der Smart-View angezeigt und eingefärbt werden sollen. Fügen Sie Regeln hinzu, indem Sie auf die Schaltfläche  klicken, löschen Sie bestehende Regeln mit dem Schaltfläche , oder duplizieren Sie bestehende Regeln, indem Sie auf die Schaltfläche  klicken.
    1. Standardmäßig werden in der ersten Zeile alle Elemente des Projekts zur 3D-Ansicht hinzugefügt.
      Jede Regel besteht aus:
      1. Ein Elementtyp, der dem Filter hinzugefügt werden soll (z. B. Wände, Türen, Säulen)
      2. Eine Eigenschaft, einen Operator und einen Wertdie verwendet werden, um Elemente mit einem bestimmten Eigenschaftswert herauszufiltern
      3. Eine Aktion, die festlegt, ob die gefundenen Elemente der Auswahl hinzugefügt oder entfernt werden sollen, und ob sie eine Überschreibung erhalten sollen

  8. Verwenden Sie das Kontrollkästchen 'Bauteilkomponenten einschließen', um festzulegen, ob Sie Unterkomponenten in Ihre Auswahl einbeziehen oder ausschließen möchten.


    Unterkomponenten sind einzelne Teile einer größeren Komposition. Dies ist häufig bei Baugruppen wie Vorhangfassaden der Fall, die aus Teilen wie Pfosten, Paneelen und Gittern bestehen, oder bei WebRäumen und Gebäudegeschossen, wo Elemente wie Möbel oder Strukturelemente als Unterteile betrachtet werden. Die Arbeit mit Unterkomponenten kann große Auswirkungen auf Ihre Smart Views Regeln haben.

  9. Testen Sie das Set, indem Sie auf die Schaltfläche um das ausgewählte Set anzuzeigen
  10. Versehen Sie die Smart-View mit einer klaren Beschreibung, damit ihr Zweck leicht erkennbar ist
  11. Wenn Sie im Regelsatz die Aktion "Automatische Färbung" gewählt haben, können Sie auch eine Automatische Färbung Eigenschaftsliste definieren (Funktionalität unter Lizenz)
    Eine zusätzliche numerische Eigenschaft wird der Autofarben-Legende hinzugefügt, wenn die Smart-View ausgeführt wird. Wählen Sie die aufzuführende Eigenschaft sowie den gewünschten Wert

  12. Klicken Sie auf "Speichern"
  13. Sobald die intelligente Ansicht erstellt wurde, können Sie die intelligente Ansicht ausführen
    1. Mit einem Doppelklick auf die Ansicht wird das Modell in der 3D-Ansicht gefiltert und eingefärbt.
    2. Klicken Sie mit der rechten Maustaste, um die Komponenten in Meine Ansicht anzuzeigen.

Die verschiedenen Aktionen

Wenn Sie eine Gruppe von Komponenten erstellen, die in der Smart-View angezeigt werden sollen, können Sie mehrere Aktionen mit den ausgewählten Komponenten durchführen:
  1. Hinzufügen
    Die Komponenten werden der 3D-Ansicht hinzugefügt.
    Vergewissern Sie sich, dass die erste Regel der Smart-View immer eine Aktion "Hinzufügen" enthält, sonst ist die Ansicht leer.
  2. Entfernen
    Die Komponenten werden aus dem zuvor hinzugefügten Satz von Komponenten entfernt
  3. Andere entfernen
    Alle Komponenten, mit Ausnahme derjenigen mit der gewählten Eigenschaft, werden aus der 3D-Ansicht entfernt
  4. Farbig einstellen
    Die gewählten Komponenten erhalten die gewählte Farbe override
  5. Durchsichtig einstellen
    Die ausgewählten Komponenten werden transparent eingestellt
  6. Undurchsichtig einstellen
    Die ausgewählten Komponenten werden undurchsichtig eingestellt
  7. Hinzufügen & farbig einstellen
    Kombiniert die Aktionen Hinzufügen und Farbig einstellen in einer Regel
  8. Hinzufügen & durchsichtig einstellen
    Kombiniert die Aktionen Hinzufügen und Durchsichtig einstellen in einer Regel
  9. Und...
    Fügen Sie mehrere Eigenschaften für dieselben Elemente hinzu. Nur Elemente, die alle Eigenschaften in der Reihenfolge erfüllen, werden hinzugefügt
  10. Automatische färbung
    Farbkodierung aller ausgewählten Komponenten auf der Grundlage der angegebenen Eigenschaft. Alle Komponenten mit dem gleichen eindeutigen Wert für die gewählte Eigenschaft erhalten die gleiche Farbe
    Die Farben mit den entsprechenden Werten werden nach dem Ausführen der Smart-View in der automatischen Farblegende angezeigt
Entdecken Sie die Möglichkeiten der Smart-Viers, indem Sie unsere Beispielsätze für Smart-Views herunterladen.

ENGLISCH | 2 MIN SEHEN
