Gleichartige Komponenten filtern und finden

Gleichartige Komponenten filtern und finden

In BIMcollab ZOOM haben Sie die Möglichkeit, Elemente zu finden oder auszublenden, die dem ausgewählten Element ähnlich sind.

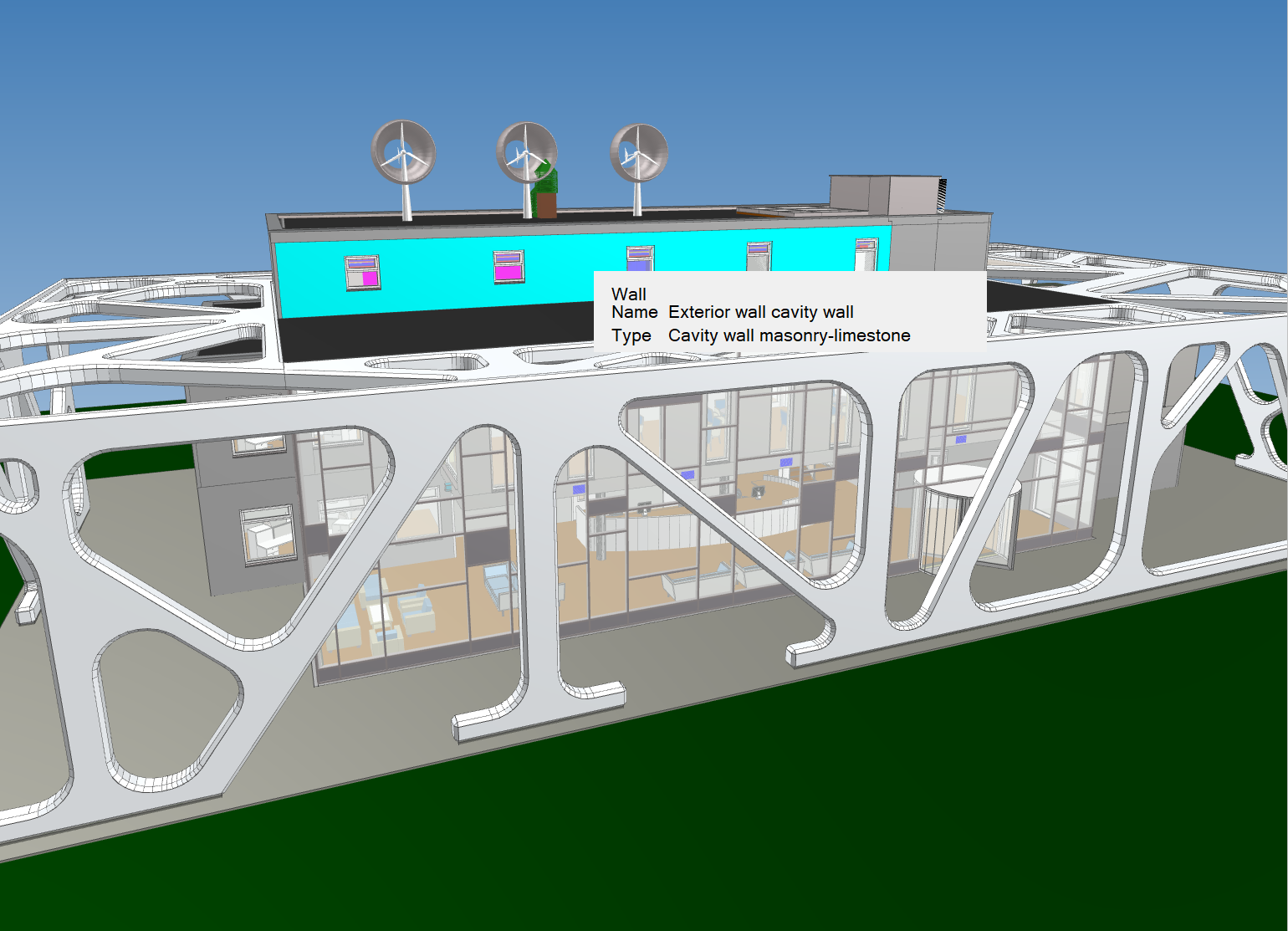

  1. Wählen Sie ein Element für das Sie ähnliche Komponenten im 3D-Fenster oder im Modellbaum anzeigen möchten



  2. Wechseln Sie zum Bedienfeld "Eigenschaften" und klicken Sie mit der rechten Maustaste auf eine beliebige Eigenschaft in der Registerkarte Summary, z. B. den Materialnamen.

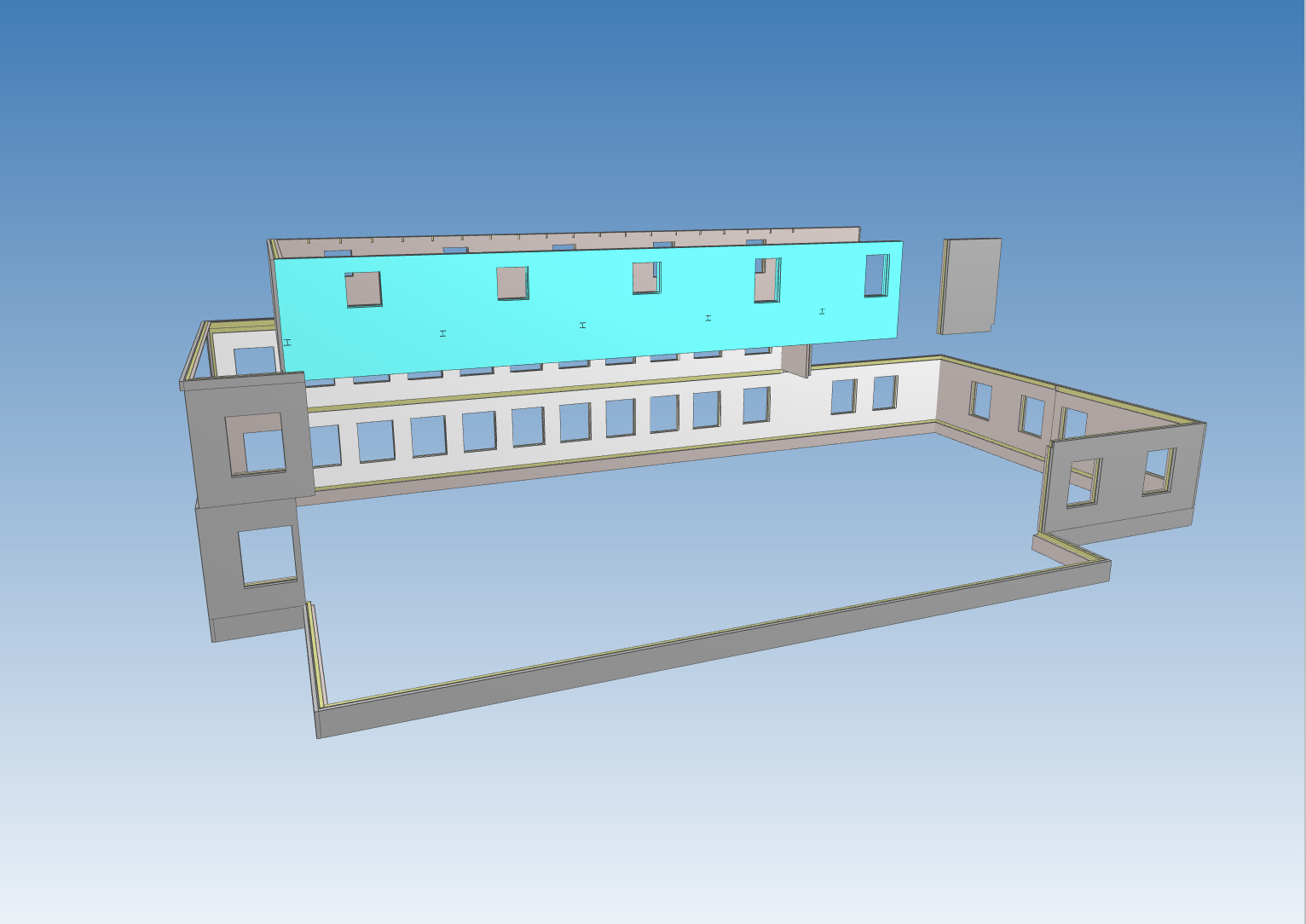

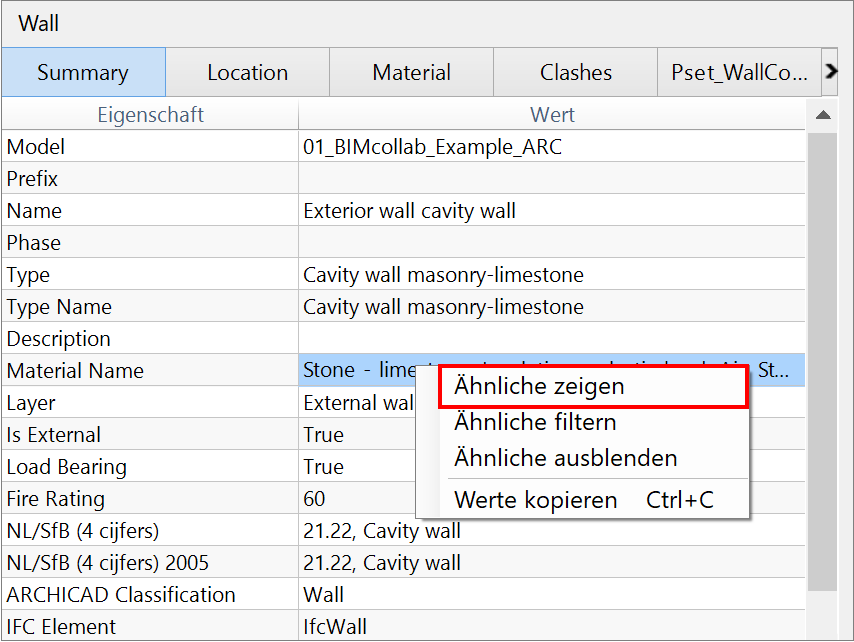

  3. Wählen Sie "Ähnliche zeigen". Das Modell wird dann nach allen Elementen mit identischen Werten in diesem Eigenschaftsfeld durchsucht. Diese Elemente werden in der 3D-Ansicht angezeigt.

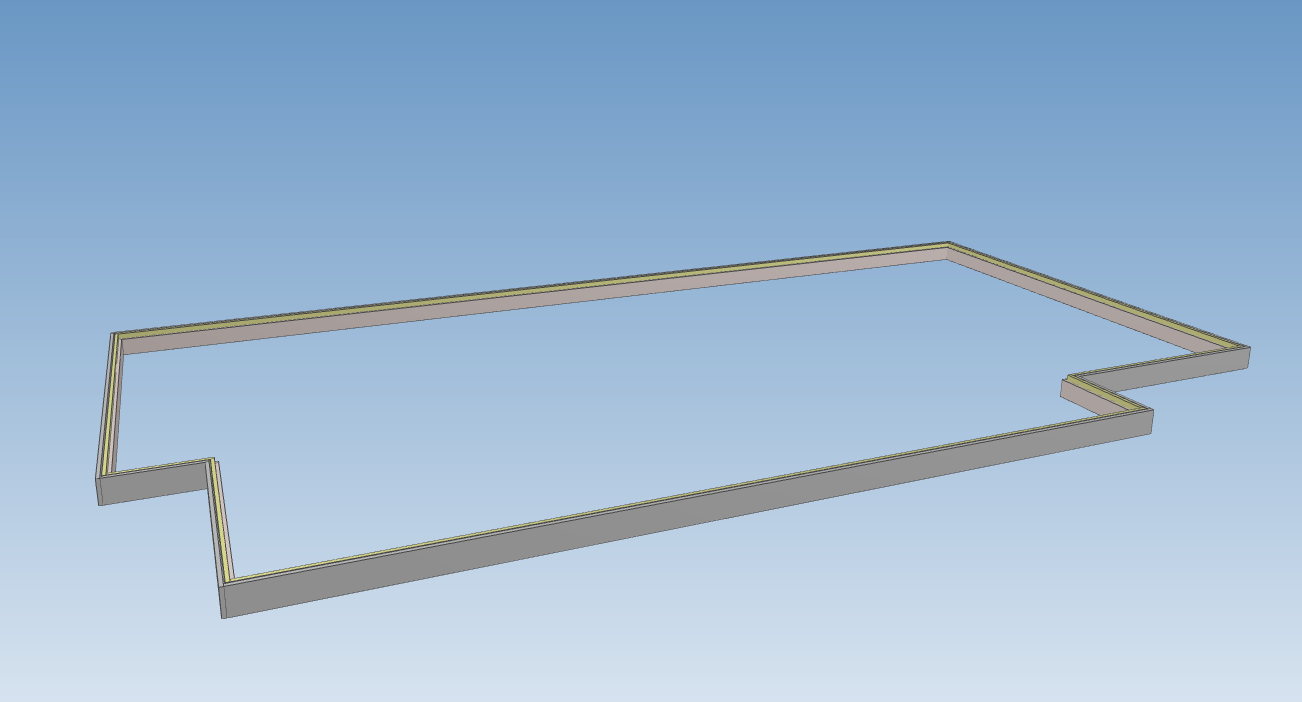

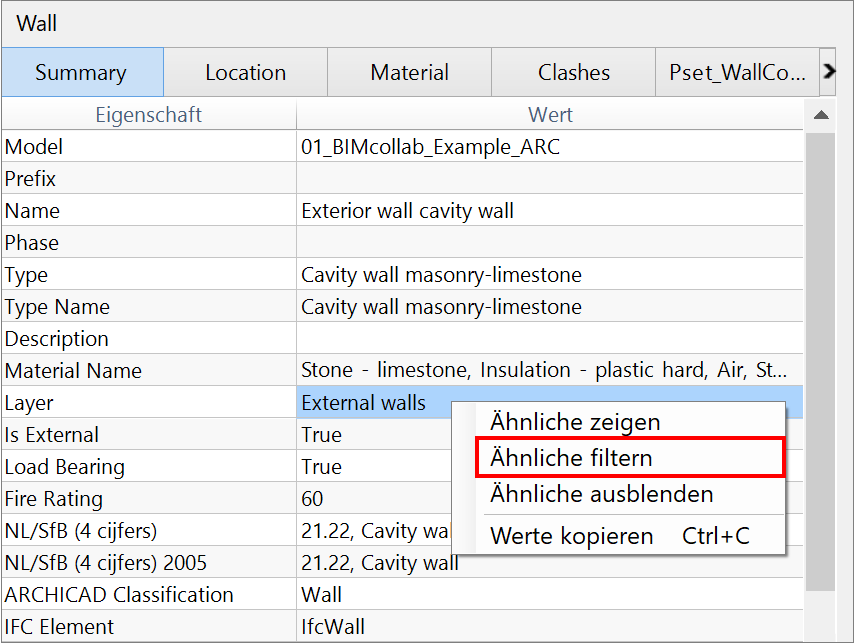

  4. Falls erforderlich, können Sie in der aktuellen Ansicht weiter mit einer anderen Eigenschaft filtern. Klicken Sie mit der rechten Maustaste auf die Eigenschaft und wählen Sie "Ähnliche filtern". Die Elemente in der aktuellen Ansicht, für die der Eigenschaftswert gleich ist, werden angezeigt

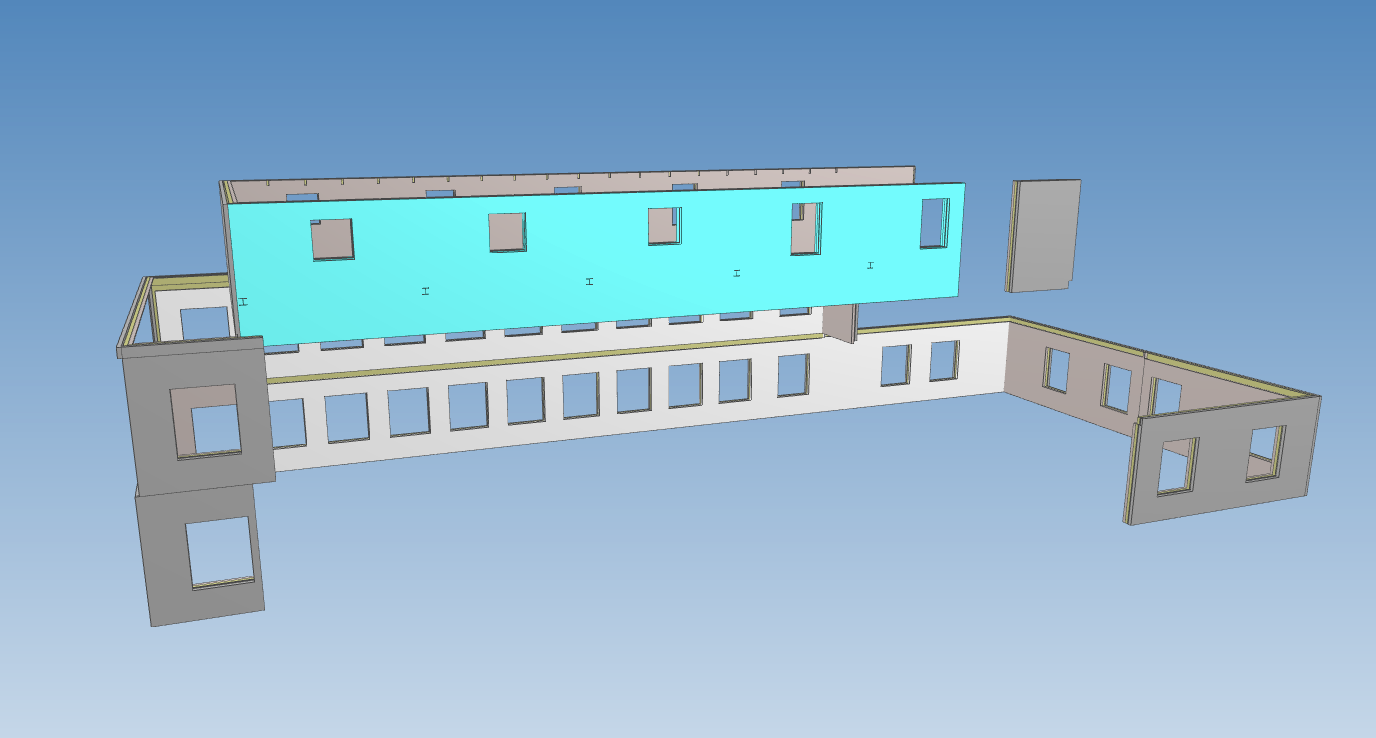

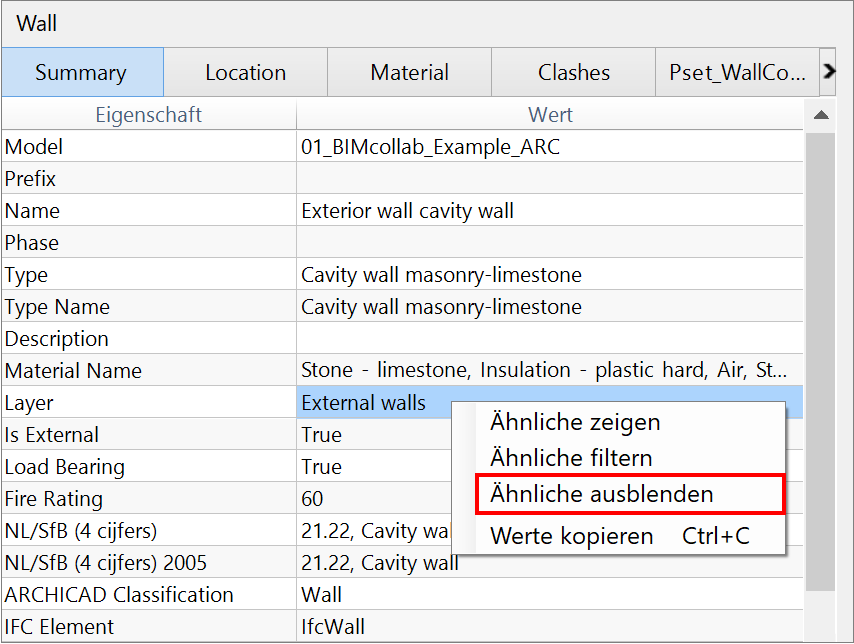

  5. Um ähnliche Komponenten auszublenden, klicken Sie mit der rechten Maustaste auf eine Eigenschaft und wählen Sie "Ähnliche ausblenden". Diese Funktion wird auch auf die aktuell sichtbaren Elemente angewendet.

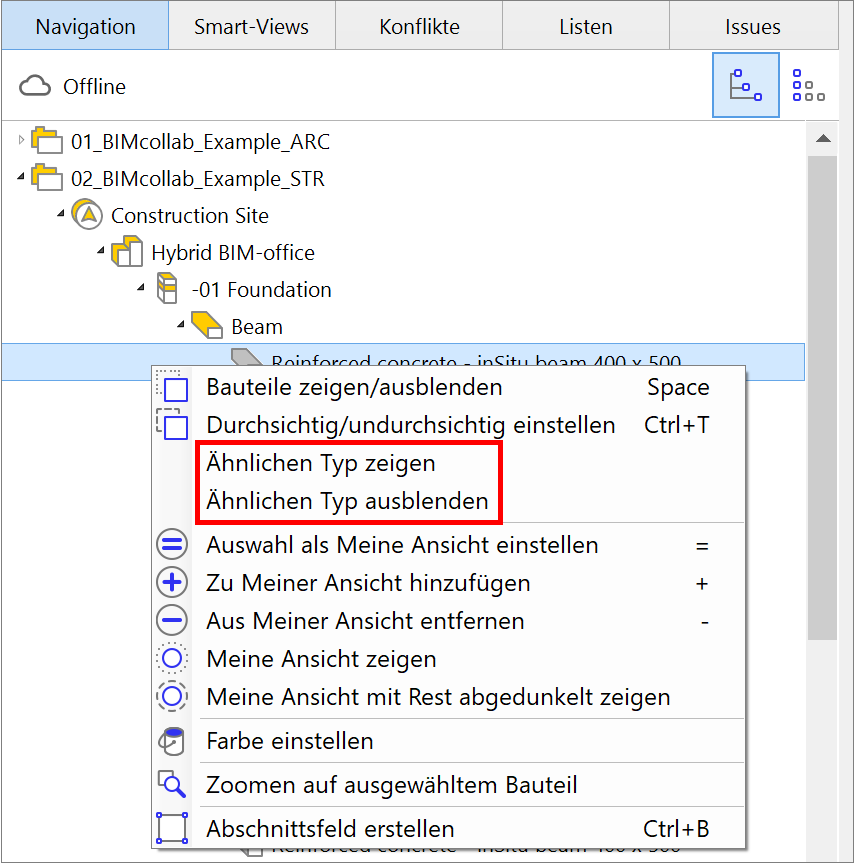

Es gibt auch einen Schnellzugriff, um Elemente ein- oder auszublenden, die den gleichen Typ haben wie das ausgewählte Element. Sie finden die Befehle "Ähnlichen Typ anzeigen" und "Ähnlichen Typ ausblenden", indem Sie mit der rechten Maustaste auf das Objekt Ihrer Wahl in der 3D-Ansicht oder im Projektbaum klicken.
