Erstellen Sie Smart Issues, indem Sie die Ergebnisse von Konflikten melden

Erstellen Sie Smart Issues, indem Sie die Ergebnisse von Konflikten melden

Smart Issues in BIMcollab sind Issues, die gemeldete Konflikte aus BIMcollab Zoom enthalten und verfolgen.

In einem herkömmlichen Modellprüfungs-Workflow werden Konflikte in einem Modellvalidierungswerkzeug erkannt und als Probleme gemeldet. Wenn neue Modelle erstellt werden, muss die Prüfung wiederholt werden, um festzustellen, ob die Konflikte gelöst sind. In einigen Fällen ist es möglich, Ausgaben auf der Grundlage von aktualisierten Konfliktergebnissen zu aktualisieren.
Dieser Arbeitsablauf hat einige Einschränkungen:
  1. Eine vollständige Prüfung muss erneut durchgeführt werden, um die Ergebnisse der Konflikte mit neuen Modellen zu aktualisieren.
  2. Wenn die neue Prüfung zu weniger Ergebnissen führt als die vorherige Version, ist möglicherweise nicht klar, was mit den gelösten Konflikten passiert ist
  3. Jede Statusänderung eines Konflikts muss entweder manuell in den Ausgaben aktualisiert werden, oder es ist eine zusätzliche Aktion erforderlich, um den Status der Ausgabe basierend auf dem Status des Konflikts zu aktualisieren
  4. Konflikte können in mehreren Konfliktregeln und Eigenschaftsüberprüfungen (IDS-Prüfungen) auftreten, was zu doppelten Problemen führen kann
Um diese Einschränkungen zu beseitigen, verbessern die Smart Issues im BIMcollab-Ökosystem die Rückverfolgbarkeit von Konflikten:
  1. Smart Issues wissen, welche Konflikte sie darstellen, zu welchen Elementen sie gehören und welchen Status sie in BIMcollab Zoom haben. Aus diesem Grund ist es überflüssig, einen Konflikttest oder eine Eigenschaftsprüfung (IDS-Prüfung) erneut durchzuführen, um Konflikte zu aktualisieren. Eine neue Modellprüfung muss nur durchgeführt werden, um neue und nicht gemeldete Konflikte zu finden.
  2. Die 3D-Ansicht in BIMcollab Zoom gibt eine Rückmeldung darüber, ob der Konflikt noch aktiv oder gelöst ist, wenn Sie auf das Problem zoomen, wenn Sie eine aktive Zoom-Lizenz verwenden.
  3. Die Ausgaben können automatisch entsprechend dem neuesten Stand der Konflikte aktualisiert werden
  4. Da die Smart Issues in BIMcollab Nexus gemeinsam genutzt werden, ist es unmöglich, versehentlich bereits gemeldete Konflikte zu melden , selbst wenn derselbe Konflikt über mehrere Kollisionsregeln oder Spezifikationen hinweg erkannt wird. Der Ergebnisbereich und das 3D-Fenster geben Rückmeldung darüber, ob ein Konflikt gemeldet, ignoriert oder neu ist
In diesem Artikel wird erklärt, wie man Smart Issues meldet und wie man sie weiterverfolgt.
Alert
Um Smart Issues aus BIMcollab Zoom zu erstellen, müssen Sie diese Voraussetzungen erfüllen:
  1. Sie verwenden eine aktive Zoom-Lizenz
  2. Sie sind mit einem Projekt in BIMcollab Nexus verbunden (Issues, die im Offline-Modus in BIMcollab Zoom erstellt wurden, verfolgen nicht den Status von Konflikten)
  3. Die Zoom-Bearbeitungsrechte werden in den BIMcollab Nexus Projekteinstellungen für Sie aktiviert.
  4. Sie sind Projektleiter oder Redakteur im BIMcollab Nexus-Projekt

Eine Modellprüfung durchführen

Um mit der Meldung von Konflikten zu beginnen, ist der erste Schritt die Durchführung einer Kollisionserkennung oder Eigenschaftsprüfung (IDS-Prüfung) in BIMcollab Zoom.
Die Konflikte, die auf der Grundlage der Parameter der Kollisionsregel oder der Spezifikation erkannt wurden, werden im Fenster mit den Prüfergebnissen und im 3D-Fenster angezeigt.


Konflikte melden

Konflikte können auf zwei Arten gemeldet werden: entweder über das Ergebnisfenster für Konflikte oder direkt über die Konfliktbox im 3D-Fenster.

Aus den Konfliktergebnissen

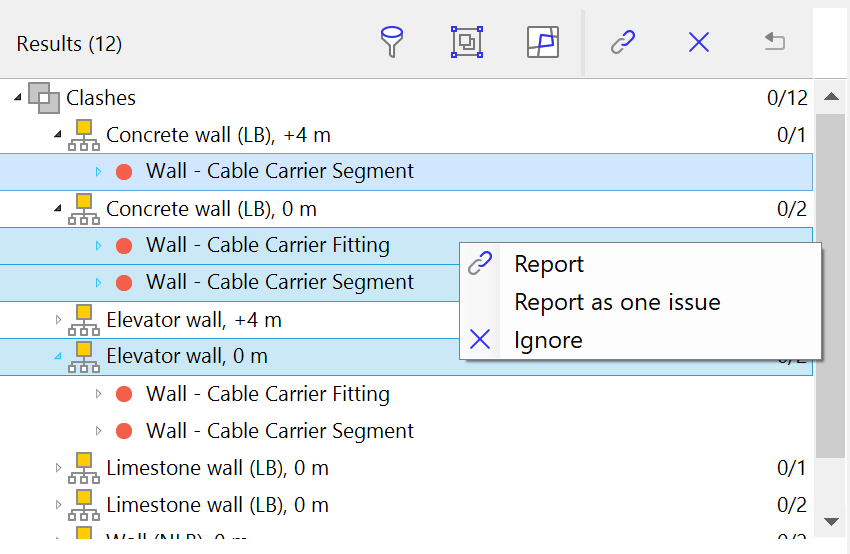

Gehen Sie die Konflikte im Ergebnisfenster durch und entscheiden Sie, ob Sie sie melden oder ignorieren möchten. Sie können dies tun, indem Sie mit der rechten Maustaste auf den Konflikt oder die Konfliktgruppe klicken oder die Schaltflächen am oberen Rand des Ergebnisfensters verwenden.
    1. Bericht: Ein Bericht wird für ausgewählte Konflikte oder unbehandelte Konflikte in einer Konfliktgruppe erstellt. Der Konflikt wird in der Liste der Konflikte ausgegraut dargestellt.
    2. Ignorieren: Es wird kein Problem erstellt, und die ausgewählten Konflikte oder unbehandelten Konflikte in einer Gruppe werden in der Liste ausgegraut.
    3. Als neu markieren: Gemeldete oder ignorierte Konflikte wieder als unbehandelt markieren.
      Hinweis: Wenn Sie bereits gemeldete Konflikte als neu markieren, geht der Link zu dem Problem verloren. Die Probleme müssen manuell geschlossen werden
    Sie können entweder eine ganze Konfliktgruppe als ein einziges Problem melden oder jedes Ergebnis unter einer Gruppe einzeln melden. Sie können auch mehrere Konflikte oder Konfliktgruppen auf einmal auswählen, indem Sie bei gedrückter "STRG"- oder "COMMAND"-Taste die gewünschten Konflikte markieren und dann mit der rechten Maustaste auf "Bericht auswählen" klicken, um alle Probleme auf einmal zu erstellen.
    Alternativ können Sie sie auch als ein gruppiertes Problem melden, indem Sie "Als ein Problem melden" wählen.



    Wenn Sie Konfliktgruppen an Ausgaben melden oder ignorieren, gilt die Aktion nur für unbehandelte Konflikte in der Gruppe.

    Vom 3D-Fenster aus

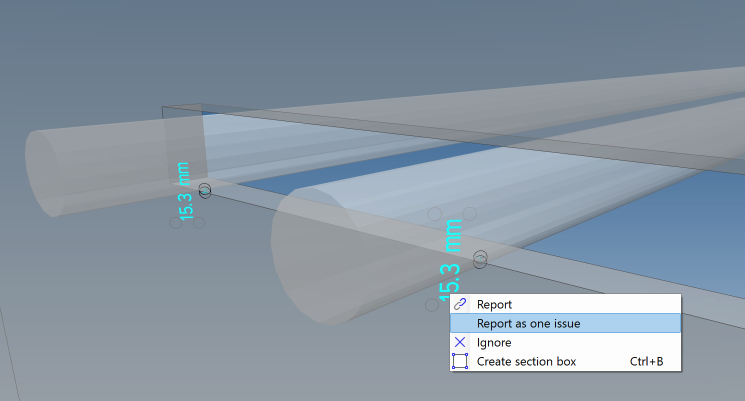

    Sobald eine Konfliktanalyse durchgeführt wurde, können Sie diese auch im 3D-Fenster visuell überprüfen und die Konflikte, die Sie interessieren, melden oder ignorieren. Sie können dies tun, indem Sie mit der rechten Maustaste direkt auf ein Konfliktfeld klicken.

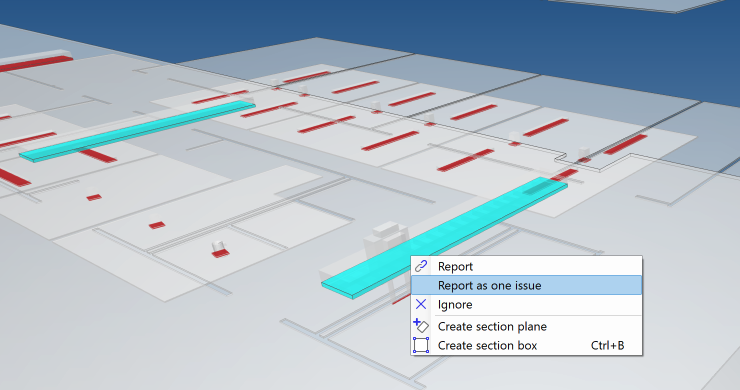

    Wie bei den Konfliktergebnissen ist es auch hier möglich, mehrere Konfliktfelder auszuwählen, indem Sie die "STRG"- oder "COMMAND"-Taste gedrückt halten, und diese dann entweder in mehreren Einzelproblemen oder als ein einziges Problem zu melden.







    Titel der Ausgaben

    Sobald Sie die Konflikte ausgewählt haben, die Sie melden möchten, können Sie eine Reihe von Optionen verwenden, um die Titel der Probleme festzulegen, die die Art des Konflikts je nach den Präferenzen Ihres Teams klar beschreiben.
    Im Fenster Batchgenerierung stehen folgende Optionen zur Verfügung:
    1. Titelpräfix: Fügen Sie den ausgewählten Ausgaben ein benutzerdefiniertes Präfix hinzu, das mit einem "-", gefolgt vom Rest des Titels, angezeigt wird. Wenn keine der anderen Optionen ausgewählt ist, können Sie dieses Feld verwenden, um einen vollständig benutzerdefinierten Ausgabentitel zu erstellen.
    2. Name der Konfliktregel: Hier wird der Name der zugehörigen Konfliktregel, die zu dem Konflikt geführt hat, in den Titel der Ausgabe aufgenommen.
    3. Name des Konfliktergebnisses: Damit wird der Name des Einzelergebnisses in den Titel der Ausgabe aufgenommen. Wenn Konflikte in einer benutzerdefinierten Gruppe mit "Als ein Problem melden" gemeldet werden, fügt diese Option dem Titel "Manuell gruppierte Konflikte" hinzu.


    Info
    Eine Rückmeldung über den Berichtsstatus von Konflikten erhalten Sie im Ergebnisbaum durch die vorangestellten Symbole und im 3D-Fenster durch die angezeigten Farben.
    Weitere Informationen über den Status der Konflikte finden Sie im Artikel Der Status eines Konflikts.



    Der Status eines Konflikts ist derselbe, unabhängig von der Konfliktregel oder der Spezifikation, die zur Erkennung des Konflikts verwendet wurde, oder davon, welches Teammitglied die Konflikterkennung durchgeführt hat.
    Zum Beispiel:
    Teammitglied 1 führt eine Kollisionsregel aus, die das Lüftungssystem mit dem Strukturmodell vergleicht.
    Sie melden die festgestellten Zusammenstöße mit der Zusammenstoßregel.
    Einige Zeit später führt Teammitglied 2 eine Kollisionsprüfung der MEP-Systeme mit den tragenden Wänden durch. Einige der Konflikte, die mit dieser Konfliktregel gefunden werden, waren auch in den Ergebnissen der Konfliktregel ihres Kollegen vorhanden.

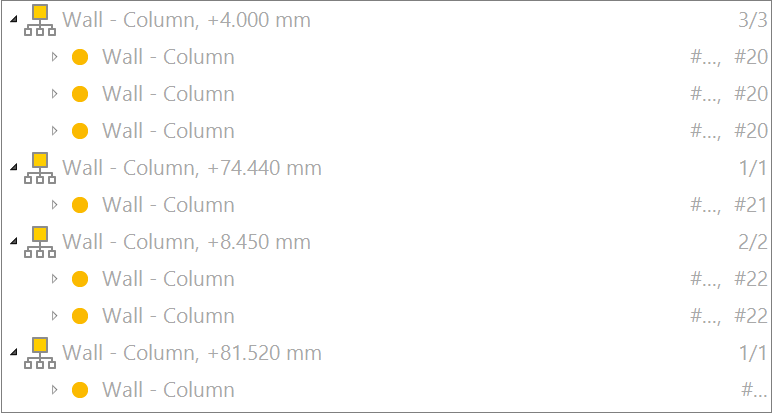

    Da diese Konflikte bereits gemeldet wurden und es sich um einmalige Konflikte handelt, werden sie auch in den Konfliktergebnissen von Teammitglied 2 als "gemeldet" markiert.
    Dies hilft einem Team, doppelte Probleme in einem einfacheren Arbeitsablauf zu vermeiden. Dasselbe gilt für die Meldung von Smart Issues aus Spezifikationen in einer Eigenschaftsvalidierung (IDS-Check).
    Info
    Wenn ein Konflikt bereits gemeldet wurde, ist es immer noch möglich, ein zusätzliches Problem für denselben Konflikt hinzuzufügen, wenn eine zusätzliche Kommunikation erforderlich ist.
    Im Ergebnisbaum werden beide Ausgaben mit dem Konflikt verknüpft.

    Teilen Sie Probleme mit Ihrem Team

    Im Themenbereich werden für alle gemeldeten Konflikte und Konfliktgruppen Themen erstellt.
    Synchronisieren Sie Ihr Projekt, um die Probleme mit dem Rest Ihres Teams zu teilen. Die Anzahl der neu erstellten Ausgaben, mit denen die Konflikte verknüpft sind, wird im Ergebnisbereich angezeigt.



    Die Probleme stehen nun allen Teammitgliedern zur Verfügung und können in ihrer eigenen BIM-Software nachgeschlagen und gelöst werden.

    Smart Issues in BIMcollab Zoom aktualisieren

    Wenn neue Modelle verfügbar sind, ist es möglich, bestehende Smart Issues, die Konflikte enthalten, zu aktualisieren. Die Aktualisierung prüft, ob die Konflikte in den neuen Modellen noch vorhanden sind.
    1. Aktualisierung der Modelle in BIMcollab Zoom auf die neue Version
    2. Rufen Sie das Problemfeld
       auf (beim "Zoomen" (Öffnen eines Problems) sehen Sie bereits den aktuellen Status der Konflikte, der durch bestimmte Farben dargestellt wird).
    3. Stellen Sie den Themenfilter so ein, dass alle zu aktualisierenden Smart Issues angezeigt werden.
      Es werden nur Themen aktualisiert, die im Themenpanel sichtbar sind.
    4. Aktualisieren Sie die Ausgaben durch Anklicken der Schaltfläche
      . Die Ausgaben selbst bestimmen, ob die Konflikte in den aktuellen Modellen noch vorhanden sind oder nicht. Es ist nicht erforderlich, die Kollisionserkennung oder die Eigenschaftsprüfung (IDS-Prüfung) vor der Aktualisierung der Ausgaben erneut auszuführen.

    5. Die Standpunkte zu den Themen werden entsprechend dem aktuellen Stand des Konflikts aktualisiert.
      Info
      Sie erhalten eine Rückmeldung über den Status von Konflikten durch die Farbe der Konflikte in der Ansicht und im 3D-Fenster, wenn Sie auf das Thema zoomen. Weitere Informationen zu den Status finden Sie im Artikel Der Status eines Konflikts.
    6. Gehen Sie die aktualisierten Probleme durch, um festzustellen, ob eines davon aufgrund des neuen Status geschlossen werden kann. Es ist auch möglich, Ausgaben während der Aktualisierung automatisch zu schließen, wenn alle Konflikte, die zu der Ausgabe gemeldet wurden, gelöst wurden.
    7. Synchronisieren Sie das Projekt, damit alle Teammitglieder über den aktuellen Stand der Probleme informiert sind.
    Zusätzliche Optionen beim Aktualisieren der Ausgaben:
    1. Nur ausgewählte Ausgaben aktualisieren: Wenn diese Option deaktiviert ist, werden alle Ausgaben, die in der Ausgabenleiste sichtbar sind, aktualisiert.
    2. Schließen von Issues, bei denen alle Konflikte gelöst sind: Wenn alle Konflikte, die zu einem Issue gemeldet werden, als gelöst gelten, wird das Smart Issue automatisch geschlossen.
    3. Wiedereröffnung bereits geschlossener Probleme: Wenn Konflikte in bereits geschlossenen Problemen immer noch (oder wieder) aktiv sind, wird das intelligente Problem erneut geöffnet.
    4. Kommentar hinzufügen: Der Kommentar wird zu allen aktualisierten Ausgaben hinzugefügt, zusammen mit dem neuen Schnappschuss



    Verfolgen Sie den Projektfortschritt in BIMcollab Nexus

    Sie können den Fortschritt von Smart Issues auch in BIMcollab Nexus verfolgen. Smart Issues enthalten eine Übersicht über alle verbundenen Konflikte und Spezifikationen sowie deren Status, die auch als Liste auf BIMcollab Nexus sichtbar wären.
    Diese Liste sowie der Schnappschuss des Problems spiegeln den Status des intelligenten Problems wider, so dass Sie auch Probleme direkt im Projekt in Ihrem Bereich überprüfen können.



    Alert
    Es ist möglich, dass der letzte Schnappschuss in der Problemübersicht nicht sofort aktualisiert wird. Um sicherzustellen, dass die aktuellsten Schnappschüsse in BIMcollab Nexus angezeigt werden, leeren Sie den Cache Ihres Browsers, wenn Sie die Seite "Issues" aktualisieren.
    Verwenden Sie diese Tastenkombinationen, um Ihren Browser zu zwingen, Ihre Seite mit neuen Daten zu aktualisieren und die gespeicherten, zwischengespeicherten Daten zu ignorieren:
    1. Windows: Strg + F5
    2. Mac Chrome/Firefox: Cmd + Shift + R
    3. Mac Safari: Umschalttaste + Neuladen
