Der Status eines Konflikts

Der Status eines Konflikts

Der Status eines Konflikts (Kollisionserkennung und Eigenschaftsvalidierung) in BIMcollab Zoom wird durch die Farbe des Konflikts im 3D-Fenster angezeigt.

Konfliktstatus in den Ergebnissen

In einem Online-Workflow in BIMcollab Zoom kann ein Konflikt in den Ergebnissen drei Zustände annehmen.
Diese Zustände werden mit den folgenden Symbolen gekennzeichnet:
  1. Unerledigt. Es wurde keine Entscheidung getroffen, den Konflikt zu melden oder zu ignorieren
  2. Berichtet. Der Konflikt wurde einem Thema zugeordnet.
    Neben dem Symbol wird die Nummer des Themas angezeigt, mit dem der Konflikt verknüpft ist, und der Konfliktname ist ausgegraut.
  3. Ignoriert. Der Konflikt wurde ignoriert. Der Konfliktname ist ausgegraut
Im 3D-Fenster werden die Zustände anhand der Farbe des Konflikts im schematischen Modus visualisiert.
  1. Rot: Konflikt ist unbearbeitet
  2. Orange: Es wurde ein Konflikt gemeldet
  3. Grau: Der Konflikt wurde ignoriert



Ein Konflikt kann nur einen aktiven Status haben. Die Zustände können durch 3 Aktionen geändert werden
  1. Bericht: Ändern Sie den Status von "Unbehandelt" oder "Ignoriert" in "Gemeldet". Aus dem Konflikt oder der Konfliktgruppe entsteht ein Problem
  2. Ignorieren: Status von Unbehandelt auf Ignoriert ändern
  3. Als neu markieren: Status von "gemeldet" oder "ignoriert" in "unbearbeitet" ändern
    Wenn ein zuvor gemeldeter Konflikt als neu markiert wird, geht der Link zu dem Problem verloren.
Weitere Informationen über das Melden von Konflikten in BIMcollab Zoom finden Sie unter Erstellen von intelligenten Ausgaben durch das Melden von Konfliktergebnissen


Konfliktstatus in einer Ausgabe

In BIMcollab Zoom

Beim Zoomen (Öffnen) eines Themas, das gemeldete Konflikte enthält, gibt das 3D-Fenster auch eine Rückmeldung über den Status des Konflikts anhand der sichtbaren Farbe. Nachdem die Ergebnisse der Konflikte als issue gemeldet wurden, bleiben alle Konflikte orangefarben. Diese Farbe kann sich je nach den nächsten Modelliterationen, die in BIMcollab Zoom hochgeladen werden, in grün oder lila ändern. Wenn in der neuen Version des Modells der Konflikt gelöst ist, wäre die Farbe grün und wenn ein Element fehlt, wäre die Farbe lila. Diese intelligenten Ausgaben wissen selbst, welchen Status ein Konflikt hat, und es ist nicht notwendig, die Kollisionserkennung oder Eigenschaftsüberprüfung erneut durchzuführen. Diese Farben zeigen an, ob der Konflikt noch aktiv ist oder nicht:
  1. Orange: Konflikt ist noch vorhanden
  2. Grün: Der Konflikt wurde gelöst
  3. Lila:Ein oder einige der widersprüchlichen Elemente fehlen, es kann nicht festgestellt werden, ob der Konflikt noch vorhanden ist oder nicht
Im Ergebnis der Kollisionserkennung werden die identifizierten Kollisionen visuell dargestellt, indem die angegebenen Farben auf die sich überlappenden Bereiche angewendet werden. Im Gegensatz dazu wird bei einem Ergebnis einer Eigenschaftsvalidierung (IDS-Prüfung) das gesamte Element mit diesen indikativen Farben hervorgehoben.

Intelligente Ausgaben, die aus den Ergebnissen der Kollisionsprüfung erstellt wurden:

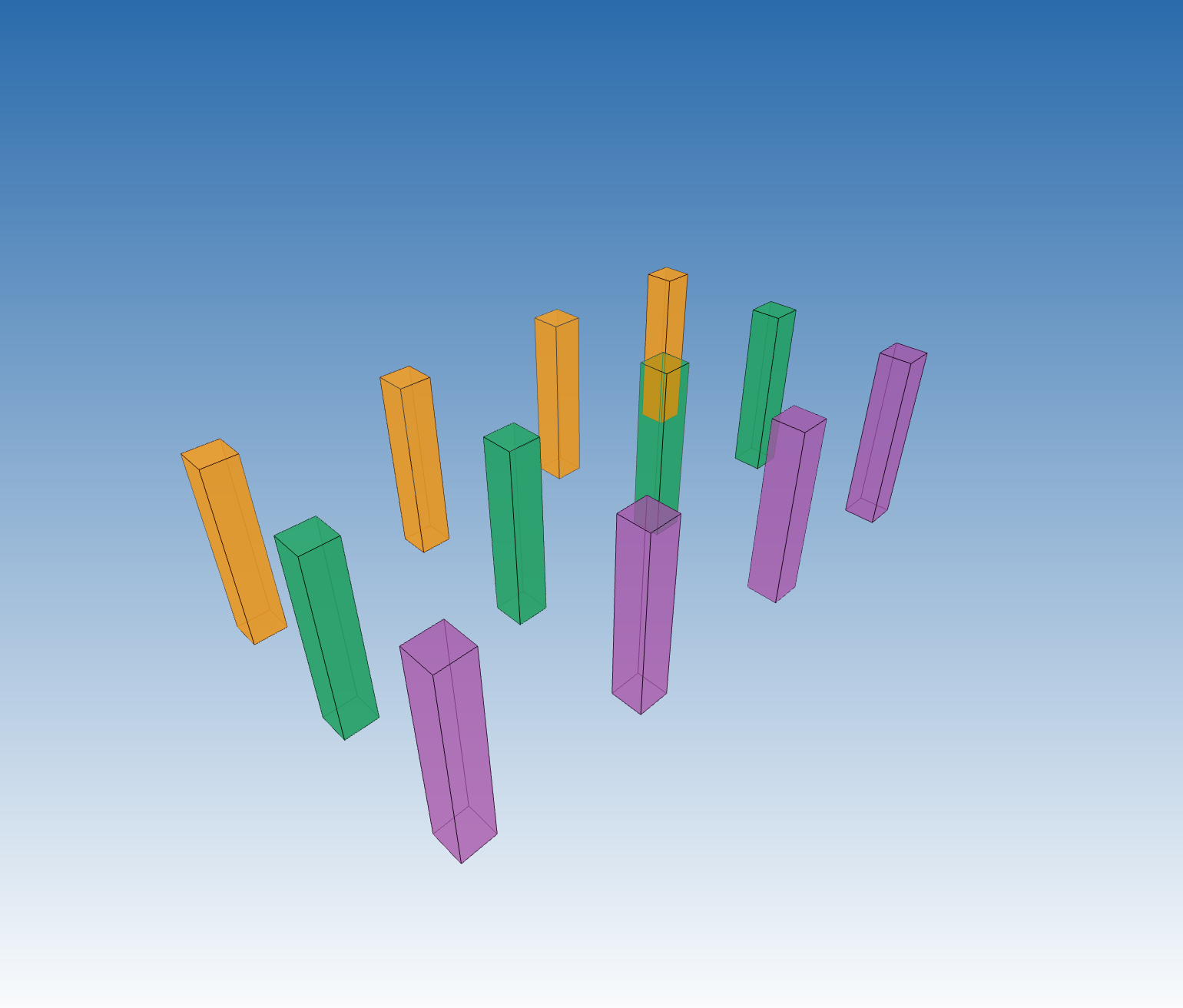

Intelligente Ausgaben, die aus den Ergebnissen der Eigenschaftsvalidierung (IDS-Prüfung) erstellt wurden:

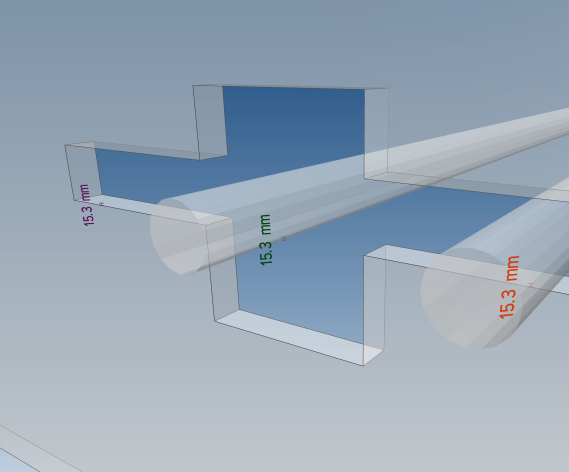

Und bei Distanzkontrollen würden rote Abmessungen je nach Status ihre Farbe ändern:





Um den neuesten Status des Konflikts in den Ausgaben zu speichern, aktualisieren Sie die Ausgaben.

In BIMcollab Nexus

Sie können den Fortschritt der gemeldeten Konflikte auch in BIMcollab Nexus verfolgen.
Intelligente Ausgaben, die Konflikte enthalten, enthalten eine Übersicht über alle Konflikte oder Eigenschaftsvalidierungsergebnisse (IDS-Prüfung) in der Ausgabe und deren Status. Diese Liste spiegelt den Status des Problems wider, so dass Sie auch issue direkt aus dem Projekt in Ihrem Bereich überprüfen können und sehen, welche Konflikte gelöst sind.
