Anpassen der mit importierten Konflikten verknüpften Ansichtspunkte

Anpassen der mit importierten Konflikten verknüpften Ansichtspunkte

Standardmäßig werden beim Importieren von Kollisionen aus dem Kollisionsdetektor in Navisworks nur die kollidierenden Komponenten in der Ansichtspunkt eines Issues gespeichert.
Wenn Sie es vorziehen, die Ansichtspunkte Ihrer Konflikte weiter an Ihre Anforderungen anzupassen, führen Sie die folgenden Schritte aus:
  1. Erstellen eines Ansichtspunkt-Berichts
    1. Im Clash-Detektiv gehen Sie zu Registerkarte Report
    2. Schreiben Sie einen Bericht im Format "as viewpoints".
    3. Vergewissern Sie sich, dass die Option "Hervorhebung der Ergebnisse beibehalten" aktiviert ist
    4. Klicken Sie "Write report"

  2. Anpassen der Ansichtspunkte
    1. Wählen Sie die Ansichten einzeln im Fenster Gespeicherte Ansichtspunkte
    2. Passen Sie die Ansicht Ihren Anforderungen an. Sie können zusätzliche Farbüberschreibungen hinzufügen, Schnittebenen platzieren, andere Komponenten einblenden usw.
      TIPP: Verwenden Sie die Funktion Section Box des BCF Managers, um 6 Schnittebenen um die ausgewählten Komponenten in Ihrer Ansicht herum zu platzieren.
    3. Sobald Sie fertig sind, können Sie den gespeicherten Ansichtspunkt aktualisieren.

  3. Verwenden Sie den entsprechenden gespeicherten Ansichtspunkte
    Folgen Sie dem Prozess wie im Artikel Wie kann ich festgestellte Kollisionen des Clash Detective zu BIMcollab Nexus synchronisieren? beschrieben. Aktivieren Sie im Import-Dialog die Option "Zugehörigen gespeicherten Ansichtspunkt verwenden". Der BCF-Manager verwendet nun die gespeicherten Ansichtspunkte, die Sie erstellt und angepasst haben.

    Hinweis: Die entsprechenden gespeicherten Ansichtspunkte werden über den Namen des Ordners dem Kollisionstest zugeordnet, daher ist es wichtig, dass die Ordnernamen nicht geändert werden. Falls mehrere Berichte für den gleichen Test erstellt wurden, wird die neueste Version verwendet.

  4. Optimieren Sie Ihre Ansichtspunkte
    Bei der Erstellung von Ansichtspunkten ist es wichtig, um zu bedenken, dass die Ansichten in anderen BIM-Anwendungen neu erstellt werden muss, und deshalb ist es am besten, die Anzahl der Komponenten auf ein Minimum zu beschränken. Der BCF-Manager wird daher die Anzahl der Komponenten in einem Ansichtspunkt immer auf 5000 begrenzen. Wenn ein importierter Ansichtspunkt mehr als 5000 Komponenten enthält, werden keine Komponenten zum Ansichtspunkt des Issue hinzugefügt.

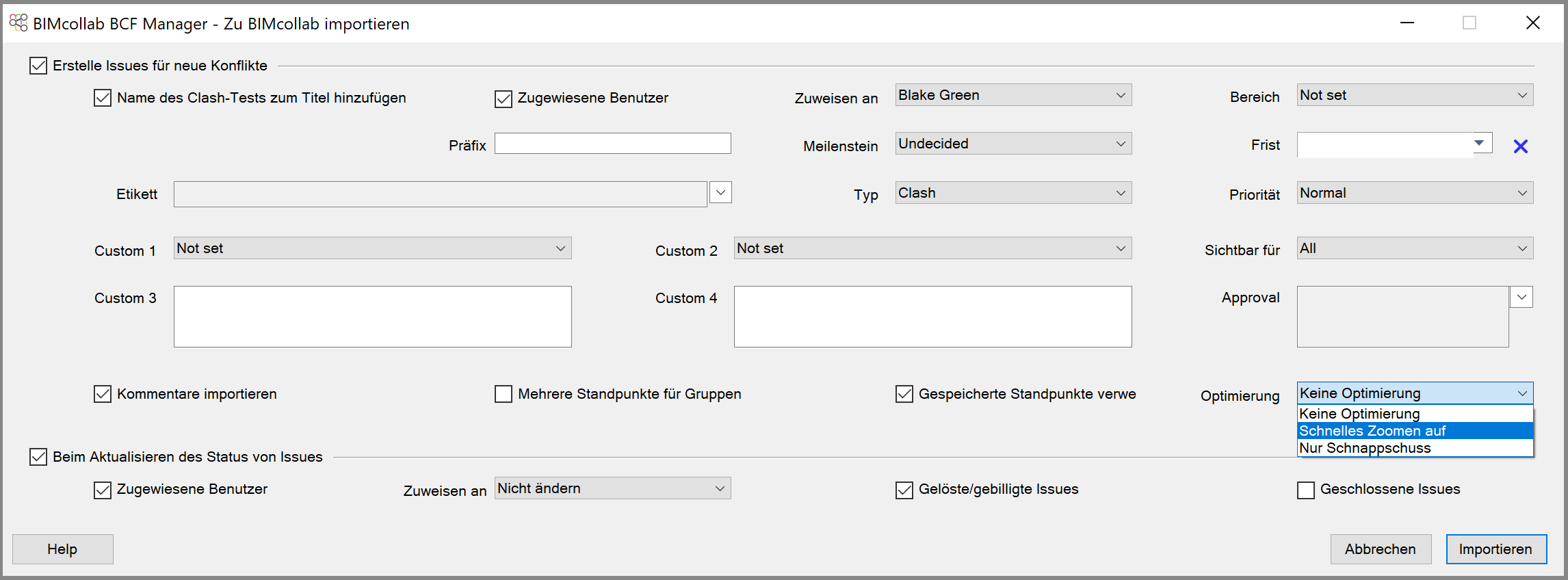

    Mit der Option "Sicht optimieren" können Sie wählen, welche Form der Optimierungsstrategie bei der Erstellung der Ansichtspunkts verwendet wird:
    1. Keine Optimierung
      Der Ansichtspunkt enthält einen Schnappschuss sowie alle sichtbaren Komponenten, Farbüberschreibungen, Kamerapositions- und Schnittebenen.
    2. Schnelles Zoomen auf
      Der Blickwinkel enthält einen Schnappschuss sowie die Kameraposition und Schnittebenen. Verwenden Sie dies bei der Arbeit in großen Modellen, damit Nutzer schnell zu Issues zoomen können.
    3. Nur Snapshot
      Der Ansichtspunkt enthält nur den Snapshot. Verwenden Sie dies, wenn ein Screenshot mit Annotation ausreicht, um den Konflikt zu kommunizieren
