Übertragen von Kollisionsergebnissen aus dem Clash Detective an BIMcollab Nexus

Übertragen von Kollisionsergebnissen aus dem Clash Detective an BIMcollab Nexus

Importieren Sie Konflikte direkt aus dem Clash Detective als Issues in den BCF-Manager. Damit diese Funktion aktiv ist, müssen Sie mit einem BIMcollab-Projekt verbunden sein (Online-Modus).

Importieren der Konflikte

Gehen Sie wie folgt vor, um die Konflikte zu importieren:
  1. Öffnen Sie den Clash Detective
  2. Wählen Sie auf der Registerkarte "Auswählen" die Schaltfläche "Test hinzufügen" und legen Sie fest, welche Art von Kollisionsprüfung Sie ausführen möchten, und wählen Sie "Test ausführen"
  3. Die Registerkarte "Ergebnisse" ist jetzt geöffnet. Überprüfen Sie die Konflikte und ändern Sie gegebenenfalls den Status
  4. Öffnen Sie den BCF-Manager über die Registerkarte BIMcollab

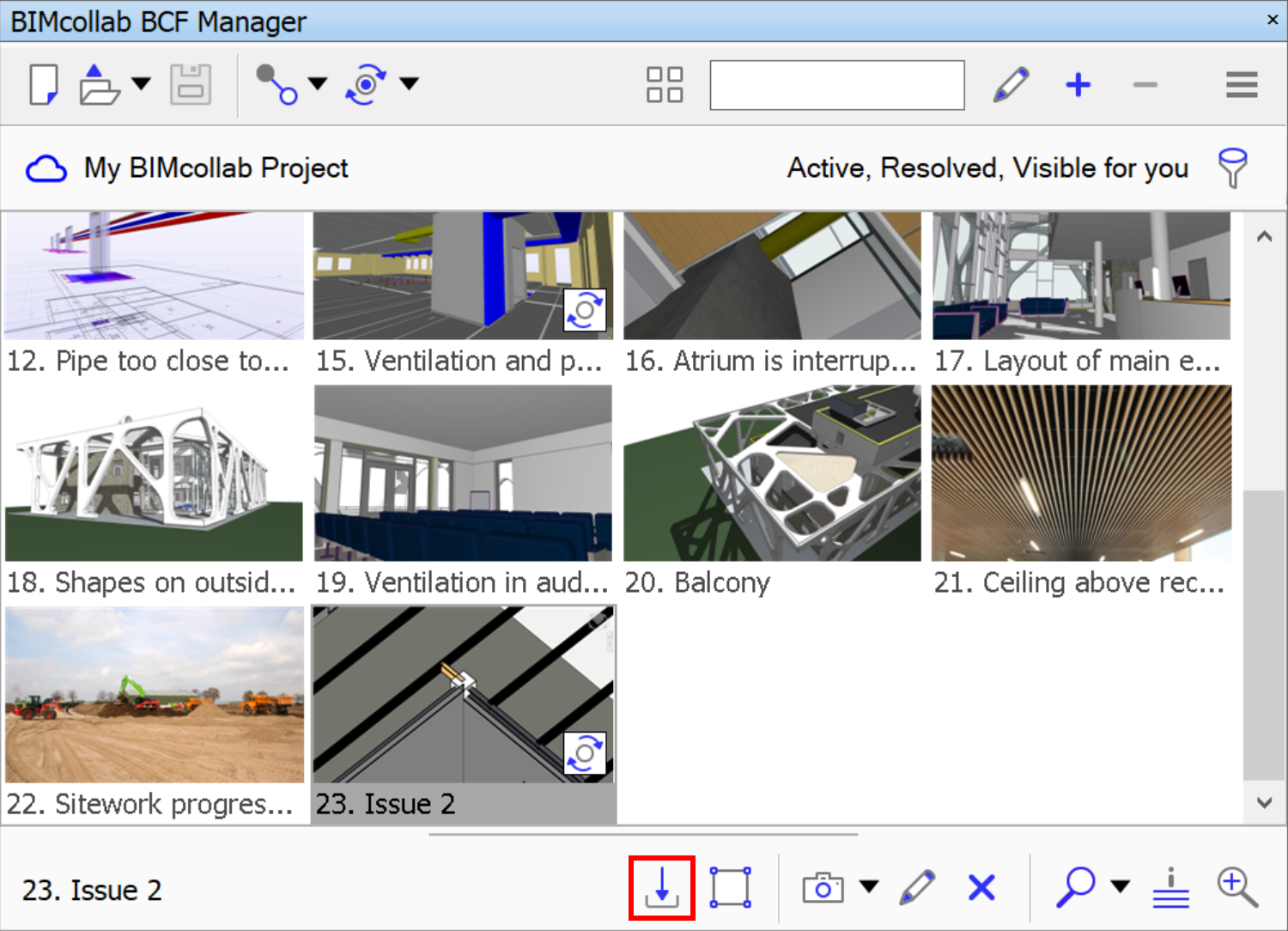

  5. Importieren Sie die Konflikte in den BCF-Manager



  6. Wählen Sie die Registerkarte "Aus Kollisionsergebnissen"
  7. Wählen Sie die Konflikte aus, die Sie importieren möchten:
    1. Wählen Sie einen oder mehrere Kollisionsprüfungen aus, um alle Konflikte aus den ausgewählten Tests zu importieren
    2. Wählen Sie einzelne Konflikte aus einem bestimmten Test aus



      Im Normalfall wird jede Konfliktgruppe als einzelnes Issue importiert. Wenn Sie eine Konfliktgruppe importieren, enthält das Issue den kombinierten Standpunkt aller Konflikte in der Gruppe. Sie können jedoch die Gruppen ignorieren und stattdessen alle Konflikte einzeln importieren, durch Aktivieren der Option "Einzelne Konflikte aus Gruppen zeigen"

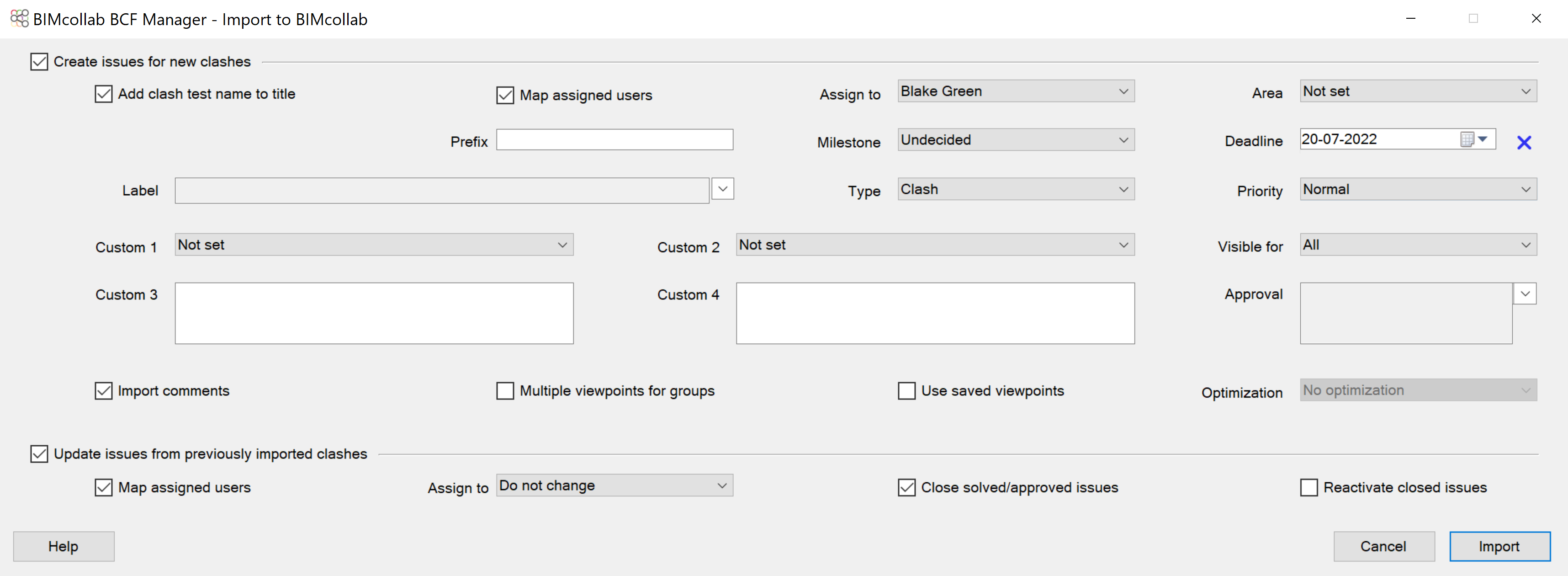

  8. Wählen Sie die Einstellungen für die neuen Issues



  9. Wählen Sie "Importieren". Alle importierten Issues werden im BCF-Manager wiedergegeben
  10. Sobald alle Konflikte importiert wurden, haben Sie die Möglichkeit, die von Ihnen erstellten und/oder aktualisierten Issues zu überprüfen und bei Bedarf zu bearbeiten. Wenn Sie Ihre Arbeit an den Issues beendet haben, können Sie die Issues mit Ihrem BIMcollab Nexus-Projekt synchronisieren.
Beachten Sie, dass transparentes Dimmen in Standpunkten in anderen BIM-Anwendungen anders dargestellt wird. Wir empfehlen Ihnen, diese Funktion des Navisworks Clash-Detektivs bei Verwendung des BCF-Managers nicht zu gebrauchen.




Beim Importieren von Konflikten können Sie zwischen einer oder beiden der folgenden Optionen wählen:
  1. Neue Issues erstellen
  2. Vorhandene Issues aktualisieren

Erstellung neuer Issues

Bei der Erstellung neuer Issues können Sie:
  1. Standardwerte für Issue-Eigenschaften wie Typ, Bereich, Meilensteine, etc. einstellen
  2. Den zugewiesenen Benutzer eines Konflikts einem Mitglied Ihres Projektteams in BIMcollab Nexus oder dem ausgewählten Teammitglied zuordnen
  3. Alle Kommentare kopieren, die dem Konflikt hinzugefügt wurden und als Kommentare zum Issue in BIMcollab Nexus hinzufügen
  4. Dem Issue in BIMcollab für jede einzelne Kollision aus einer importierten Gruppe einen Standpunkt hinzufügen
  5. Allen importierten Konflikten einen Titel, der sowohl aus dem Kollisionsprüfungsnamen als auch dem Konflikt-Namen besteht (z.B. MEP versus ARCH - Clash 1) hinzufügen
  6. Der Beschreibung jedes importierten Konflikts ein Präfix hinzufügen, das später zur einfachen Identifizierung verwendet werden soll
Bitte beachten Sie, dass der BCF-Manager die Konflikteigenschaften als Issuebeschreibung verwendet und die Eigenschaften der Konfliktkomponenten in einem Kommentar platziert.

Der BCF-Manager erstellt den Standpunkt für jeden Konflikt, indem er ihn direkt aus dem Clash Detective importiert. Der Standpunkt enthält immer:
  1. Den Schnappschuss
  2. Die aufeinandertreffenden Komponenten
  3. Die Kameraposition
  4. Die Einfärbung
ImNormalfall werden nur die kollidierenden Komponenten in dem Standpunkt des Issues gespeichert. Alle anderen Komponenten (auch gedimmte Komponenten) werden ignoriert. Wenn der Standpunkt des Konfliktes aktualisiert wurde, wird der aktualisierte Standpunkt während des Imports verwendet.
Sie können die Standpunkte der Konflikte an Ihre Anforderungen anpassen. Um zu wissen, wie Sie das tun, lesen Sie bitte den Artikel Anpassen der mit importierten Konflikten verknüpften Ansichtspunkte.

Sie können die gespeicherten Ansichtsattribute anpassen, indem Sie das Kontrollkästchen "Auswahlen" oder "Farben überschreiben" aktivieren/deaktivieren.



Auswahlen: Wenn diese Einstellung aktiviert ist, werden bei importierten Issues alle kollidierenden Elemente als ausgewählt gespeichert.



Farben außer Kraft setzen: Wenn diese Einstellung aktiviert ist, wird die Standard-Navisworks-Farbe der kollidierenden Elemente in importierten Issues gespeichert.



Es wird empfohlen, das Clash Detective-Fenster zu schließen, um die beste Erfahrung beim Importieren und Anzeigen von Issues zu haben.

Issues aktualisieren

Jeder Konflikt hat eine eindeutige ID, die im Issue gespeichert ist.
Nachdem Sie einen Test im Clash Detective erneut ausgeführt haben können bestehende Issues, die mit Konflikten verknüpft sind, im BCF-Manager aktualisiert werden, indem die Kollisionsergebnisse erneut importiert werden.
Wenn eine Kollisionsprüfung in Navisworks zurückgesetzt wird, werden alle Konflikte als neue Konflikte angesehen und erhalten eine neue ID. Die Verknüpfungen zu bestehenden Issues gehen hierdurch verloren.
Stellen Sie sicher, dass Sie die Kollisionsprüfung erneut ausführen, ohne sie zurückzusetzen.
Bei der Aktualisierung bestehender Issues können Sie:
  1. Versuchen, den zugeordneten Nutzer eines Konflikts im Clash Detective einem Mitglied Ihres Projektteams in BIMcollab Nexus zuzuordnen
    Wenn beide Zuweisungsoptionen aktiviert sind, hat die Option “Zugewiesener Nutzer..." Vorrang und die Option “Aktualisierte Issues zuweisen zu" wird verwendet, wenn die Zuweisung fehlschlägt.
  2. Den Status von Issues wie folgt aktualisieren, basierend auf dem aktuellen Status des Konfliktes:



  3. Geschlossene und gelöste Issues reaktivieren, wenn der entsprechende Konflikt noch aktiv ist.
